产品名称：SHDK型减速机
产品类别：三环减速机
产品型号：SHDK型减速机

尺寸

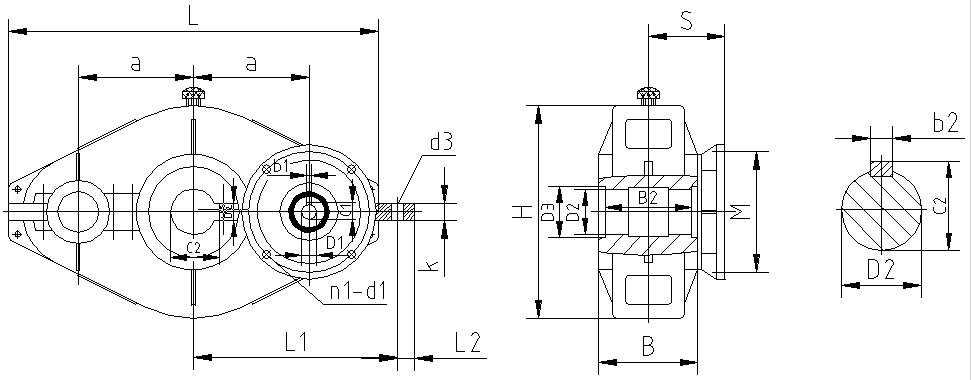

产品概述： 2.3.3 SHDK型减速机外形尺寸，见图10、表12：   图10  SHDK型减速机外形尺寸 表12  SHDK型减速机外形尺寸   规格 中心尺寸 轮廓尺寸 安装尺寸 输 入 尺 寸 输 出 尺 寸 参 考 电 机 (机座号) 质量（不含电机）kg a    H B   L   L2 d3  L1  k D1   b1   c1   M    S   n1  d1  D2   D3  B2  c2   b2 125 125  224 126 410 20 18  230  20 19H7   6   21.8  165  103.5   4   12 24H7   8   27.3  165  113.5   4   12 45H7 53   94  48.8 14Js9 80 90 56 145 145  254 134 475 25 24  275  25 24H7   8   27.3  165   121    4   12 28H7   8   31.3  215   131   4   15 28H7   8   31.3  215   131   4   15 55H7 63  106  59.3 16Js9 90 100 112 67 175 175  320 154 585 30 30  320  32 28H7   8   31.3  215   146   4   15 28H7   8   31.3  215   146   4   15 38H7   10  41.3  265   166   4   15 70H7 78  140  74.9 20Js9 100 112 132 110 215 215  390 174 690 40 36  380  40 28H7   8   31.3  215   146   4   15 38H7   10  41.3  265   181   4   15 42H7   12  45.3  300   211   4   19 85H7 95  154  90.4 22Js9 112 132 160 200 255 255 444 200 810 45 42  445  45 38H7   10  41.3  265   190   4   15 42H7   12  45.3  300   220   4   19 48H7   14  51.8  300   220   4   19 100H7 110 176 106.4 28Js9 132 160 180 276 300 300  530 240 960 50 48  530  50 42H7   12  45.3  300   220   4   15 48H7   14  51.8  300   220   4   19 55H7   16  59.3  350   233   4   19 120H7 130 210 127.4 32Js9 160 180 200 482
