产品介绍产品图纸

产品编号：288392214
产品名称：MSH型减速机
产品类别：三环减速机
产品型号：MSH型减速机

尺寸

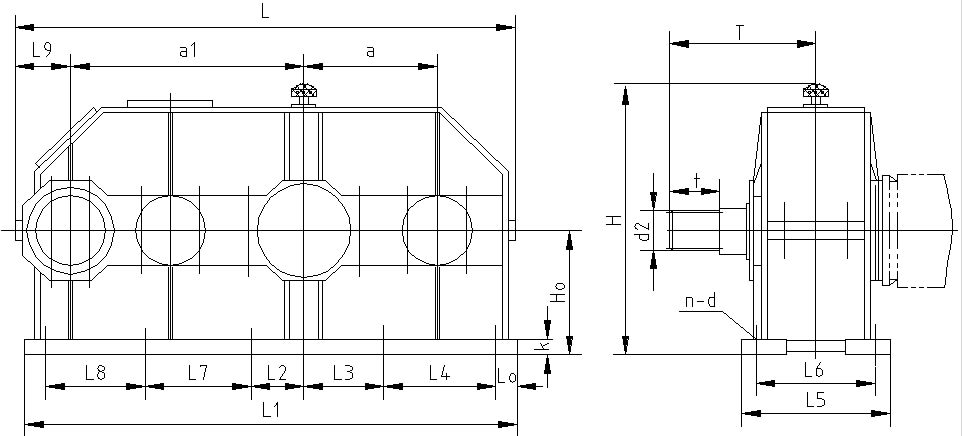

产品名称： 产品概述： 2.3.6 MSH型减速机外形尺寸，见图14、表16：     图14  MSH型减速机外形尺寸 MSH型速机外形尺寸 规 格 中 心 尺 寸 轮 廓 尺 寸 地  脚  螺  栓 输   出   轴   伸 所配电机 质量 (kg) a1      a     H0 H     L     L1     L5     L9 d    n   k    L2   L3     L4     L6    L7    L8    L0 花    键 t     T 350 570    350   325 678   1275  1230  400  155 M24  10  27  320  245  245  350  320       40 EXT36Z×3m×30R×6f 170  490 YEJ132 750 400 650    400   400 845   1430  1380  480  160 M30  12  33  340  280  280  415  360       45 EXT44Z×3m×30R×6f 190  537 YEJ160 1420 500 820    500   475 990   1800  1740  570  190 M36  12  40  200  300  400  500  400  300  60 EXT60Z×3m×30R×6f 265  673 YEJ180 2620 550 910    550   560 1110  2000  1920  610  215 M36  12  40  250  390  390  530  380  380  65 EXT40Z×5m×30R×6f 300  750 YEJ200 3430 600 1000   600   630 1270  2200  2100  670  240 M42  12  45  300  420  420  580  400  400  80 EXT45Z×5m×30R×6f 360  800 YEJ225 4310
