   当前位置:首页 > 产品中心 > 三环减速机
点击查看图片

产品介绍产品图纸

产品编号:288441414
产品名称:LLSH型减速机
产品类别:三环减速机
产品型号:LLSH型减速机
    尺寸


    产品名称: LLSH型减速机
    产品概述:

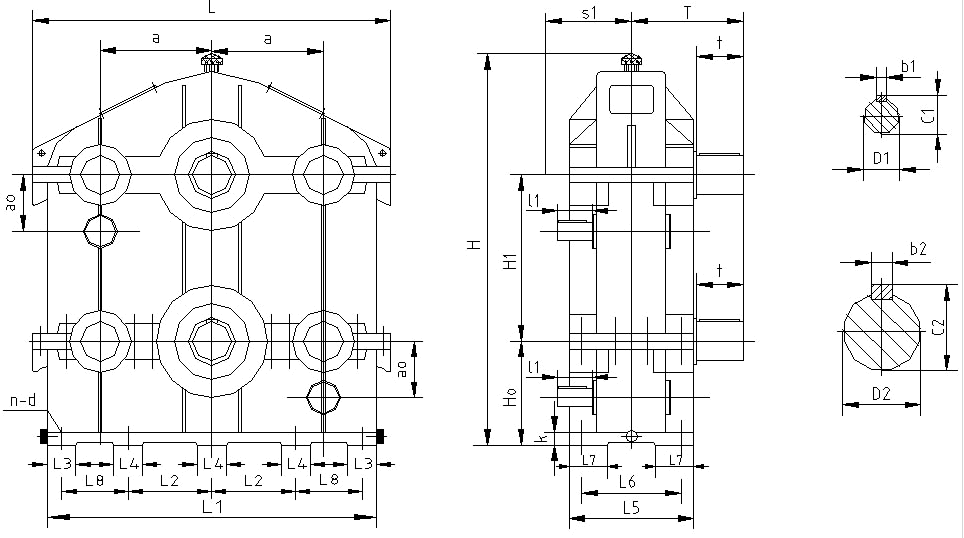

    2.3.8 LLSH型减速机外形尺寸,见图16、表18: 图16  LLSH型减速机外形尺寸






    表18  LLSH型减速机外形尺寸



    中 心 尺 寸

    轮 廓 尺 寸

    地 脚 螺 栓

    高 速 轴 伸

    低 速 轴 伸

    质 量
    (kg)

    a    a0    H0   H1

    H     L     L1      L5

    d    n   k   L2   L3   L4   L6   L7   L8

    D1     l1   c1      b1    s1

    D2    t    T    c2    b2

    300

    300  160  280  510

    1095  960   900   350

    M24  8  30  140  155  120  285  80  260

    35k6   58   38    10   228

    110m6  165  340  116  28

    930

    350

    350  180  325  605

    1283  1100  1020  410

    M24  8  35  165  165  120  350  90  290

    42k6   82   45    12   275

    130m6  200  395  137  32

    1270

    400

    400  210  355  660

    1400  1280  1170  445

    M24  8  40  190  190  120  385  100 340

    48k6   82  51.5   14   338

    150m6  200  438  158  36

    1830

    450

    450  230  400  750

    1575  1440  1320  510

    M30  8  45  215  215  120  430  100 380

    55m6   82   59    16   332

    170m6  240  500  179  40

    2500

    500

    500  260  500  945

    1973  1610  1520  570

    M36  8  55  240  265  150  490  120 450

    60m6   105  64    18   375

    180m6  240  510  190  45

    3450
