产品名称：TPG平面包络环面蜗杆减速器
产品类别：平面包络环面蜗杆减速机
产品型号：TPG
一、概述
平面包络环面蜗杆减速器是一种新兴的传动装置，其承载能力大，传动效率高，结构紧凑、合理。这种减速器可以广泛地应用于各种传动机械中的减速传动，如冶金、矿山、起重、化工、建筑橡塑船舶等行业以及其它机械设备上，适用工作环境温度为—40℃～+40℃，输入轴转速不大于1500转／分，蜗杆轴可反两面方向旋转。

二、型号
该减速器系列有四种型式：TPG、TPU、TPA、TPS．其中：TP-平面包络环面蜗杆组合为
A：TPG-通用型平面包络环面蜗杆减速器、蜗杆可在蜗轮之上、之下、水平之侧或垂直在侧。
B：TPA-蜗杆在蜗轮之上的平面包络环面蜗杆减速器
C：TPU-蜗杆在蜗轮之下的平面包络环面蜗杆减速器
D：TPS-蜗杆在蜗轮之侧的平面包络环面蜗杆减速器

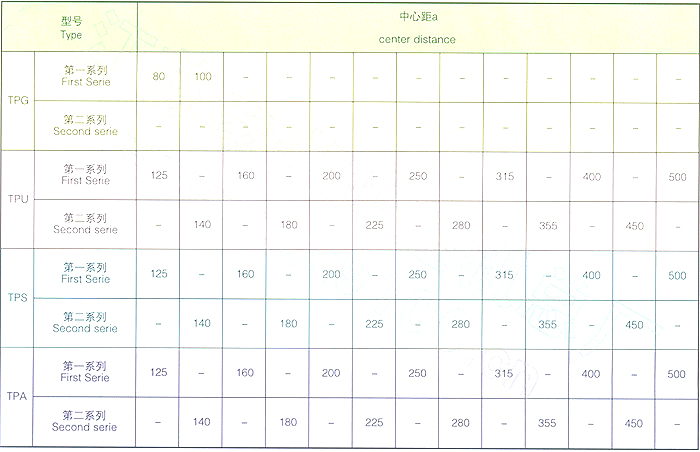

三、型号及传动比

注：优先选用第一系列，表中第二系列的中心距仅提出型式规格。

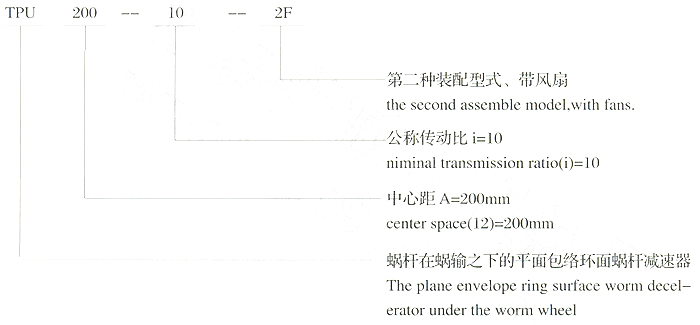

四、标记示例

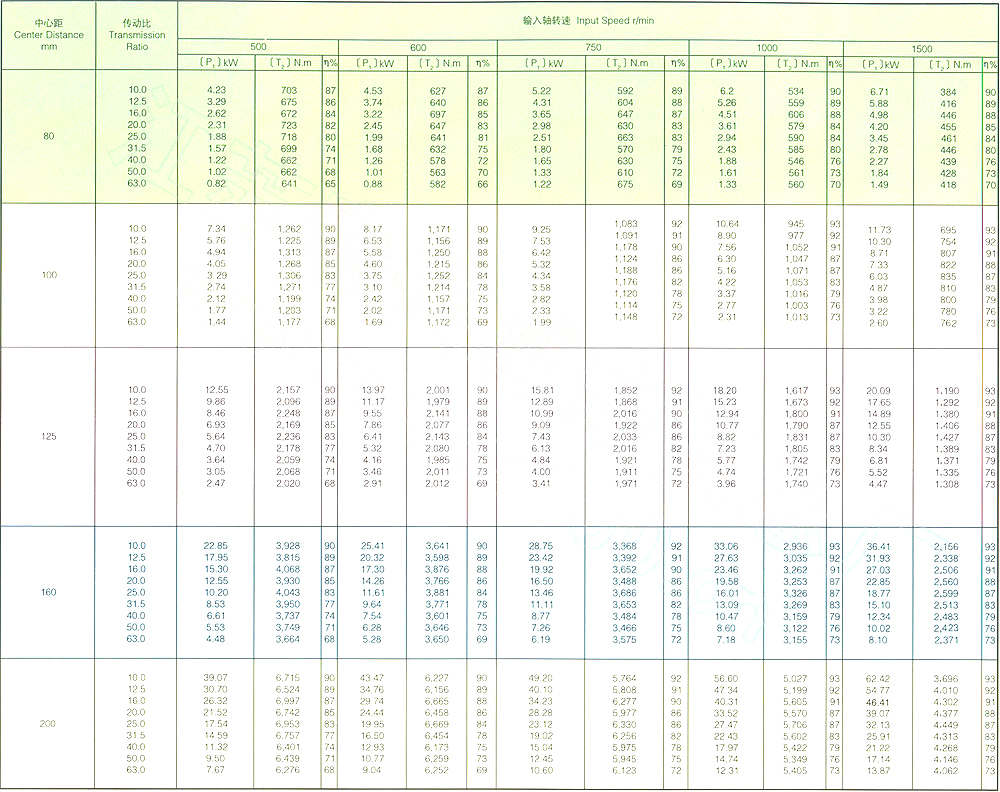

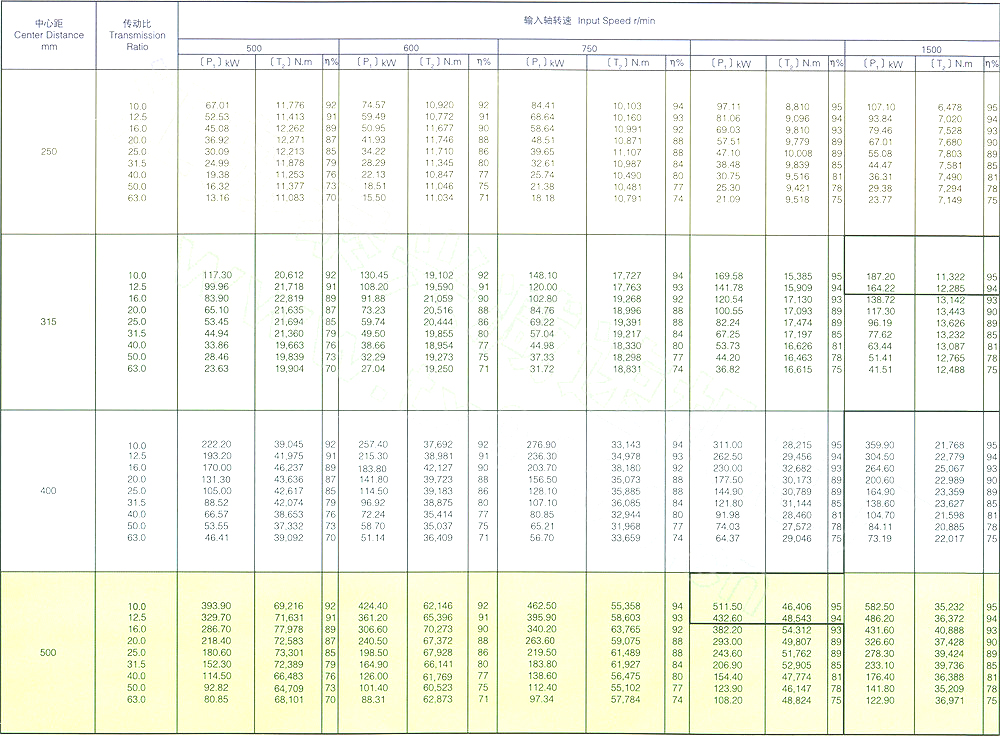

五、平面包络环面蜗杆减速器额定输入轴功率表

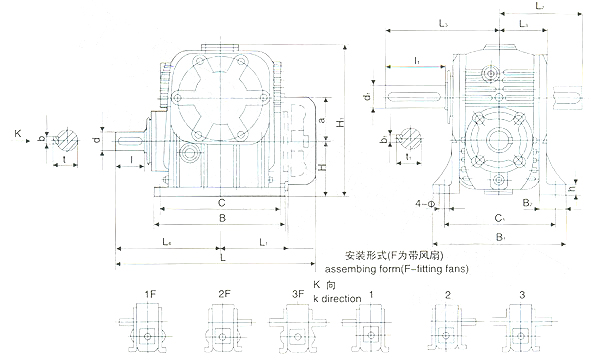

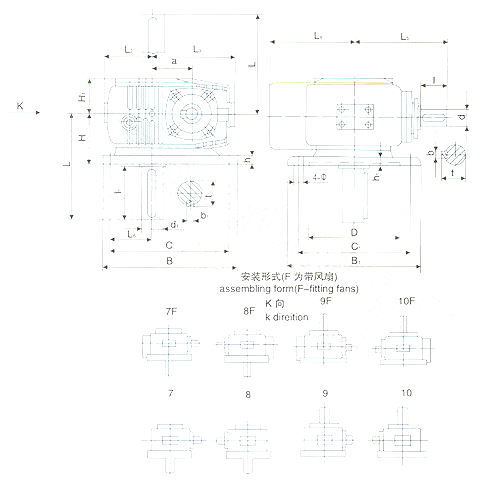

TPG80、TPG100、通用型减速机形式及外形尺寸（Ⅰ—Ⅲ）

TPG通用型减速器形式及外形尺寸 （mm） 型号 a B B1 B2 C C1 H H1 L L1 L2 L3 L4 l l1 d d1 b b1 t t 1 h Ф 质量（kg） TPG80 80 250 242 50 220 206 100 280 381 130 210 86 201 58 110 35 45 10 14 38 48.5 18 19 53 TPG100 100 290 284 58 250 240 110 318 464 160 235 102 254 82 110 40 55 12 16 43 59 20 19 85

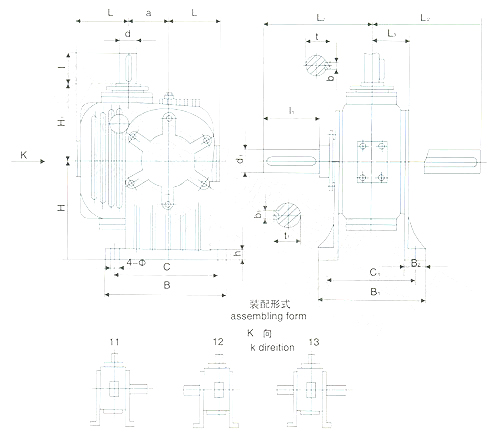

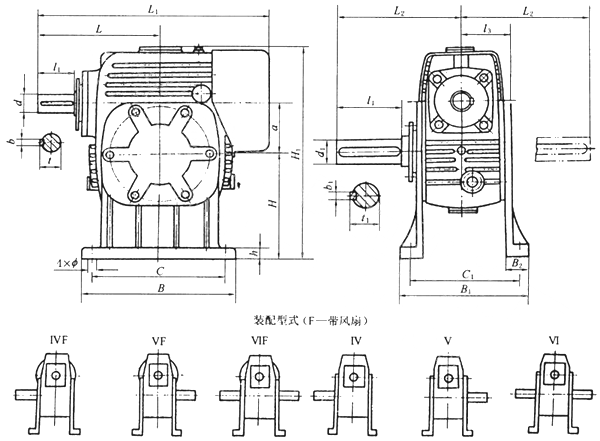

TPG80、TPG100、通用型减速机形式及外形尺寸（Ⅳ—Ⅵ）

TPG通用型减速器形式及外形尺寸（mm） 型号 a B B1 C C1 H H1 L L1 L2 L3 B2 l l1 d d1 t t 1 b b1 h Ф 质量（kg） TPG80 80 250 242 220 206 180 360 201 381 210 86 50 58 110 35 45 38 48.5 10 14 18 19 53 TPG100 100 290 284 250 240 210 415 254 464 235 102 58 82 110 40 55 43 59 12 16 20 19 85

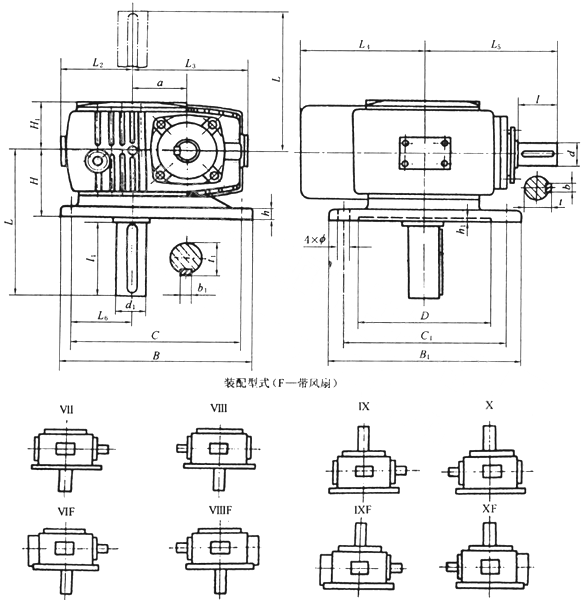

TPG80、TPG100、通用型减速机形式及外形尺寸（Ⅶ—Ⅹ）

TPG通用型减速器形式及外形尺寸 （mm） 型号 a （φ）D h1 B B1 C C1 H H1 L L2 L3 L4 L5 l l1 d d1 b b1 t t 1 L6 h Ф 质量（kg） TPG80 80 140 5 270 260 240 230 110 86 210 100 180 180 201 58 110 35 45 10 14 38 48.5 75 18 19 53 TPG100 100 170 5 300 300 260 260 125 102 235 125 203 210 254 82 110 40 55 12 16 43 59 90 20 19 85

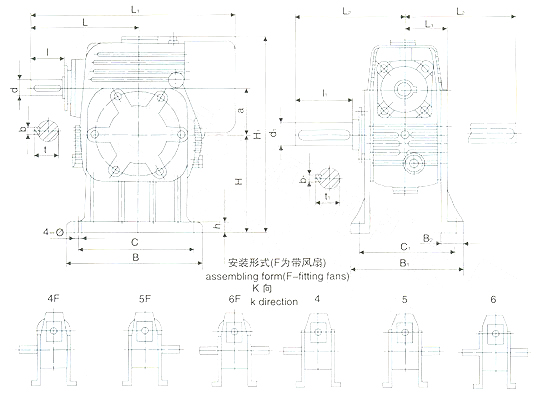

TPG80、TPG100、通用型减速机形式及外形尺寸（Ⅺ—XIII）

TPG通用型减速器形式及外形尺寸 （mm） 型号 a B B1 C C1 H1 H B2 L L1 L2 L3 l l1 d d1 t t 1 b b1 h Ф 质量（kg） TPG80 80 230 242 220 206 143 180 50 100 98 210 86 58 110 35 45 38 48.5 10 14 18 19 53 TPG100 100 270 284 220 240 172 210 58 106 123 235 100 82 110 40 55 43 59 12 16 20 19 85

减速器的额定输入功率P1 中心距a（mm） 传动比i 输入轴转速n1（r/min） 500 600 750 1000 1500 额定输入功率P1（kW） 80 10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0 2.51 2.07 1.75 1.36 1.10 0.92 0.70 0.57 0.49 2.83 2.35 2.01 1.53 1.25 1.05 0.79 0.63 0.55 3.21 2.74 2.34 1.78 1.45 1.23 0.92 0.74 0.67 3.85 3.31 2.83 2.17 1.76 1.47 1.08 0.89 0.78 4.94 4.17 3.57 2.74 2.23 1.88 1.42 1.13 0.99 100 10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0 4.85 4.06 3.46 2.64 2.15 1.81 1.37 1.09 0.96 5.17 4.55 3.90 2.98 2.44 2.04 1.53 1.24 1.08 6.30 5.27 4.55 3.46 2.81 2.36 1.78 1.43 1.25 7.52 6.26 5.42 4.16 3.38 2.83 2.15 1.72 1.50 8.23 7.78 6.66 5.19 4.24 3.56 2.69 2.16 1.88 125 10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0 9.17 7.66 6.56 5.08 4.09 3.43 2.59 2.09 1.82 10.00 8.46 7.42 5.68 4.58 3.84 2.90 2.33 2.03 11.76 9.84 8.48 6.43 5.29 4.44 3.35 2.70 2.34 13.91 11.66 10.21 7.78 6.28 5.27 3.98 3.19 2.78 17.11 13.97 12.29 9.42 7.71 6.47 4.87 3.92 3.41
