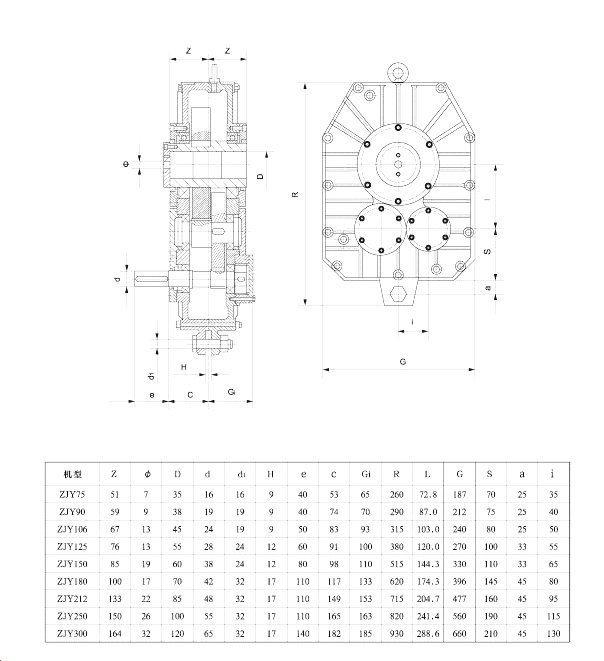

一、概述 ZJY系列轴装式减速器采用直接悬挂在配套主机动力输入轴上的安装方式，省略了两者间的联接附件和减速器安装平台，适用于斗式提升机、皮带输送机、刮板输送机等设备的机械传动．也可与其他有此安装要求的主机配套。 产品按ZBJl9009-88标准制造。主要传动零件采用优质合金钢材质。齿轮经渗碳淬火磨齿工艺加工，精度为(GBl0095-88)6级。产品体积小，承载能力高，寿命长，噪音低，效率高。与ZJ系列轴装和减速器比较，相同的输出扭矩，ZJY重量只有ZJ的30％左右，因而对配套主机的机架刚性要求大大下降，传动平衡。 产品除可双向运转外，可以根据用户需要配置逆止装置，实现单向制动。 二、减速器的型号与标记 全系列减速器以低速级中心距(mm)为单位，共有75、90、106、125、150，180、212、250、300九种规格。每一规格的传动比有10、11.2、12.5、14、16、18、20、22.4、25九种。 减速器的标记代号中包括型号、低速级中心距、公称传动比和旋向。 3.减速机的外形尺寸 4.减速器的选用 1.减速器的选用 (1)查“减速器载荷分类”表，确定载荷类型。
