产品介绍产品图纸

产品编号：102014362314

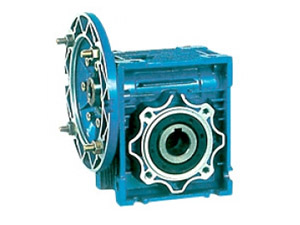

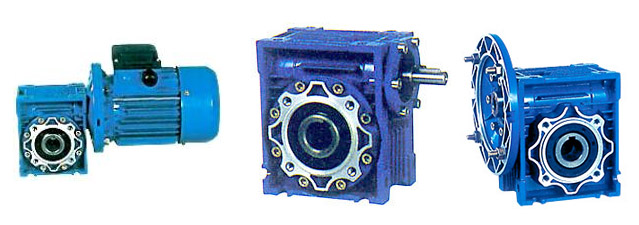

产品名称：铝合金壳单级FCN系列
产品类别：蜗轮蜗杆减速机系列
产品型号：FCN

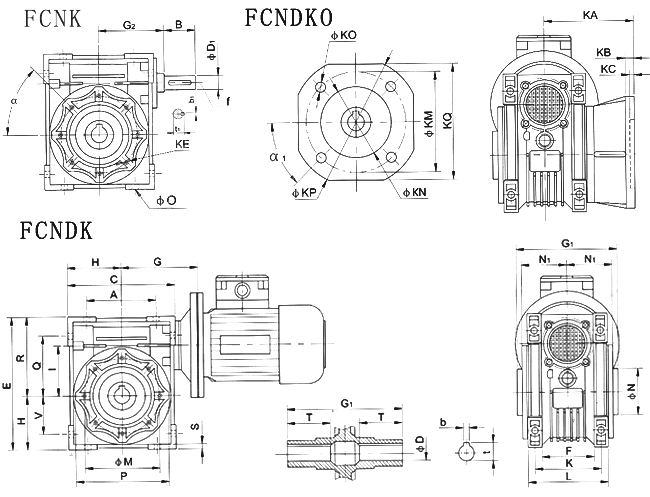

Size A B C D(H7) D1(J6) E F G G1 G2 H I L M N(h8) N1 O P Q R 30 54 20 80 14 9 97 32 55 63 51 40 30 56 65 55 29 6.5 75 44 57 40 70 23 100 18(19) 11 121.5 43 70 78 60 50 40 71 75 60 36.5 6.5 87 55 71.5 50 80 30 120 25(24) 14 144 49 80 92 74 60 50 85 85 70 43.5 8.5 100 64 84 63 100 40 144 25(28) 19 174 67 95 112 90 72 63 103 95 80 53 8.5 110 80 102 75 120 50 172 28(35) 24 205 72 112.5 120 105 86 75 112 115 95 57 11 140 93 119 90 140 50 208 35(38) 24 238 74 129.5 140 125 103 90 130 130 110 67 13 160 102 135 110 170 60 252.5 42 28 295 - 160 155 142 127.5 110 144 165 130 74 14 200 125 167.5 130 200 80 292.5 45 30 335 - 180 170 162 147.5 130 155 215 180 81 16 250 140 187.5 Size S T V K KA KB KC KE α α1 KM KN(H8) F FB FL F FB FL F FB FL F FB FL F FB FL 30 5.5 21 27 44 54.5 - - 6 - - 4 - - M6X11(n,4) 00 450 68 - - 50 - - 40 6.5 26 35 60 67 76.5 97 7 9 7 4 5 4 M6X8(n,4) 450 450 87 115 87 60 95 60 50 7 30 40 70 90 87.5 120 9 10 9 5 5 5 M8X10(n,4) 450 450 90 130 90 70 110 70 63 8 36 50 85 82 99 112 10 11 10 6 5 6 M8X14(n,8) 450 450 150 165 150 115 130 115 75 10 40 60 90 111 - - 13 - - 6 - - M8X14(n,8) 450 450 165 - - 130 - - 90 11 45 70 100 111 - - 13 - - 6 - - M10X18(n,8) 450 450 175 - - 152 - - 110 14 50 85 115 131 - - 15 - - 6 - - M10X18(n,8) 450 450 230 - - 170 - - 130 15 60 100 120 140 - - 15 - - 6 - - M12X21(n,8) 450 22.50 256 - - 180 - - Size KO KP KQ b b1 f t t1 kg F FL FB F FB FL F FB FL 30 6.5(n,4) - - 80 - - 70 - - 5 3 - 16.3 10.2 1.2 40 9(n,4) 9.5(n,4) 9(n,4) 110 140 110 95 - 95 6(6) 4 - 20.8(21.8) 12.5 2.3 50 11(n,4) 9.5(n,4) 11(n,4) 125 160 125 110 - 110 8(8) 5 M6 28.3(27.3) 16.0 3.5 63 11(n,4) 11(n,4) 11(n,4) 180 200 180 142 - 142 8(8) 6 M6 28.3(31.3) 21.5 6.2 75 14(n,4) - - 200 - - 170 - - 8(10) 8 M8 31.3(38.3) 27.0 9 90 14(n,4) - - 210 - - 200 - - 10(10) 8 M8 38.3(41.3) 27.0 13 110 14(n,4) - - 280 - - 260 - - 12 8 M10 45.3 31.0 35 130 16(n,4) - - 320 - - 290 - - 14 8 M10 48.8 33.0 48
