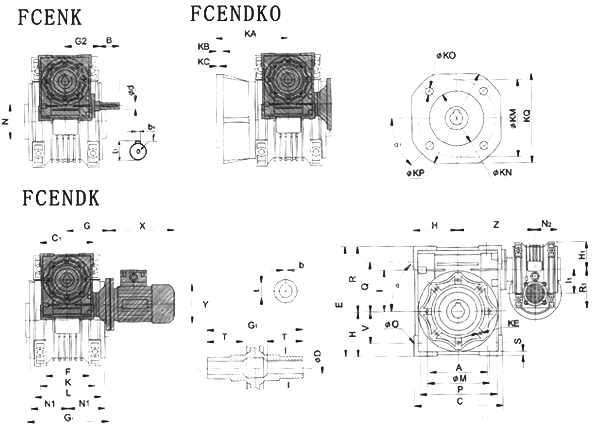

产品介绍产品图纸

产品编号：102015453214

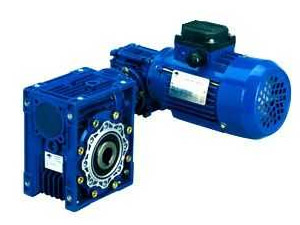

产品名称：铝壳双级FCND/PC组合
产品类别：蜗轮蜗杆减速机系列
产品型号：FCND/PC

Size A B C C1 D(H7) d(j6) E F G G1 G2 H H1 I I1 L M N(h8) N1 N2 O P Q R R1 25/30 54 - 80 70 14 - 97 32 45 63 - 40 35 30 25 56 65 55 29 22.5 6.5 75 44 57 48 25/40 70 - 100 70 18(19) - 121.5 43 45 78 - 50 35 40 25 71 75 60 36.5 22.5 6.5 87 55 71.5 48 30/40 70 20 100 80 18(19) 9 121.5 43 55 78 51 50 40 40 30 71 75 60 36.5 29 6.5 87 55 71.5 57 30/50 80 20 120 80 25(24) 9 144 49 55 92 51 60 40 50 30 85 85 70 43.5 29 8.5 100 64 84 57 30/60 100 20 144 80 25(28) 9 174 67 55 112 51 72 40 63 30 103 95 80 53 29 8.5 110 80 102 57 40/70 120 23 172 100 28(35) 11 205 72 70 120 60 86 50 75 40 112 115 95 57 36.5 11 140 93 119 71.5 40/90 140 23 208 100 35(38) 11 238 74 70 140 60 103 50 90 40 130 130 110 67 36.5 13 160 12 135 71.5 50/110 170 30 252.5 120 42 14 295 - 80 155 74 127.5 60 110 50 144 165 130 74 43.5 14 200 125 167.5 84 60/130 200 40 292.5 144 45 19 335 - 95 170 90 147.5 72 130 63 155 215 180 81 53 16 250 140 187.5 102 Size S T V Z K KA KB KC KE α α1 KM F FB FL F FB FL F FB FL 25/30 5.5 21 27 100 44 54.5 - - 6 - - 4 M6x11(n,4) 00 900 68 - - 25/40 6.5 26 35 115 60 67 76.5 97 7 9 7 4(5) M6x8(n,4) 450 900 87 115 87 30/40 6.5 26 35 120 60 67 76.5 97 7 9 7 4(5) M6x8(n,4) 450 900 87 115 87 30/50 7 30 40 130 70 90 87.5 120 9 10 9 5(5) M8x10(n,4) 450 900 90 130 90 30/60 8 36 50 145 85 82 99 112 10 11 10 6(5) M8x14(n,8) 450 900 150 165 150 40/70 10 40 60 165 90 111 - - 13 - - 6 M8x14(n,8) 450 900 165 - - 40/90 11 45 70 182 100 111 - - 13 - - 6 M10x18(n,8) 450 900 175 - - 50/110 14 50 85 225 115 131 - - 15 - - 6 M10x18(n,8) 450 450 230 - - 60/130 15 60 100 245 120 140 - - 15 - - 6 M12x21(n,4) 450 22.50 255 - - Size KN(H8) KO KP KQ b b1 f t t1 kg F FB FL F FB FL F FB FL F FB FL 25/30 50 - - 6.5(n,4) - 80 - - 70 - - 5 - - 16.3 - 2.1 25/40 60 95 60 9(n,4) 9.5(n,4) 9(n,4) 110 140 110 95 - 95 6(6) - - 20.8(21.8) - 3.2 30/40 60 95 60 9(n,4) 9.5(n,4) 9(n,4) 110 140 110 110 - 110 6(6) 3 - 20.8(21.8) 10.2 3.9 30/50 70 110 70 11(n,4) 9.5(n,4) 9(n,4) 125 160 125 110 - 110 8(8) 3 - 28.3(27.3) 10.2 5.0 30/60 115 130 115 11(n,4) 11(n,4) 11(n,4) 180 200 180 142 - 142 8(8) 3 - 28.3(31.3) 10.2 7.8 40/70 130 - - 14(n,4) - 11(n,4) 200 - - 170 - - 8(10) 4 - 31.3(38.3) 12.5 12.0 40/90 152 - - 14(n,4) - - 210 - - 200 - - 10(10) 4 - 38.3(41.3) 12.5 16.0 50/110 170 - - 14(n,8) - - 280 - - 260 - - 12 5 M6 45.3 16.0 39.2 60/130 180 - - 16(n,8) - - 320 - - 290 - - 14 6 M6 48.8 21.5 55.0
