产品介绍产品图纸

产品编号：1129411314

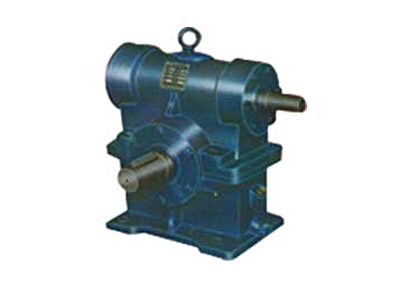

产品名称：WSJ圆柱蜗轮蜗杆减速机
产品类别：蜗轮蜗杆减速机系列
产品型号：WSJ

WSJ80、WSJ100、WSJ120、WSJ180外形尺寸、安装尺寸及装配型式

WSJ外形尺寸、安装尺寸及装配型式

型号 A H1 H B B1 C C1 4--Φ L1 L2 L3 L4 d1 键I d2 键II WSJ80 80 200 275 210 160 145 115 4—Φ13 181 50 152 50 Φ22 6×40 Φ30 8×42 WSJ100 100 240 330 250 180 180 140 4—Φ18 191 50 176 65 Φ30 8×42 Φ40 12×55 WSJ120 120 270 360 275 200 200 150 4—Φ18 218 56 187 78 Φ30 8×50 Φ45 14×70 WSJ180 180 370 520 420 320 300 260 4—Φ24 298 78 261 98 Φ45 14×68 Φ60 18×90

WSJ80、WSJ100、WSJ120、WSJ180圆柱蜗杆减速机技术参数

WSJ减速器主要参数表 型号 中心矩 速比 蜗杆头数 蜗杆齿轮 模数 配用功率KW WSJ-80 80 52 1 52 2.5 1.1～1.5 41 1 41 3 20.5 2 30 1 30 4 15 2 WSJ-100 100 55 1 55 3 1.5～2.2 27.5 2 40 1 40 4 20 2 31 1 31 5 15.5 2 WSJ-120   50 1 50 4 2.2～3 25 2 39 1 39 5 19.5 2 31 1 31 6 15.5 2 WSJ-150 150 51 1 51 5 4.5～5.5 25.5 2 41 1 41 6 20.5 2 33 1 33 7 WSJ-180 180 51 1 51 6 5.5～7 37 1 37 8 18.5 2
