产品介绍产品图纸

产品编号：111815231314
产品名称：ZJ型专用齿轮减速器
产品类别：圆柱齿轮减速器（中硬齿面减速机）系列
产品型号：ZJ
 ZJ型减速器是平等轴成折线布置，二级圆柱硬齿面齿轮传动，是采用涨圈无键联接和接触式模块逆止器等结构的套装式减速器。
      ZD型减速器主要用于固定式输送机，特别在斗式提升机中得到广泛应用，也运用于其它多种机械传动中。

工作条件
      输入轴转速不大于1500r/min；
      工作环境温度为—20℃-+45℃，当环境温度低于O℃时，必须采用润滑油加热装置，使油温超过O℃时才能启动。
      可正反两向运转。

型式
      装配型式ZJ型减速器按空心输出轴端分为闷盖(m)和通盖(T)．输出端的旋转方向有双向(L)，顺时针单向(S)，逆时针单向(N)；按输轴装配型式分为右(Ⅰ)装和左装(Ⅱ)。减速器共有12种装配型式。

安装型式
      ZJ型减速器的输出端套装在被动轴上，一般采用直立工作位置。在有些特殊情况下，也可采用水平、倾斜、甚至倒置的工作位置。在箱体的一端装有双螺纹拉杆装置。

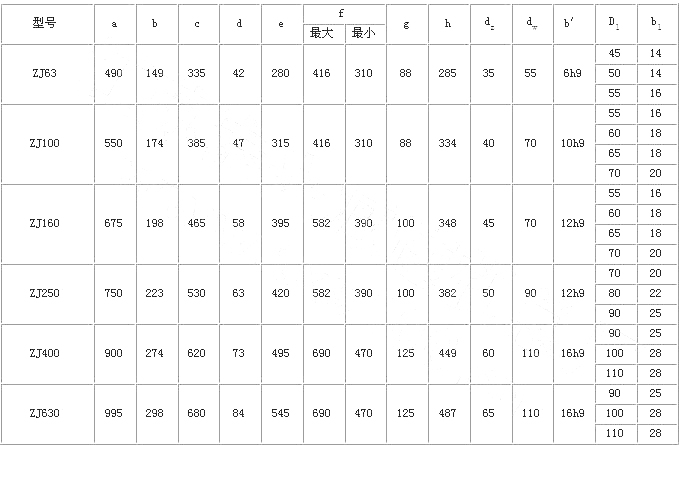

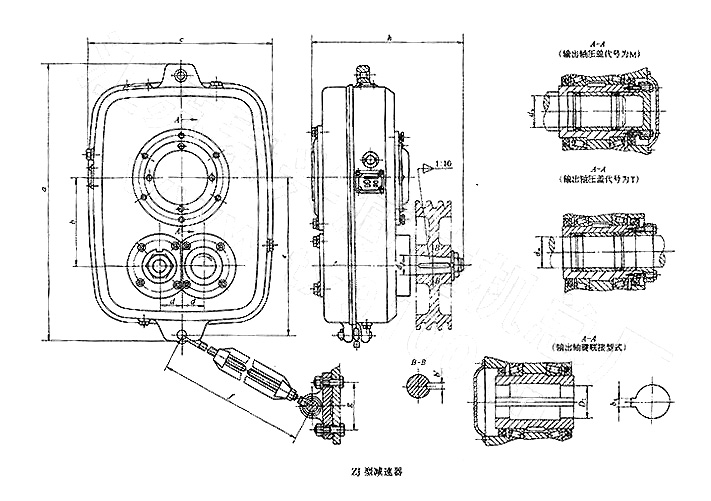

ZJ型专用齿轮减速器外型及安装尺寸图
