产品介绍产品图纸

产品编号：3211275514

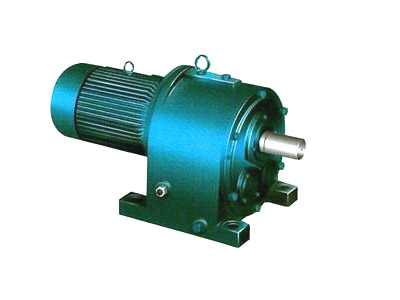

产品名称：TY同轴硬齿面减速机
产品类别：圆柱齿轮减速器（硬齿面减速机）系列
产品型号：TY系列

此系列括:TY50,TY63,TY80,TY100,TY112,TY125,TY140,TY160,TY180,TY200,TY224,TY250

一、概述
TY系列同轴式硬齿面齿轮减速器是理想的动力传送装置，它广泛适用于冶金、矿山、能源、建材、运输、化工、纺织等行业。减速器的齿轮圆周速度不大于20m／s允许正、反转；适用于水平卧式安装，前后倾斜角不大于20度；直联电机为Y系列三相异步四级电动机，电机的安装型式为B5或B35：工作环境温度为0℃—40℃

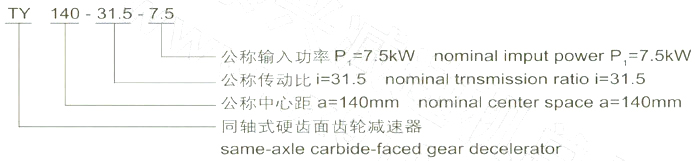

二、减速器的型号与标记

减速器的标记代号中包括减速器型号、公称中心距、公称传动比和公称输入功率。

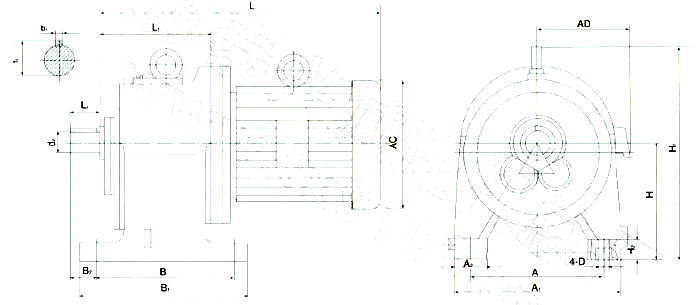

三、减速器的外形尺寸

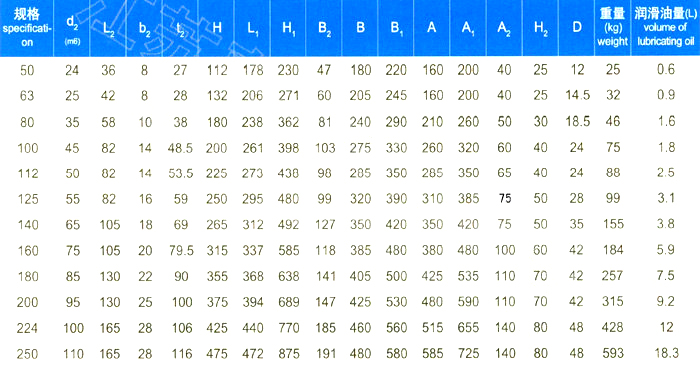

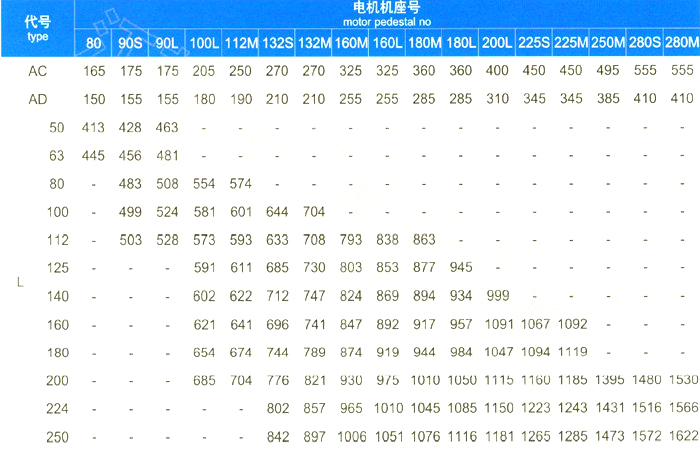

四、减速器的外形尺寸及安装尺寸

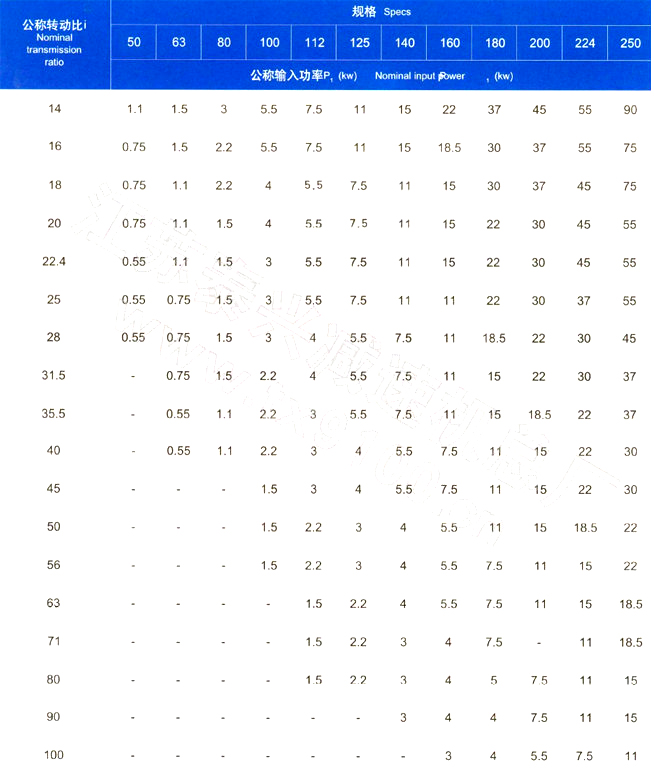

五、减速器的公称传动比和公称输入功率P1（N1=1500r/min）



二、减速器的型号与标记



减速器的标记代号中包括减速器型号、公称中心距、公称传动比和公称输入功率。

三、减速器的外形尺寸



四、减速器的外形尺寸及安装尺寸





五、减速器的公称传动比和公称输入功率P1（N1=1500r/min）
