产品编号：341424014
产品名称：HB系列大功率硬齿面减速机
产品类别：圆柱齿轮减速器（硬齿面减速机）系列
产品型号：HB系列
HB系列标准工业齿轮箱特点:
1. H、B齿轮箱采用通用设计方案，可按客户需求变型为行业专用的齿轮箱。
2.实现平行轴、直交轴、立式、卧式通用箱体，零部件种类减少，规格型号增加。
3.采用吸音箱体结构、较大的箱体表面积和大风扇、圆柱齿轮和螺旋锥齿轮均采用先进的磨齿工艺，使整机的温升、噪声降低、运转的可靠性得到提高，传递功率增大。
4.输入方式：电机联接法兰、轴输入。
5.输出方式：带平键的实心轴、带平键的空心轴、胀紧盘联结的空心轴、花键联结的空心轴、花键联结的实心轴和法兰联结的实心轴。

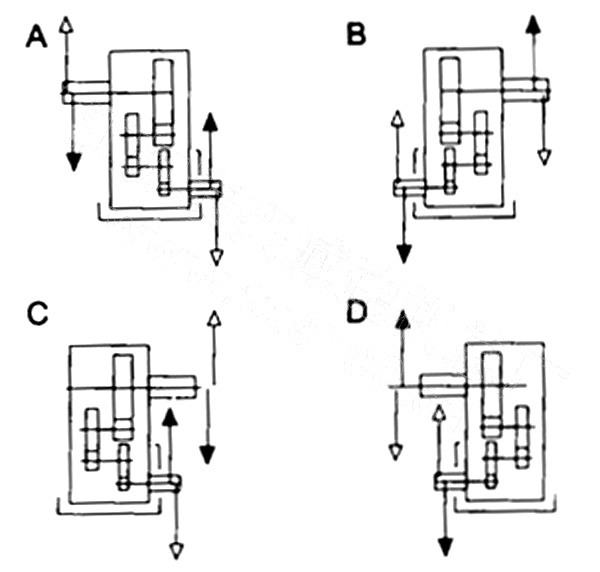

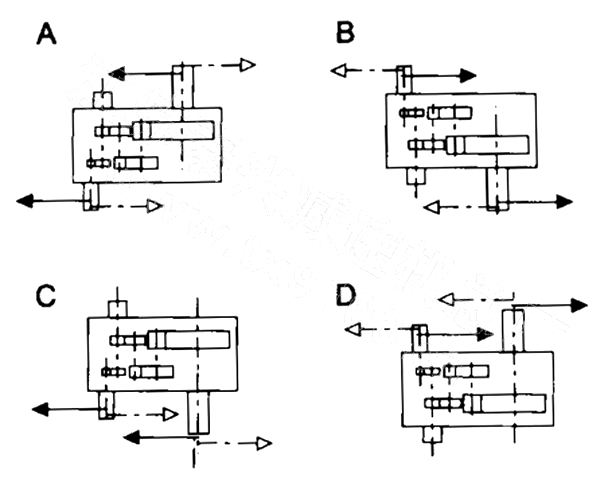

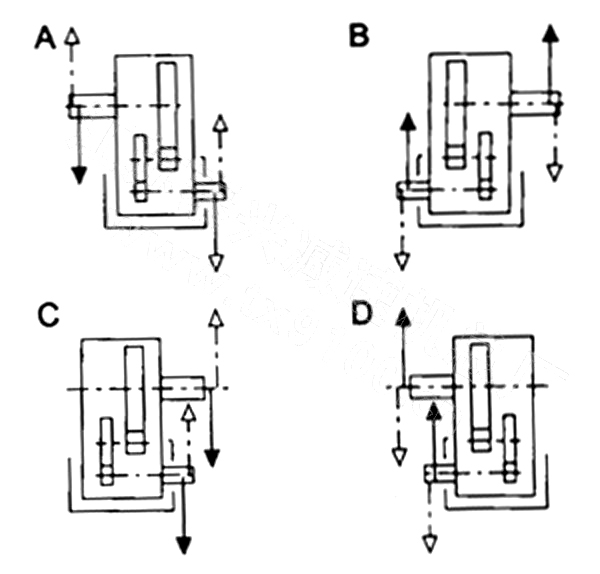

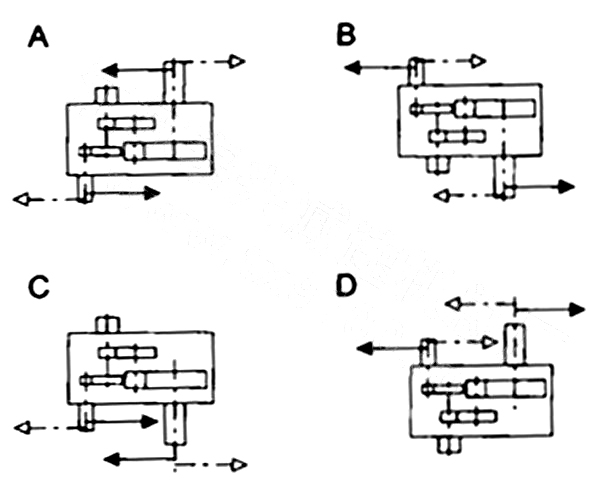

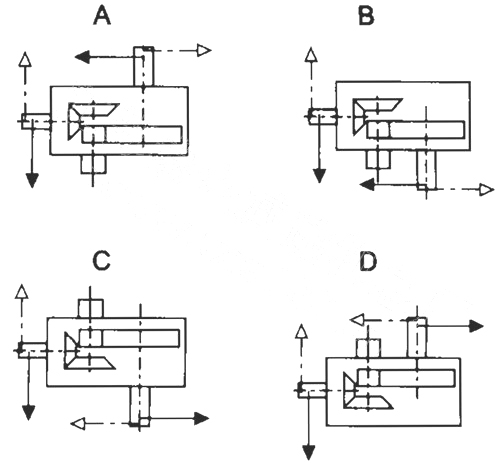

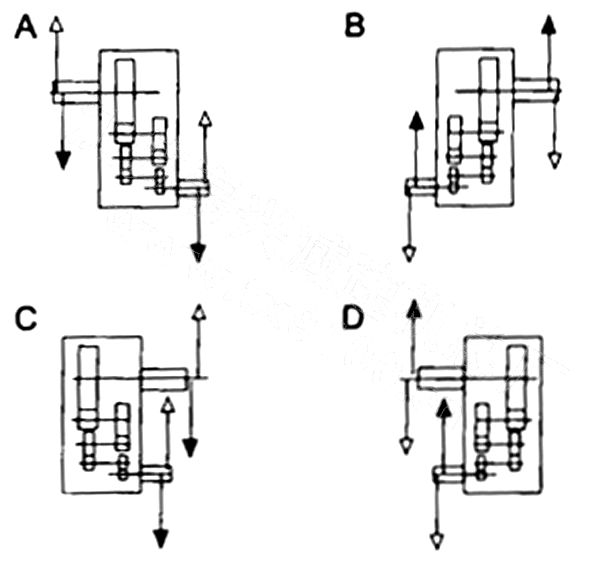

6.安装方式：卧式、立式、摆动底座式、扭力臂式。
7.H、B系列产品有3～26型规格，减速传动级数有1～4级，速比1.25～450;和我厂R、K、S系列组合得到更大的速比。
技术参数:
1.速比范围 1.25-450
2.扭矩范围 2.6-900kN
3.功率范围 4-5000kW
HB斜齿/伞齿系列大功率减速机是全新型硬齿面减速机，具有大转矩范围，采用单元结构模块化设计可卧式安装也可立式安装。有实心轴、空心轴和收缩盘空心轴输出。应用范围广。采用高强度优质合金钢渗碳游淬火，具有高效率高寿命齿轮及高许用轴向，径向载荷，运行噪音低，可靠性高，结构紧凑等优点。
输出转速：1.7～1200r/min
输出转矩：高至470000Nm
电机功率：9～5082Kw
安装形式：卧式安装、立式安装、轴装安装、带锁紧盘安装。

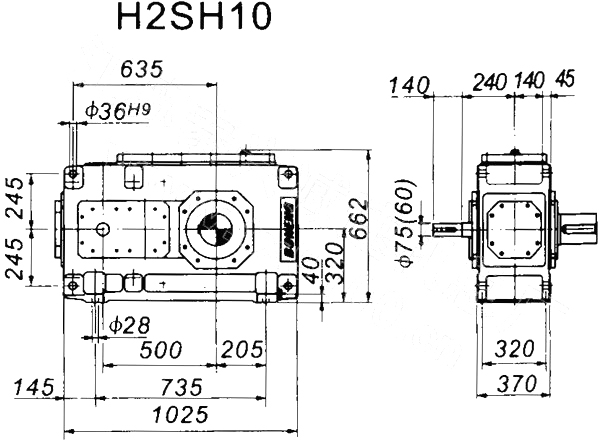

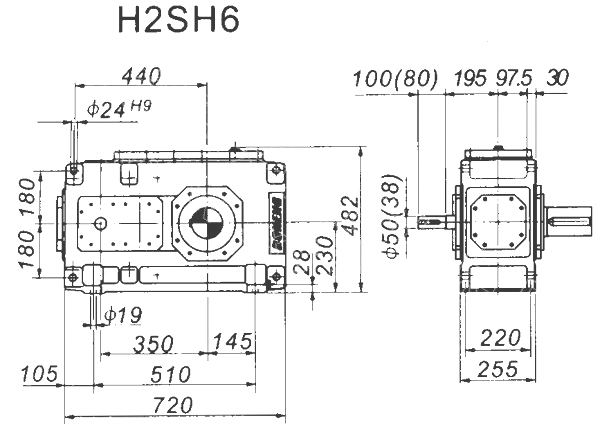

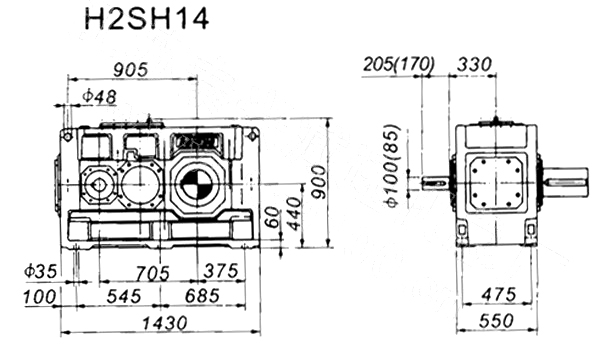

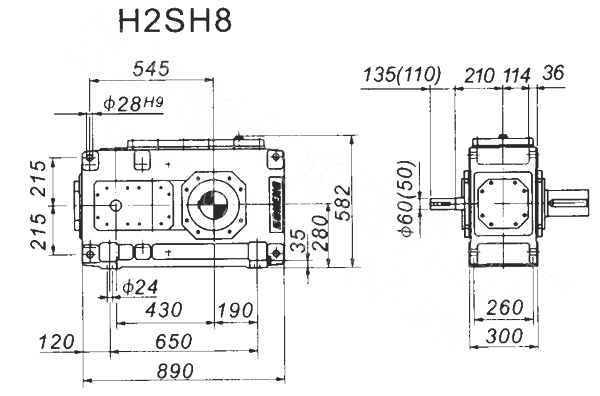

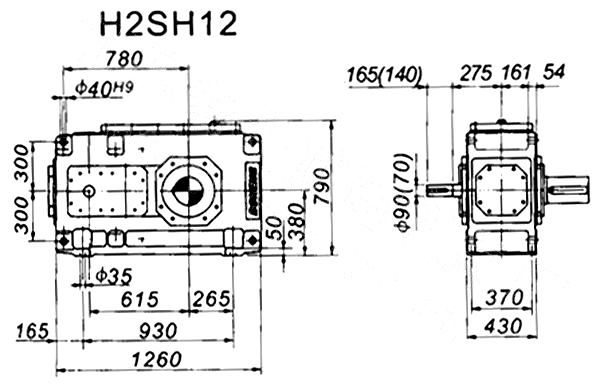

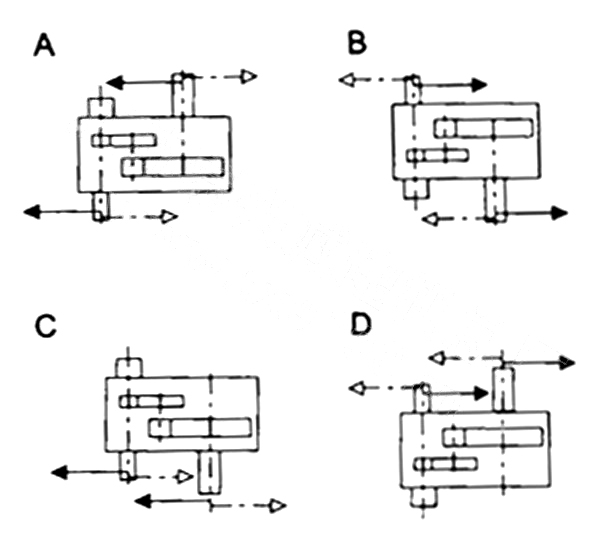

H2SH系列外型及安装尺寸图

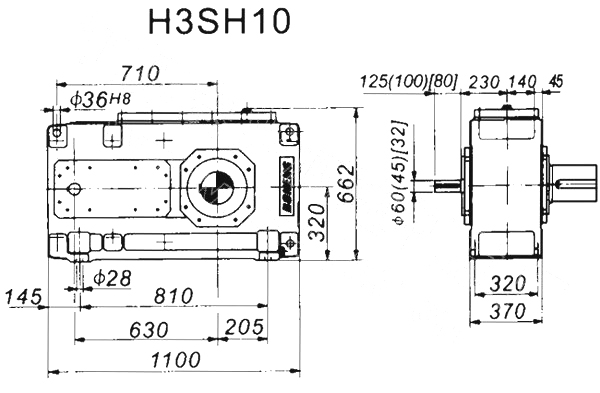

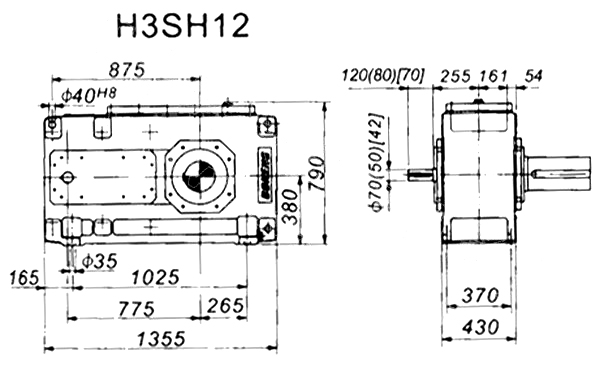

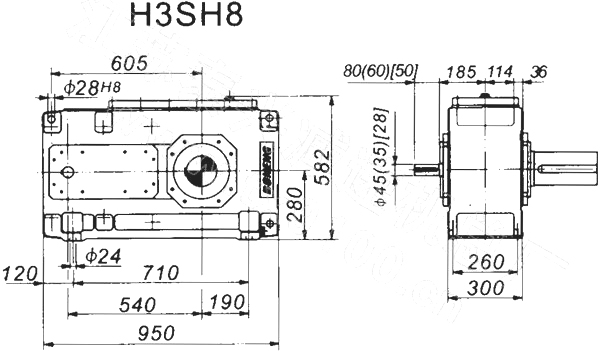

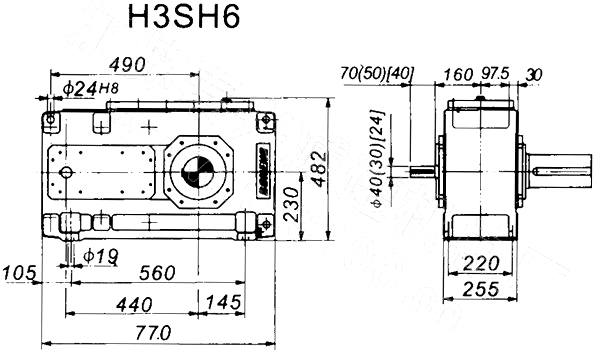

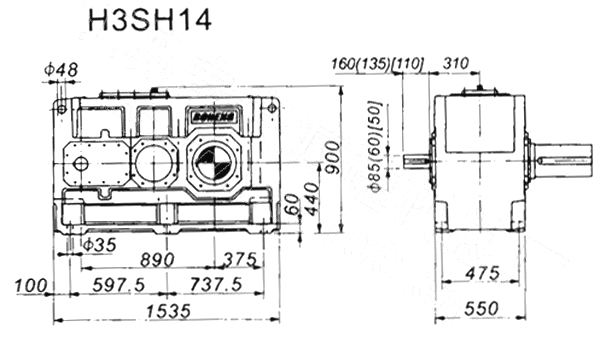

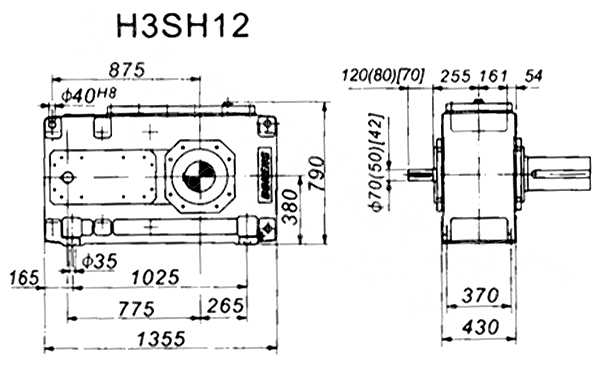

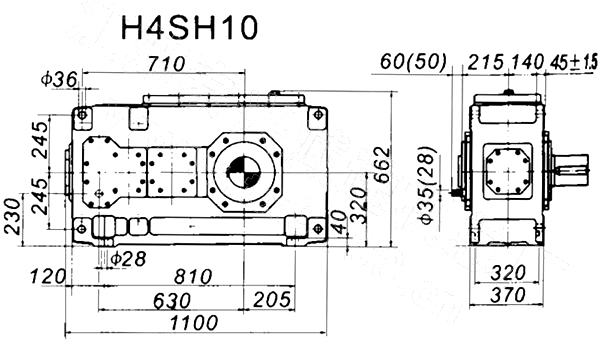

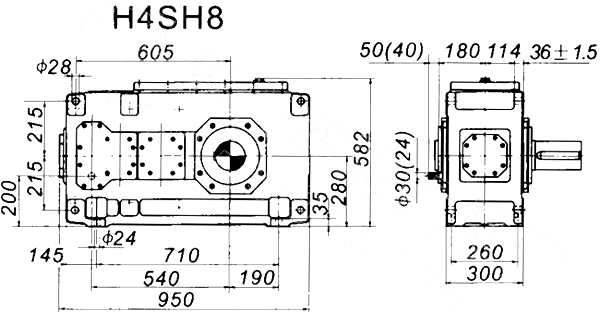

H3SH系列外型及安装尺寸图

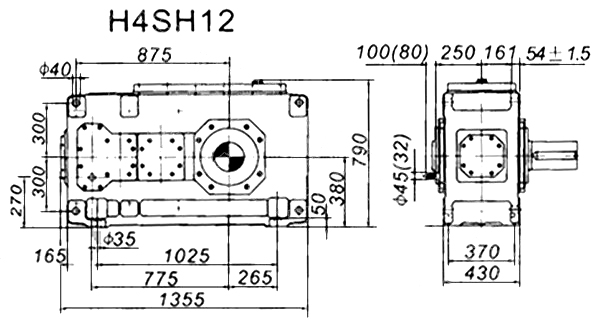

H3SH系列外型及安装尺寸图

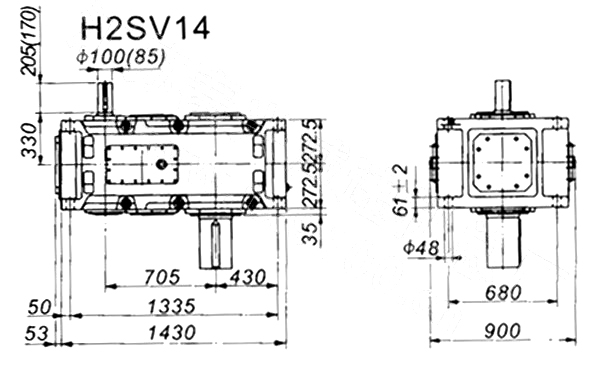

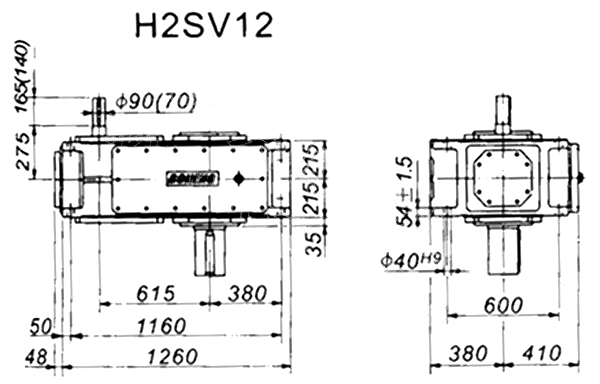

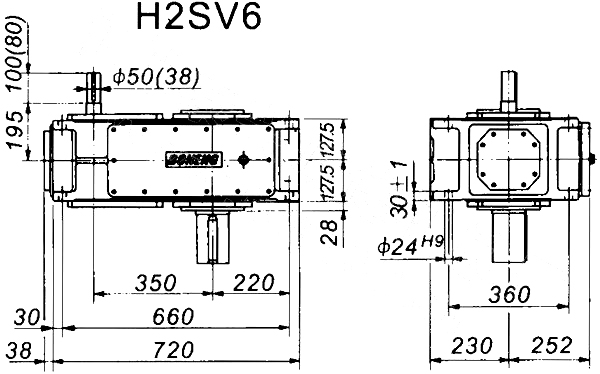

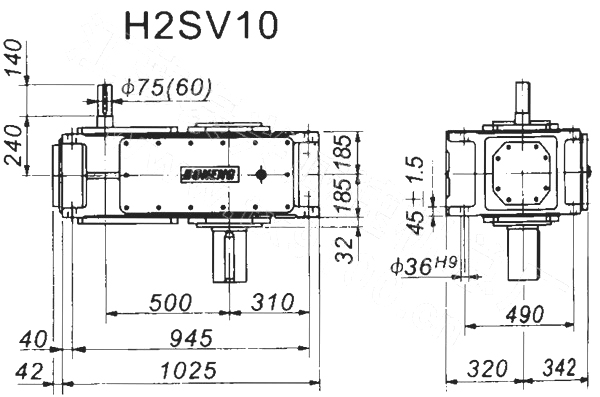

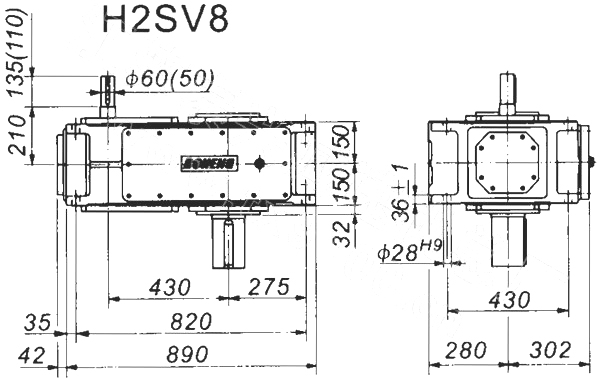

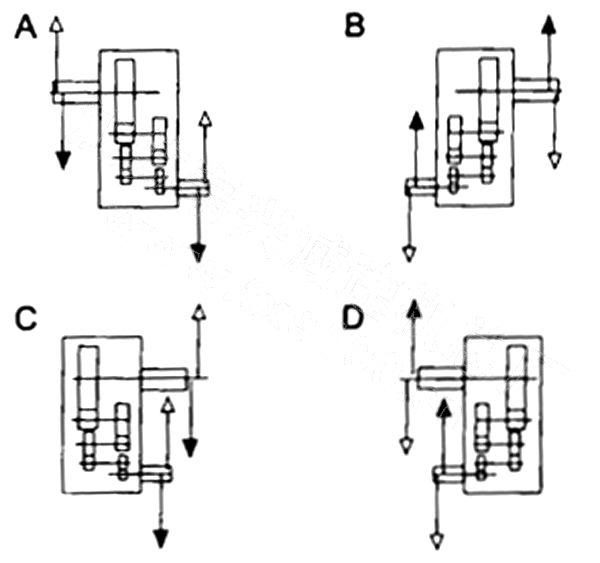

H2SV系列外型及安装尺寸图

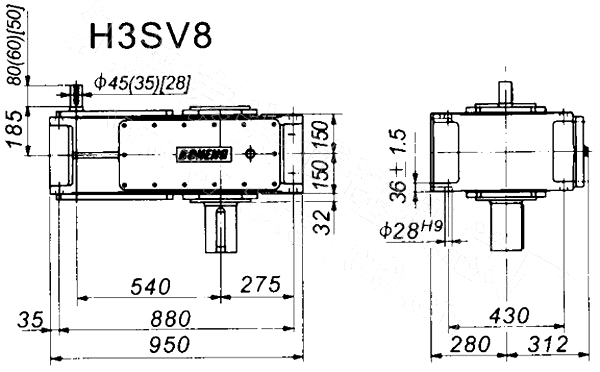

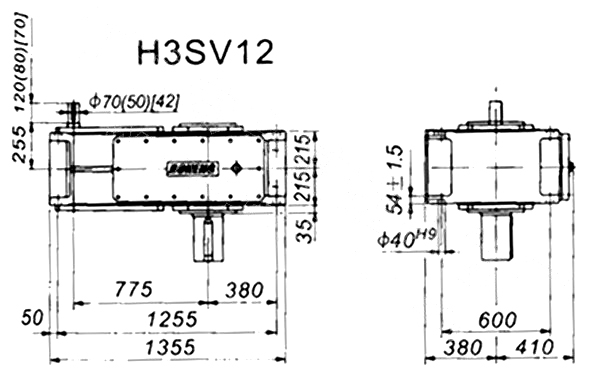

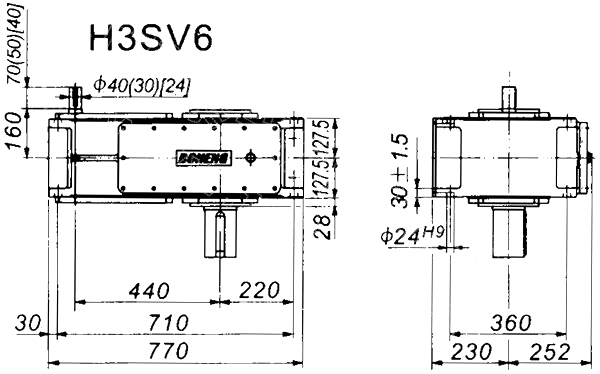

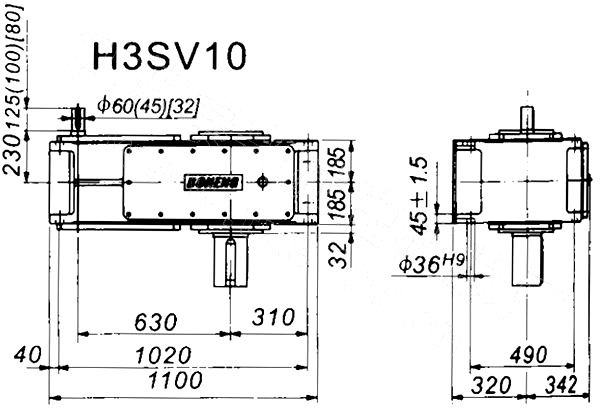

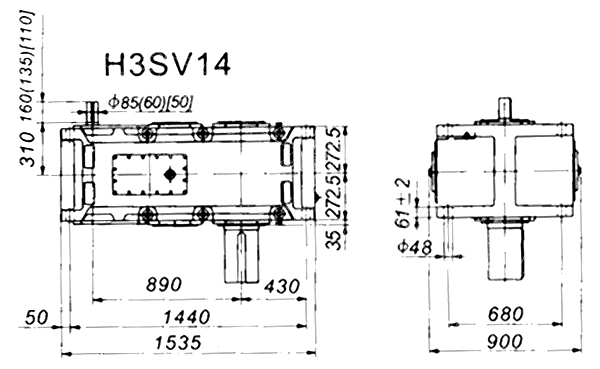

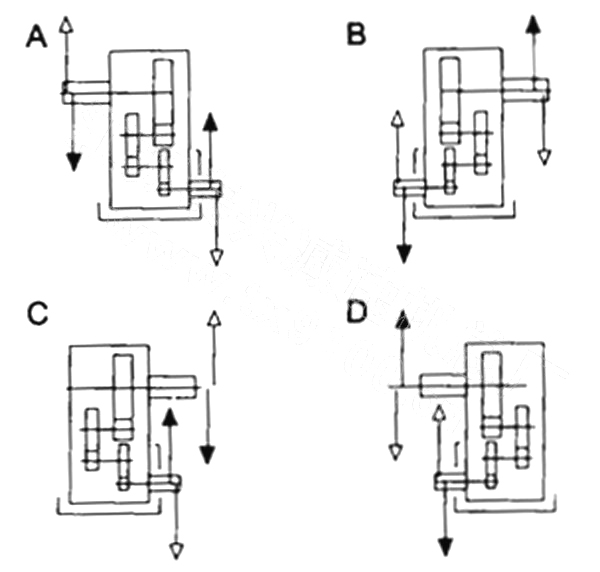

H3SV系列外型及安装尺寸图

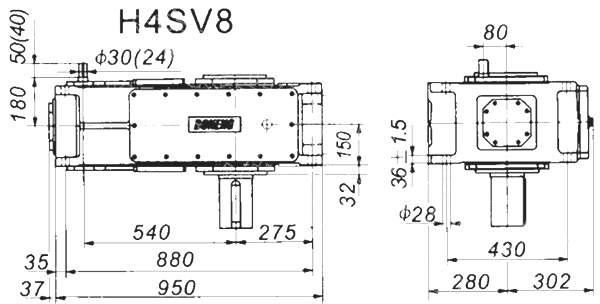

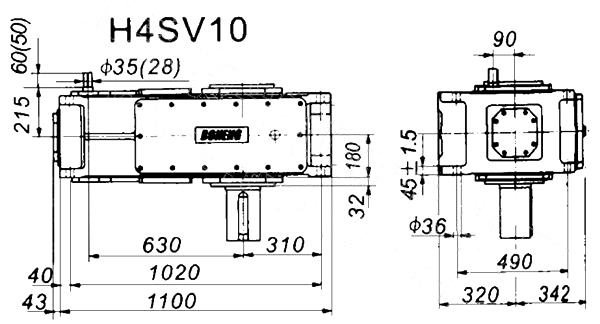

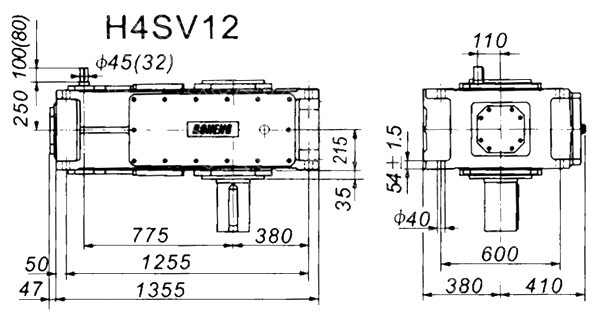

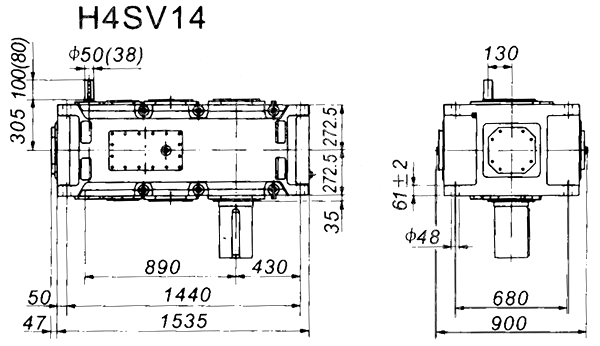

H4SV系列外型及安装尺寸图

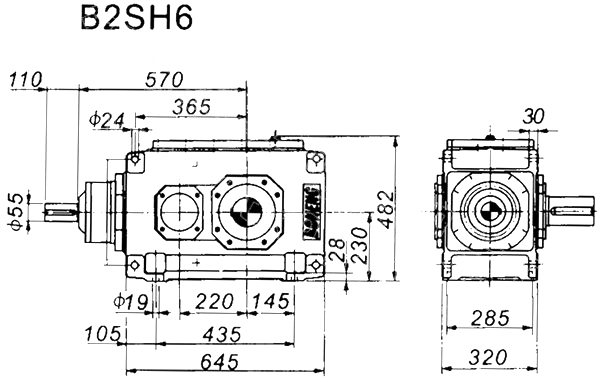

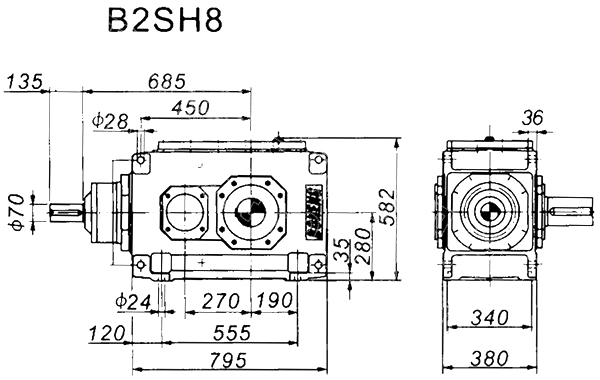

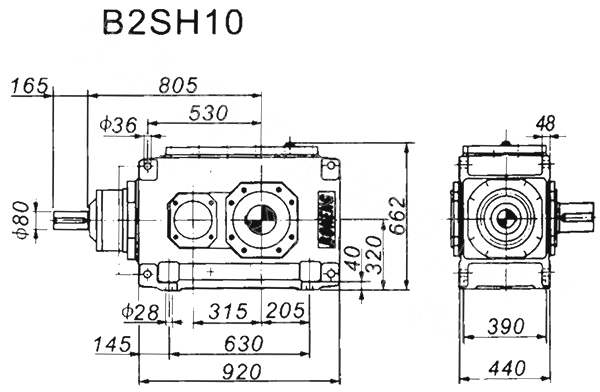

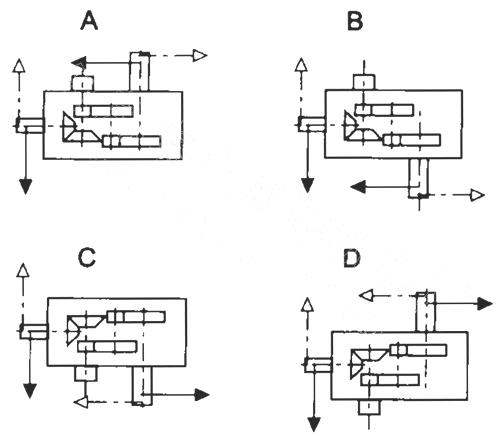

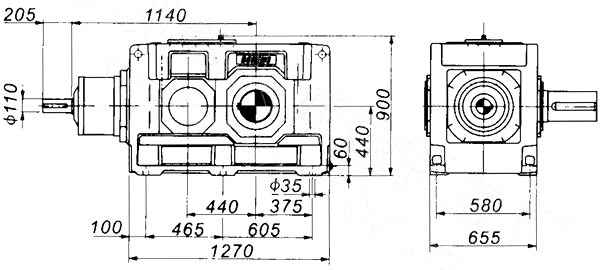

B2SH系列外型及安装尺寸图

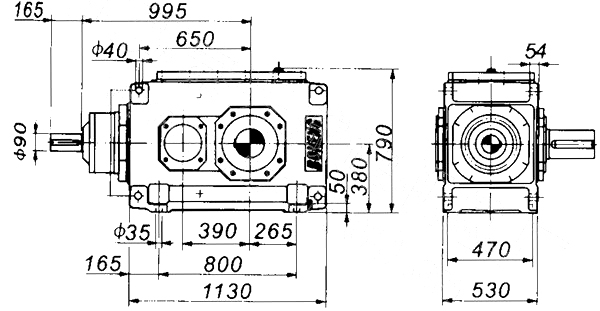

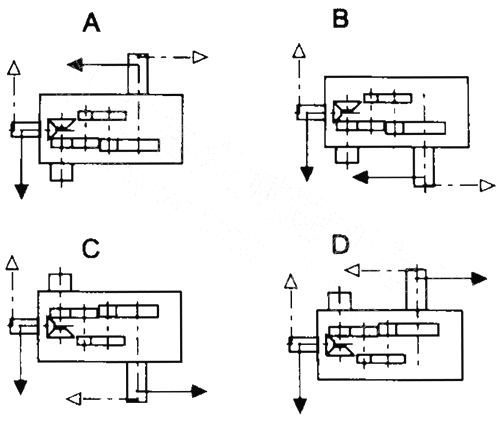

B3SH系列外型及安装尺寸图

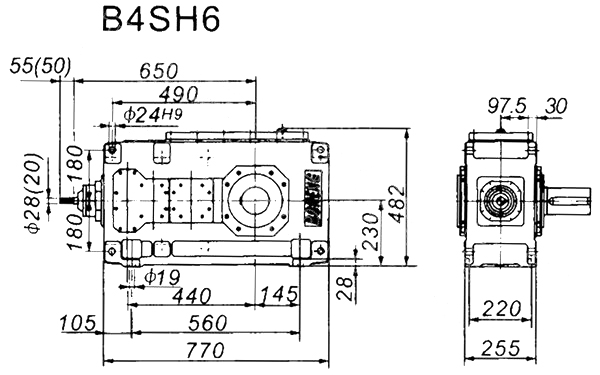

B4SH系列外型及安装尺寸图

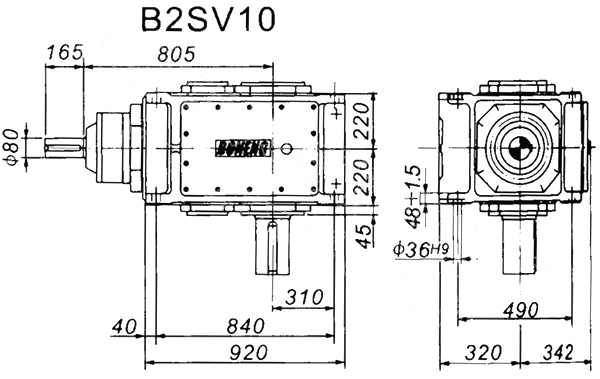

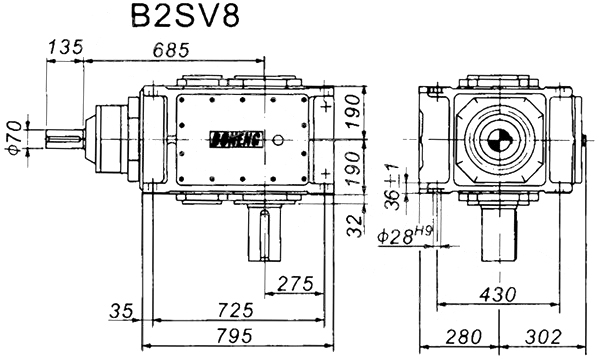

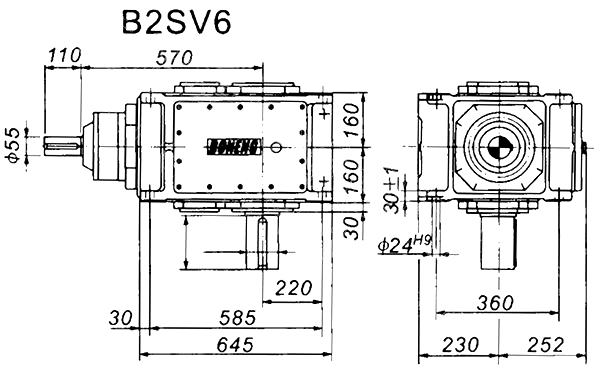

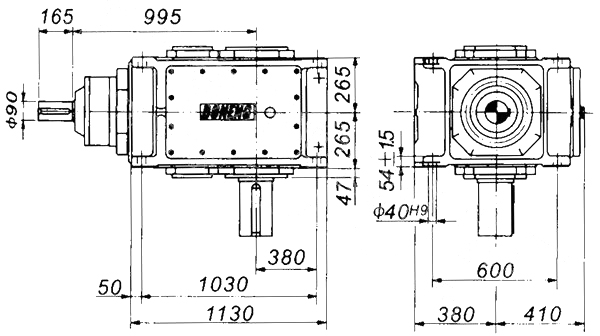

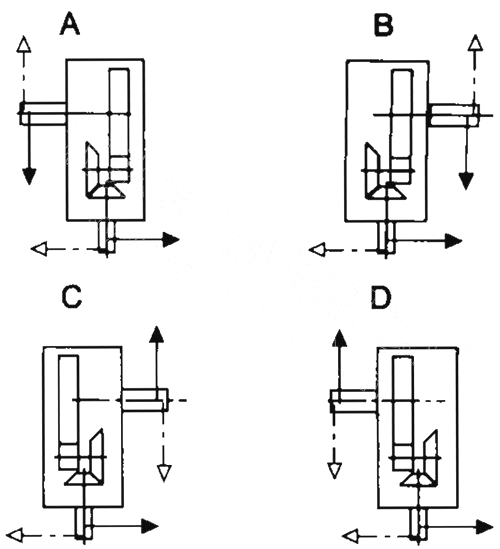

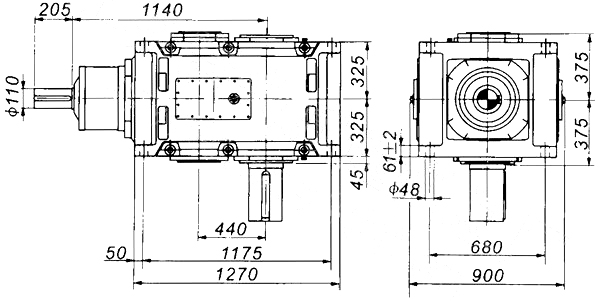

B2SV系列外型及安装尺寸图

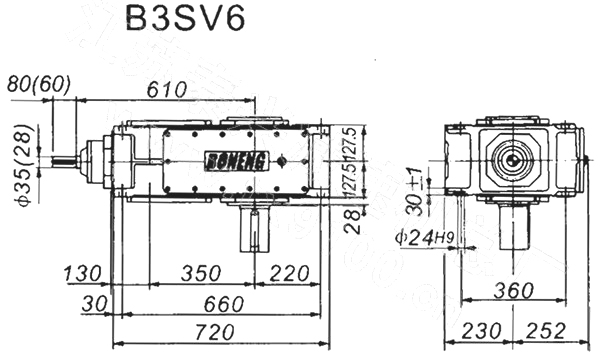

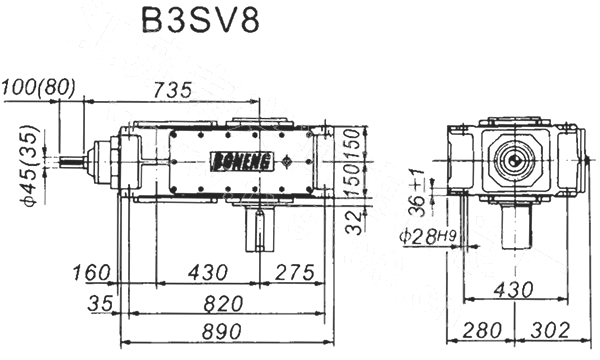

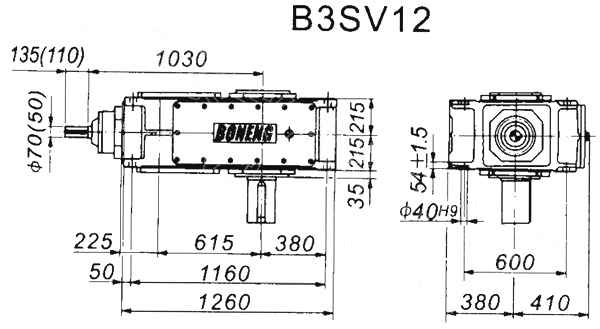

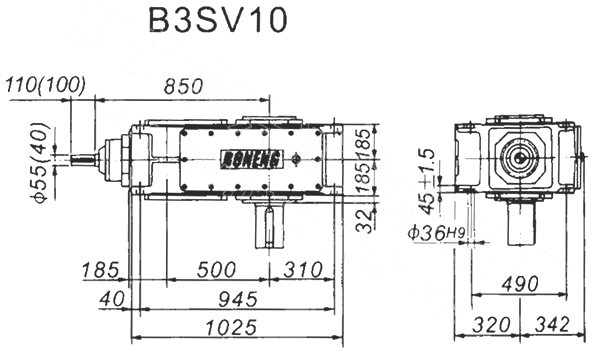

B3SV系列外型及安装尺寸图

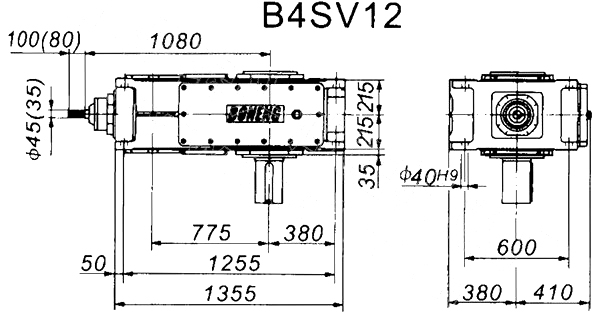

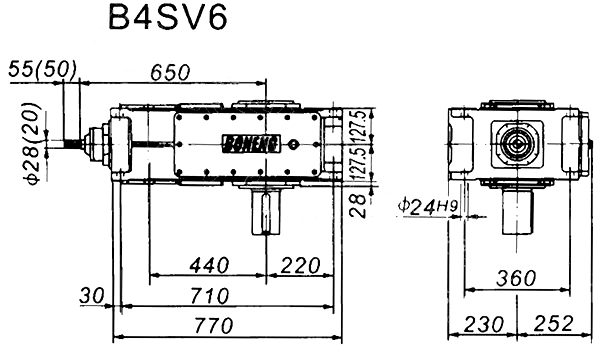

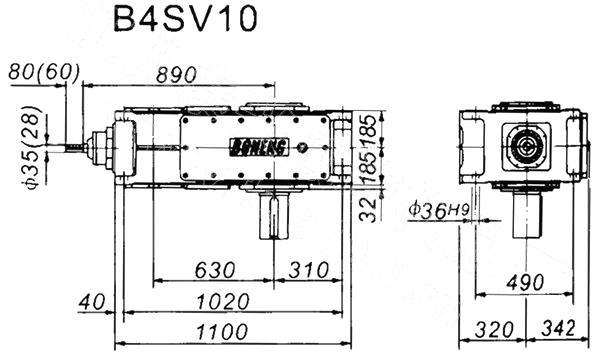

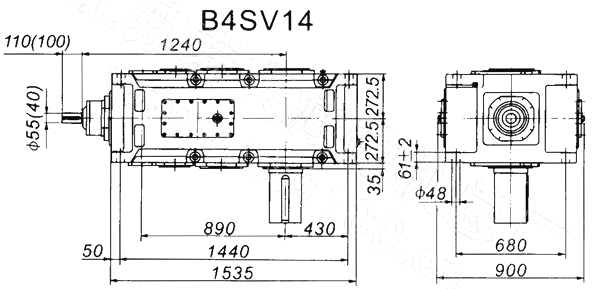

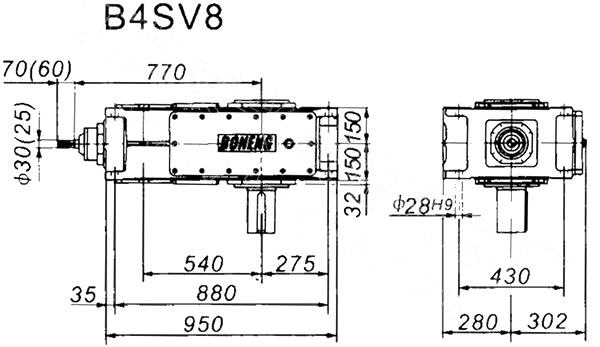

B4SV系列外型及安装尺寸图
