产品编号：3211242814

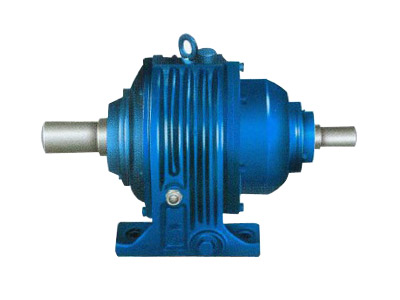

产品名称：NGW-S型行星齿轮减速器(三级)
产品类别：行星齿轮减速机系列
产品型号：NGW-S

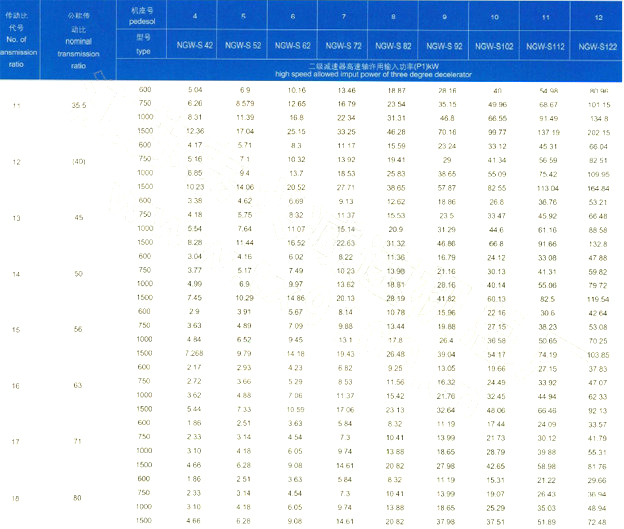

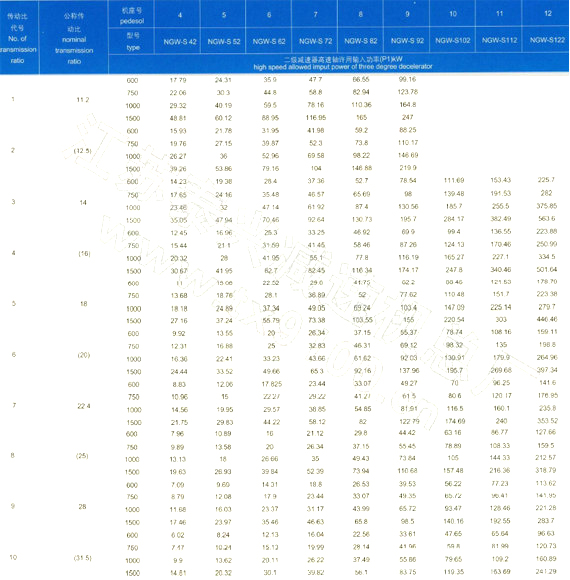

本产品由弧齿轮锥齿轮传动和行星齿轮传动组合而成，包括两级、三级两个系列的NGW型行星齿轮减速器。主要用于冶金、矿山起重运输入及通用机械设备。其适用条件如下： 高速轴最高转速不超过1500r／min； 齿轮圆周速度不超过13m/s； 工作环境温度为-40℃～45℃： 可正、反向运转(正向顺时针为优选方向)。 1．型式与尺寸 1.1装配型式 1.2型号与标记 1.2.1减速器的型号：包括减速器的系列代号，机座号、传动级数、传动比代号、装配型式。 系列代号：由行星减速器NGW和组合级弧齿锥齿(伞齿)轮的(伞)字汉语拼音字头S组成， “NGW-S”代表系列代号。 规格：机座号传动级数传动比代号及装配型式用顺序数字表示之一。 1.2.2减速器标牌内容：应包括减速器名称型号规格传动比装配型式高速轴许用功率及转速润滑油粘度减速器重量出厂编号和出厂日期等。 1.3NGW-S两级减速器型式与尺寸见图1及表1。 2.减速器的承载能力 两级减速器输入功率见表3
