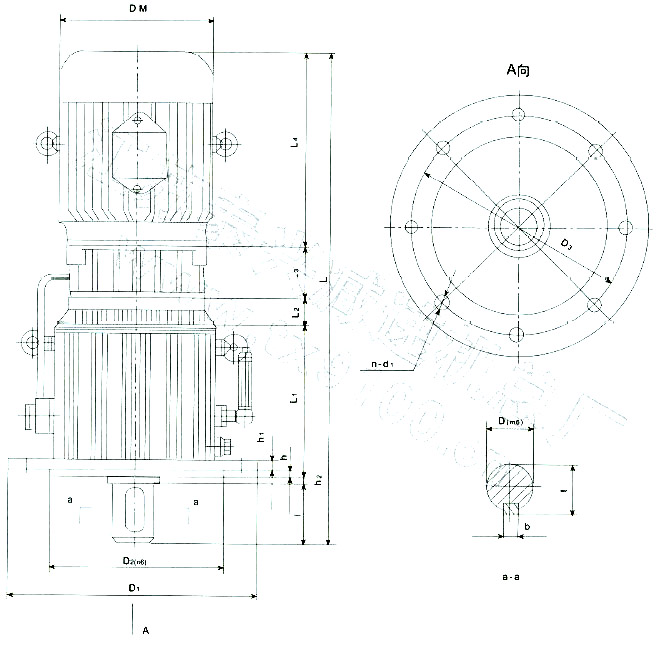

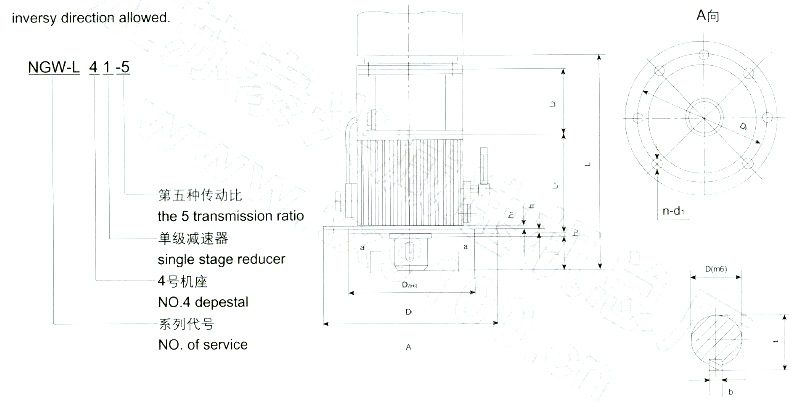

产品介绍产品图纸

产品编号：3211245214

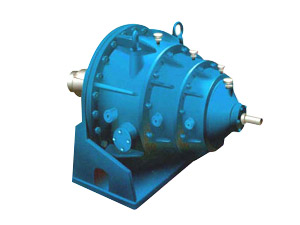

产品名称：NGW-L型行星齿轮减速器(两级)
产品类别：行星齿轮减速机系列
产品型号：NGW-L

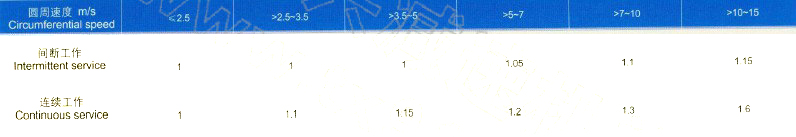

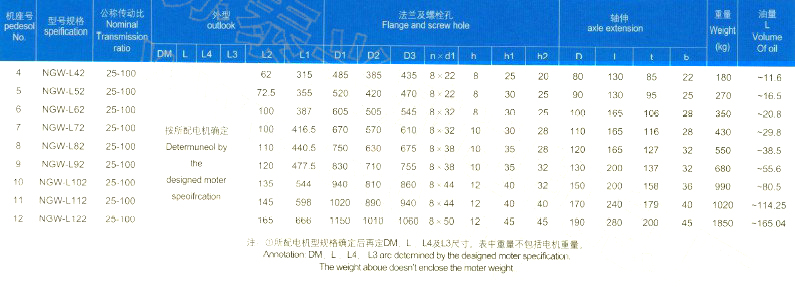

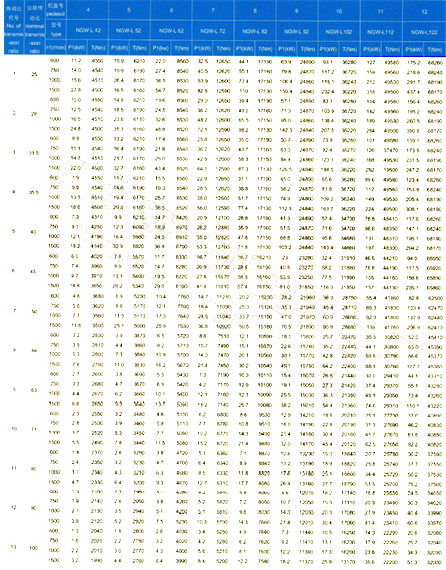

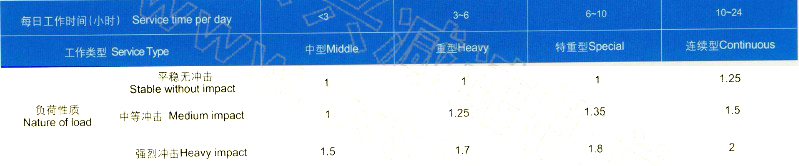

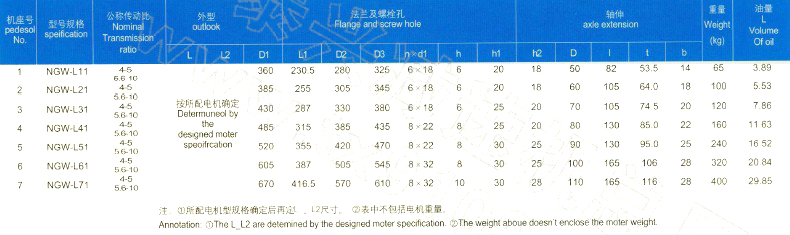

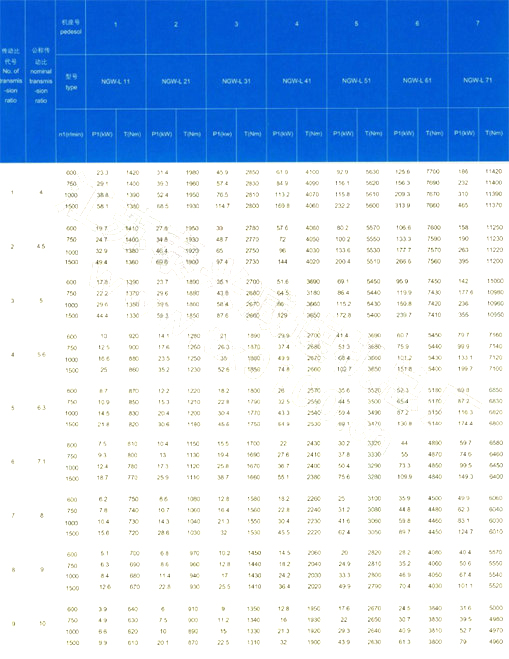

产品由NGW—L型单级L11-L71，两级L42—L122两种系列组成，适用于；台金起重运输轻化及通用机械设备，适用条件如下： 高速轴最高转速不超过1 500r／mln。 齿轮圆周速度不超过15m／s。 工作环境温度为-40℃～45℃，低于℃，启动前润滑油应预热至0℃以上，可正反两方向运转。 四、减速器的选用方法 1．选用NGW型单级行星减速器时，应根据使用条件： Px-选用输入功率 Ps-实际输入功率 Tx-选用输入扭矩 K1-使用系数 K2-与润滑条件有关的系数 五、带电机两极减速器的选用 两极减速器选用方法和单级减速器相同．但需根据承载能力匹配电机。 1．配用电机，丫系列立式异步电动机或防爆异步电动机。 2、为选用减速器方便起见．电动机和减速器的匹配分下列三种情况编制和选用表： a．减速器入轴功率为电机功率的0.94—1.4倍时，即按单级选用方法计算后，K1。K2之乘积小于1.4者，可以电机全容量选用。以”○”表示，并定名为基本规格。常用于平稳连续或轻度；中击的工作负荷。 b．减速器入轴功率为电机功率的1.4—2.5倍，即按单级选用方法计算后，K1．K2之乘积小于2.5者，可以电机全容量选用。以“△”表示，多用于中等冲击或严重冲击的工作负荷。 c、a、b两项之具体倍数值，应以表列功率值同电机功率值比较而定。 d、配用电机功率为减速器入轴功率的1.1-1.2倍时，应以单级选用方法按输出许用扭矩选用．并在减速器高速轴设安全装置，以防过载运转。

产品由NGW—L型单级L11-L71，两级L42—L122两种系列组成，适用于；台金起重运输轻化及通用机械设备，适用条件如下： 高速轴最高转速不超过1 500r／mln。 齿轮圆周速度不超过15m／s。 工作环境温度为-40℃～45℃，低于℃，启动前润滑油应预热至0℃以上，可正反两方向运转。 四、减速器的选用方法 1．选用NGW型单级行星减速器时，应根据使用条件： Px-选用输入功率 Ps-实际输入功率 Tx-选用输入扭矩 K1-使用系数 K2-与润滑条件有关的系数 五、带电机两极减速器的选用 两极减速器选用方法和单级减速器相同．但需根据承载能力匹配电机。 1．配用电机，丫系列立式异步电动机或防爆异步电动机。 2、为选用减速器方便起见．电动机和减速器的匹配分下列三种情况编制和选用表： a．减速器入轴功率为电机功率的0.94—1.4倍时，即按单级选用方法计算后，K1。K2之乘积小于1.4者，可以电机全容量选用。以”○”表示，并定名为基本规格。常用于平稳连续或轻度；中击的工作负荷。 b．减速器入轴功率为电机功率的1.4—2.5倍，即按单级选用方法计算后，K1．K2之乘积小于2.5者，可以电机全容量选用。以“△”表示，多用于中等冲击或严重冲击的工作负荷。 c、a、b两项之具体倍数值，应以表列功率值同电机功率值比较而定。 d、配用电机功率为减速器入轴功率的1.1-1.2倍时，应以单级选用方法按输出许用扭矩选用．并在减速器高速轴设安全装置，以防过载运转。
