   当前位置:首页 > 产品中心 > 立式化工搅拌设备
点击查看图片

产品介绍产品图纸

1、摆线针轮减速机的使用范围:
摆线针轮减速机是依照少齿差行星传动原理,摆线针齿啮合实现减速机的一种机械,该机分卧式、立式、双轴型和直联型等装配方式,是冶金、矿山、建筑、化工、纺织、轻工业等行业的首选设备。
2、摆线针轮减速机的主要特点:
a、减速比大、效率高:一级传动减速比为9-87,双级传动减速比为121-7569,多级组合可达数万,且针齿啮合系套式滚动摩擦,啮合表面无相对滑动,故一级减速效率达94%。
b、运转平稳、噪音低:在运转中同时接触的齿数较多,重合度大,运转平稳,过载能力强,振动和噪音低,各种规格的机型噪音均在85dB(A)以下。
c、使用可靠,寿命长:因主要零件是采用高碳合金钢淬火处理(HRC58-62),再精磨而成,且摆线齿与针齿套合传递至针齿形成滚动摩擦时,摩擦系数小,使啮合区无相对滑动,磨损极小,所以经久耐用。
d、结构紧凑,体积小:与同功率的其它减速机相比,重量体积小1/3以上,由于是行星传动,输入轴和输出轴在同一轴线上,以获得尽可能小的尺寸。
3、摆线针轮减速机型号标定法:

单级传动:

电动机功率为0.55KW
减速比为23
型号为10(X系列用相应X型号表示)

配置Y系列电动机
卧式安装(立式安装用L表示)。
B系列摆线针轮减速机(X系列用X表示)
?
双级传动

电动机功率为0.55KW
减速比为473
型号为13号与11号组合(X系列用相应X型号表示)

配置Y系列电动机
双级传动
卧式安装(立式安装用L表示)
B系列摆线针轮减速机(X系列用X表示)


注:型号表示法中字母D代表配置Y系列电动机

摆线针轮减速机型号对照表(承载能力)

减速机系列 型号对照
X系列 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 X12
B系列各种型号 B10 B11 B12 B13 B14 ? B15 B16 B17 B18 B19
B0 B1 B2 B3 B4 ? B5 B6 B7 B8 B9
B12 B15 B18 B22 B27 ? B33 B39 B45 B55 B65
B120 B150 B180 B220 B270 ? B330 B390 B450 B550 B650

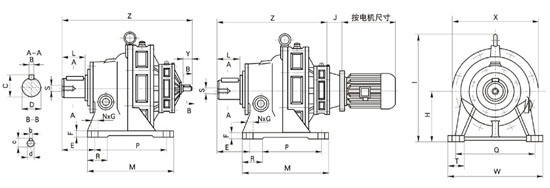

BWE、BWED、XWE、XWED型(双级)外形及安装尺寸



机号 外型尺寸 安装尺寸 轴端尺寸 重量
M W Z I X J H E F P Q R S T N G B C D L b c d Y BWE BWED(约)
BWE BWED

BWE、BWED120-195号
B120 200 320 368 319 306 240
140 144 20 150 280 ? M8 60 4 13 14 48.5 45 68 5 17 15 22 50 BWE







130 250 390 417 368 356 300 160 159 25 200 340 ? M12 75 4 17 16 59 55 80 5 17 15 22 82
131 250 390 443 373 356 300 160 159 25 200 240 65 M12 75 4 17 15 59 55 80 6 20.5 18 35 90
141 380 400 505 435 425 340 200 153 25 320 340 65 M12 80 4 22 20 74.5 70 100 6 20.5 18 35 140
142 380 400 534 459 425 340 200 153 25 320 340 100 M12 80 4 22 20 74.5 70 100 6 24.5 22 40 155
152 440 470 635 535 504 400 240 155 32 380 420 ? M16 80 4 22 25 95 90 116 6 24.5 22 40 240
153 440 470 643 547 504 400 240 155 32 380 420 ? M16 80 4 22 25 95 90 116 8 33 30 55 260
163 520 560 741 645 605 500 280 199 35 440 500 ? M20 90 4 26 28 106 100 139 8 33 30 55 460
174 600 690 863 754 706 616 325 230 40 500 630 ? M24 105 6 26 28 116 110 150 10 38 35 62 680
185 810 880 1113 983 880 760 420 324 50 660 800 ? M30 160 6 32 32 137 130 202 14 48.5 45 70 1320
195 1040 1160 1502 1350 1160 1000 540 485 60 840 1050 ? M42 200 6 45 45 190 180 330 14 48.5 45 70 ?

XWE、XWED42-128号
X42 195 330 372 319 316 240
150 169 22 145 290 ? M8 65 4 16 14 48.5 45 72 5 17 15 22 50 XWE







53 260 420 479 409 356 300 160 206 25 150 370 ? M12 75 4 16 16 59 55 91 6 20.5 18 35 110
63 335 430 524 454 425 340 200 125 30 275 380 ? M12 75 4 22 18 69 65 89 6 20.5 18 35 150
64 335 430 552 478 425 340 200 125 30 275 380 ? M12 75 4 22 18 69 65 89 6 24.5 22 40 160
74 380 470 582 508 484 400 220 145 30 320 420 ? M16 95 4 22 22 85 80 109 6 24.5 22 40 230
84 440 430 648 574 514 400 250 155 35 380 480 ? M16 120 4 22 25 95 90 120 6 24.5 22 40 260
85 440 530 682 586 514 400 250 155 35 380 480 ? M15 120 4 22 25 95 90 120 8 33 30 55 290
95 560 620 784 688 614 500 290 186 40 480 560 ? M20 120 4 26 28 106 100 141 8 33 30 55 470
106 600 690 863 754 706 616 325 230 40 500 630 ? M24 105 6 26 28 116 110 150 10 38 35 62 380
117 810 880 1108 983 880 760 420 324 50 660 800 ? M30 160 6 32 32 137 130 202 12 43 40 65 1320
128 1040 1160 1502 1350 1160 1000 540 485 60 840 1050 ? M42 200 6 45 45 190 180 330 14 48.5 45 70 ?

    1、摆线针轮减速机的使用范围:
    摆线针轮减速机是依照少齿差行星传动原理,摆线针齿啮合实现减速机的一种机械,该机分卧式、立式、双轴型和直联型等装配方式,是冶金、矿山、建筑、化工、纺织、轻工业等行业的首选设备。
    2、摆线针轮减速机的主要特点:
    a、减速比大、效率高:一级传动减速比为9-87,双级传动减速比为121-7569,多级组合可达数万,且针齿啮合系套式滚动摩擦,啮合表面无相对滑动,故一级减速效率达94%。
    b、运转平稳、噪音低:在运转中同时接触的齿数较多,重合度大,运转平稳,过载能力强,振动和噪音低,各种规格的机型噪音均在85dB(A)以下。
    c、使用可靠,寿命长:因主要零件是采用高碳合金钢淬火处理(HRC58-62),再精磨而成,且摆线齿与针齿套合传递至针齿形成滚动摩擦时,摩擦系数小,使啮合区无相对滑动,磨损极小,所以经久耐用。
    d、结构紧凑,体积小:与同功率的其它减速机相比,重量体积小1/3以上,由于是行星传动,输入轴和输出轴在同一轴线上,以获得尽可能小的尺寸。
    3、摆线针轮减速机型号标定法:

    单级传动:

    电动机功率为0.55KW
    减速比为23
    型号为10(X系列用相应X型号表示)

    配置Y系列电动机
    卧式安装(立式安装用L表示)。
    B系列摆线针轮减速机(X系列用X表示)
    ?
    双级传动

    电动机功率为0.55KW
    减速比为473
    型号为13号与11号组合(X系列用相应X型号表示)

    配置Y系列电动机
    双级传动
    卧式安装(立式安装用L表示)
    B系列摆线针轮减速机(X系列用X表示)


    注:型号表示法中字母D代表配置Y系列电动机

    摆线针轮减速机型号对照表(承载能力)

    减速机系列 型号对照
    X系列 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 X12
    B系列各种型号 B10 B11 B12 B13 B14 ? B15 B16 B17 B18 B19
    B0 B1 B2 B3 B4 ? B5 B6 B7 B8 B9
    B12 B15 B18 B22 B27 ? B33 B39 B45 B55 B65
    B120 B150 B180 B220 B270 ? B330 B390 B450 B550 B650


    BWE、BWED、XWE、XWED型(双级)外形及安装尺寸



    机号 外型尺寸 安装尺寸 轴端尺寸 重量
    M W Z I X J H E F P Q R S T N G B C D L b c d Y BWE BWED(约)
    BWE BWED

    BWE、BWED120-195号
    B120 200 320 368 319 306 240
    140 144 20 150 280 ? M8 60 4 13 14 48.5 45 68 5 17 15 22 50 BWE







    130 250 390 417 368 356 300 160 159 25 200 340 ? M12 75 4 17 16 59 55 80 5 17 15 22 82
    131 250 390 443 373 356 300 160 159 25 200 240 65 M12 75 4 17 15 59 55 80 6 20.5 18 35 90
    141 380 400 505 435 425 340 200 153 25 320 340 65 M12 80 4 22 20 74.5 70 100 6 20.5 18 35 140
    142 380 400 534 459 425 340 200 153 25 320 340 100 M12 80 4 22 20 74.5 70 100 6 24.5 22 40 155
    152 440 470 635 535 504 400 240 155 32 380 420 ? M16 80 4 22 25 95 90 116 6 24.5 22 40 240
    153 440 470 643 547 504 400 240 155 32 380 420 ? M16 80 4 22 25 95 90 116 8 33 30 55 260
    163 520 560 741 645 605 500 280 199 35 440 500 ? M20 90 4 26 28 106 100 139 8 33 30 55 460
    174 600 690 863 754 706 616 325 230 40 500 630 ? M24 105 6 26 28 116 110 150 10 38 35 62 680
    185 810 880 1113 983 880 760 420 324 50 660 800 ? M30 160 6 32 32 137 130 202 14 48.5 45 70 1320
    195 1040 1160 1502 1350 1160 1000 540 485 60 840 1050 ? M42 200 6 45 45 190 180 330 14 48.5 45 70 ?

    XWE、XWED42-128号
    X42 195 330 372 319 316 240
    150 169 22 145 290 ? M8 65 4 16 14 48.5 45 72 5 17 15 22 50 XWE







    53 260 420 479 409 356 300 160 206 25 150 370 ? M12 75 4 16 16 59 55 91 6 20.5 18 35 110
    63 335 430 524 454 425 340 200 125 30 275 380 ? M12 75 4 22 18 69 65 89 6 20.5 18 35 150
    64 335 430 552 478 425 340 200 125 30 275 380 ? M12 75 4 22 18 69 65 89 6 24.5 22 40 160
    74 380 470 582 508 484 400 220 145 30 320 420 ? M16 95 4 22 22 85 80 109 6 24.5 22 40 230
    84 440 430 648 574 514 400 250 155 35 380 480 ? M16 120 4 22 25 95 90 120 6 24.5 22 40 260
    85 440 530 682 586 514 400 250 155 35 380 480 ? M15 120 4 22 25 95 90 120 8 33 30 55 290
    95 560 620 784 688 614 500 290 186 40 480 560 ? M20 120 4 26 28 106 100 141 8 33 30 55 470
    106 600 690 863 754 706 616 325 230 40 500 630 ? M24 105 6 26 28 116 110 150 10 38 35 62 380
    117 810 880 1108 983 880 760 420 324 50 660 800 ? M30 160 6 32 32 137 130 202 12 43 40 65 1320
    128 1040 1160 1502 1350 1160 1000 540 485 60 840 1050 ? M42 200 6 45 45 190 180 330 14 48.5 45 70 ?
