产品介绍产品图纸

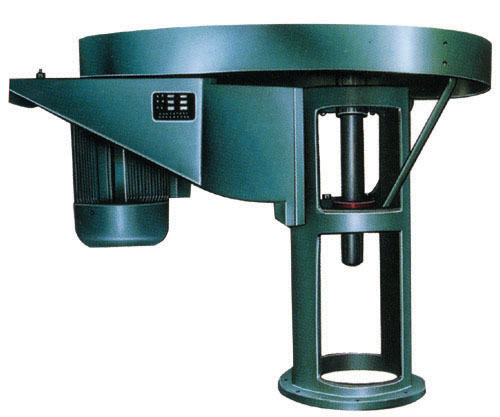

本系列是在原化工部标准HG5-747-78的基础上改进和发展的产品，其中PV型肛用窄V带传动，效率更高，寿命更长；PT型采用同步齿形带传动，其外形紧凑，传动比准确，无滑差又节能。
　　 本系列减速机输出轴只有一种形式，并配套供应夹壳联轴器（HG5-213-65），若有特殊要求，须在订货时说明。
　　 本系列允许正反方向运转，也可用于有防爆要求的场合，除配上防爆电机外，还须配上专用防静电V带

1、概述

　　 本系列是在原化工部标准HG5-747-78的基础上改进和发展的产品，其中PV型肛用窄V带传动，效率更高，寿命更长；PT型采用同步齿形带传动，其外形紧凑，传动比准确，无滑差又节能。
　　 本系列减速机输出轴只有一种形式，并配套供应夹壳联轴器（HG5-213-65），若有特殊要求，须在订货时说明。
　　 本系列允许正反方向运转，也可用于有防爆要求的场合，除配上防爆电机外，还须配上专用防静电V带。

2、减速机选型表

传动比i 4.53 3.63 4.53 3.63 2.96 减速机型号 输出转速 200 250 320 400 500 电机功率 6极电极1000r/min 4极电极1500r/min P/n代号 0.55 × × 1 3 7 PA2 PV1 PT1 0.75 × 1/6 2 4 8 1.1 2/6 3/6 11 5 9 1.5 5/6 4/6 12 6 10 2.2 6/6 7/6 16 13 14 PA4 PV2,PT2 3.0 1/6 8/6 17 19 15 4.0 2/6 3/6 18 20 22 PB4 PV3,PT3 5.5 1/6 4/6 1 21 23 7.5 2/6 4/6 2 4 7 PC3 PV4 PT4 11 3/6 5/6 3 5 8 15 × 6/6 1 6 9 18.5 × × 2 3 5 PC5 PV5,PT5 22 × × × 4 6

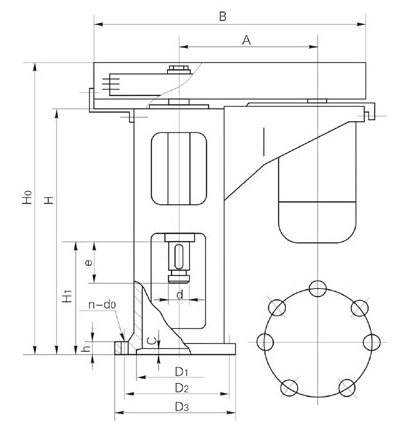

3、P型减速机主要参数及尺寸

机型号	输出轴直径d	许用出轴扭矩	中心距A		传动比	外形及安装尺寸												减速机自重
			PA,PB PC,PV	PT		B		H0	H	H1	e	D1 H8	D2	D3	C	h	n-d0
						PA,PB PC,PV	PT
PA3,PV1 PT1,PA4 PV2,PT2	30k6	58	286	260	4.53	790	470	770	645	343	75	240	285	315	5	16	6-14	123
			325		308
			3.63		2.96
PB4 PV3 PT3	40k6	135	423	364	4.53	985	820	935	780	406	95	260	320	355	6	18	6-18	220
			432		3.63
			440		2.96
PC3,PV4,PT4,/ PC5,PV5,PT5	55m6/ 65m/6	360/ 720	654	485	4.53	1400	1150	1000	850	450	125/ 145	325	400	435	6	22	8-18	400/ 485
			654		3.63
			643		2.96

注：PB4若选用带括弧的安装尺寸，订货时请注明。
