产品介绍产品图纸

本贡架可直接与我厂的XLD型减速机10种机型联接

型号标定方法示例：

机架高度代号Ⅰ型：普通型； Ⅱ型：增高型 减速机输出轴轴径（mm） 减速机型号（3＃-12＃） 机架代号

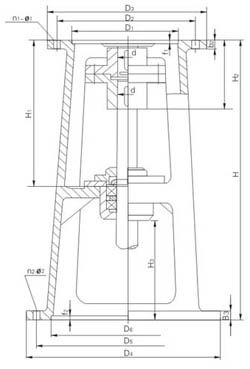

JXLD型机架主要参数及尺寸

机架代号	减速机出轴轴径d	搅拌轴轴端尺寸														外形及联接尺寸												Ⅰ型			Ⅱ型
		d1	M	d2	d3(K6)	h1	h2	h3	h4	h5	h6	b	b1	t	t1	H1	H2	D3	D2	D1	n1-φ1	D4	D5	D6(H9)	t2	b2	n2-φ2	H	H3	重量(kg)	H	H	重量(kg)
JXLD3	35	40	M45×1.5	42.8	45	60	215	10	3	16	50	10	6	30	41	291	136	230	200	170	6-12	410	360	300	6	18	6-18	520	170	55	610	260	80
JXLD4	45	50	M55×2	52	55	75	235	14	4	22	69	14	8	39.5	51	335	175	260	230	200	6-12	450	400	335	6	18	6-18	570	155	80	670	255	86
JXLD5	55	60	M65×2	62	65	75	301	14	4	22	70	16	8	49	61	404	178	340	310	270	6-13	500	450	385	6	22	8-18	650	157	110	750	257	120
JXLD6	65	70	M75×2	72	75	90	277	16	4	25	85	18	10	58	70	402	215	400	360	316	8-16	530	480	410	8	22	12-18	660	168	130	760	268	145
JXLD7	80	85	M90×2	87	90	105	316	20	4	30	100	22	12	71	84	441	230	430	390	345	8-18	565	510	430	8	24	12-22	740	194	160	860	314	178
JXLD8	90	95	M100×2	97	100	125	320	20	4	30	120	25	12	81	94	471	276	490	450	400	12-18	565	510	430	8	28	12-22	800	212	208	920	332	230
JXLD9	100	105	M110×2	107	110	125	308	20	4	31	120	28	14	90	104	496	313	580	520	455	12-22	580	520	455	10	30	12-22	810	191	235	920	301	262
JXLD10	110	115	M120×2	117	120	155	267	24	4	35	150	28	14	100	114	475	363	650	590	520	12-22	650	690	520	12	30	12-22	830	221	300	950	341	345
JXLD11	130	135	M140×2	137	140	155	301	28	4	39	150	32	14	119	132	521	375	880	800	680	12-38	880	800	680	12	30	12-37	850	185	480	970	305	538
JXLD12	180	190	M200×3	196	200	284	377	36	4	48	280	45	16	165	190	757	664	1160	1020	900	8-39	1160	1020	900	12	45	8-39	1200	235		350	385

注：图示所注“h2”仅与本样本XLD系列减速机相配，如选用其他型号或其他厂家减速机，“H2”需另计算，Ⅰ型为普通型；Ⅱ型为增高型、除H、H2尺寸加大外，其余尺寸与Ⅰ型相同。

本贡架可直接与我厂的XLD型减速机10种机型联接

型号标定方法示例：

机架高度代号Ⅰ型：普通型； Ⅱ型：增高型 减速机输出轴轴径（mm） 减速机型号（3＃-12＃） 机架代号

JXLD型机架主要参数及尺寸



机架代号	减速机出轴轴径d	搅拌轴轴端尺寸														外形及联接尺寸												Ⅰ型			Ⅱ型
		d1	M	d2	d3(K6)	h1	h2	h3	h4	h5	h6	b	b1	t	t1	H1	H2	D3	D2	D1	n1-φ1	D4	D5	D6(H9)	t2	b2	n2-φ2	H	H3	重量(kg)	H	H	重量(kg)
JXLD3	35	40	M45×1.5	42.8	45	60	215	10	3	16	50	10	6	30	41	291	136	230	200	170	6-12	410	360	300	6	18	6-18	520	170	55	610	260	80
JXLD4	45	50	M55×2	52	55	75	235	14	4	22	69	14	8	39.5	51	335	175	260	230	200	6-12	450	400	335	6	18	6-18	570	155	80	670	255	86
JXLD5	55	60	M65×2	62	65	75	301	14	4	22	70	16	8	49	61	404	178	340	310	270	6-13	500	450	385	6	22	8-18	650	157	110	750	257	120
JXLD6	65	70	M75×2	72	75	90	277	16	4	25	85	18	10	58	70	402	215	400	360	316	8-16	530	480	410	8	22	12-18	660	168	130	760	268	145
JXLD7	80	85	M90×2	87	90	105	316	20	4	30	100	22	12	71	84	441	230	430	390	345	8-18	565	510	430	8	24	12-22	740	194	160	860	314	178
JXLD8	90	95	M100×2	97	100	125	320	20	4	30	120	25	12	81	94	471	276	490	450	400	12-18	565	510	430	8	28	12-22	800	212	208	920	332	230
JXLD9	100	105	M110×2	107	110	125	308	20	4	31	120	28	14	90	104	496	313	580	520	455	12-22	580	520	455	10	30	12-22	810	191	235	920	301	262
JXLD10	110	115	M120×2	117	120	155	267	24	4	35	150	28	14	100	114	475	363	650	590	520	12-22	650	690	520	12	30	12-22	830	221	300	950	341	345
JXLD11	130	135	M140×2	137	140	155	301	28	4	39	150	32	14	119	132	521	375	880	800	680	12-38	880	800	680	12	30	12-37	850	185	480	970	305	538
JXLD12	180	190	M200×3	196	200	284	377	36	4	48	280	45	16	165	190	757	664	1160	1020	900	8-39	1160	1020	900	12	45	8-39	1200	235		350	385

注：图示所注“h2”仅与本样本XLD系列减速机相配，如选用其他型号或其他厂家减速机，“H2”需另计算，Ⅰ型为普通型；Ⅱ型为增高型、除H、H2尺寸加大外，其余尺寸与Ⅰ型相同。
