产品介绍产品图纸

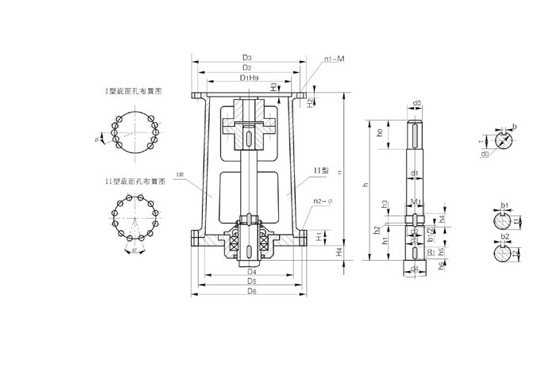

DXJ型单支点机架主要参数及尺寸 机架型号 H H1 H2 H3 H4 输入端接口 输出端接口 D1 D2 D3 n1-M D4 D5 D6 a° n2-φ DXJ30AB 470 40 15 4 45 140 200 160 230 190 260 4-M10 6-M12 240 285 315 Ⅰ20 Ⅱ30 10-φ14 12-φ14 DXJ35A 524 48 15 5 47 170 200 230 6-M10 6-M12 260 320 360 Ⅰ20 Ⅱ30 10-φ14 12-φ14 DXJ40AB 524 48 15 4 47 200 230 230 260 260 290 6-M10 6-M12 260 320 360 Ⅰ20 Ⅱ30 10-φ14 12-φ14 DXJ45A 524 48 15 5 49 200 230 260 6-M10 6-M12 260 320 360 Ⅰ20 Ⅱ30 10-φ14 12-φ14 DXJ55AB 570 60 20 6 5 47 270 310 305 340 6-M10 8-M16 325 400 435 30 12-φ14 DXJ65A 634 68 20 6 5 58 316 360 400 8-M12 8-M16 350 420 460 30 12-φ18 DXJ70AB 634 68 20 6 58 316(320) 320 360 400 8-M12 8-M16 350 420 460 30 12-φ18 DXJ80AB 678 76 25 6 5 70 345 360 390 410 430 460 8-M16 8-M20 380 455 495 30 12-φ18 DXJ90A 700 80 25 7 72 400 450 490 12-M16 12-M20 430 510 555 30 12-φ23 DXJ100AB 740 80 25 9 5 76 455(460) 470 520 580 12-M20 480 560 600 22.5 16-φ23 DXJ110A 840 80 30 11 6 76 520 590 650 12-M20 560 650 700 22.5 16-φ27 DXJ120A 840 80 30 11 6 76 520 590 650 12-M20 560 650 700 22.5 16-φ27 DXJ130AB 950 94 30 11 9 85 680 800 880 12-M30 720 810 880 18 20-φ27 DXJ140A 950 94 30 11 9 85 680 800 880 12-M30 720 810 880 18 20-φ27 DXJ150AB 950 94 35 14 10 85 820 940 1020 16-M30 840 940 1020 22.5 16-φ33 DXJ160AB 950 100 35 14 10 95 820 940 1020 16-M30 840 940 1020 22.5 16-φ33 DXJ180AB 1050 100 40 14 10 115 960 1080 1160 20-M30 970 1080 1160 18 20-φ33 机架型号 h(A/B) 搅拌轴轴端尺寸 重量kg h0 h1 h2 h3 h4 h5 h6 d0 d1 d2 M1 d3(h9) d4 b t t1 b1 t2 b2 DXJ30AB 431/445 53 103 3 13 22 30 3 30 32 32.8 M35×1.5 35 40 8 26 31 6 31.5 6 48 DXJ35A 490 53 113 3 15 24 40 3 35 42 42.8 M45×1.5 45 50 10 30 41 6 41.5 6 62 DXJ40AB 479/482 69 113 3 15 24 40 3 40 42 42.8 M45×1.5 45 50 12 35 41 6 41.5 6 62 DXJ45A 481 69 113 3 15 28 40 3 45 47 47.8 M50×1.5 50 65 14 39.5 46 8 46 8 67 DXJ55AB 530 80 118 4 15 27 40 3 55 57 57 M60×2 60 65 16 49 56 8 56 8 107 DXJ65A 590 87 143 4 18 32 50 3 65 71 72 M75×2 75 80 18 58 69 10 70 10 150 DXJ70AB 590/580 87 143 4 18 32 50 3 70 71 72 M75×2 75 80 20 62.5 69 10 70 10 150 DXJ80AB 630/590 91 163 4 18 32 60 3 80 81 82 M85×2 85 90 22 71 79 10 80 10 213 DXJ90A 636 125 168 4 20 36 60 3 90 91 92 M95×2 95 110 25 81 89 12 90 12 276 DXJ100AB 667/641 134 178 4 24 42 60 3 100 111 112 M115×2 115 125 28 90 109 14 109.5 14 326 DXJ110A 712 155 178 4 24 42 60 3 110 112 112 M115×2 115 125 28 100 109 14 109.5 14 505 DXJ120A 712 155 178 4 24 42 60 3 120 122 122 M125×2 125 140 32 108 119 14 119.5 14 5410 DXJ130AB 815/815 197 208 4 28 46 70 3 130 135 137 M140×2 140 150 32 119 132 14 134.5 14 689 DXJ140A 815 197 208 4 32 52 70 3 140 145 147 M150×2 150 160 36 128 142 16 144 16 696 DXJ150AB 根据减速机型号而定 210 208 4 32 52 70 3 150 155 156 M160×3 160 170 36 138 152 16 154 16 708 DXJ160AB 210 227 4 32 52 80 3 160 165 166 M170×3 170 180 40 147 162 16 164 16 930 DXJ180AB 290 242 4 36 58 90 3 180 185 186 B190×3 190 200 45 165 180 18 182 18 1240 注：图示所注“h”仅与本样本BLD、LC－Ⅱ、DC－Ⅱ系列减速机相配，如选用其他型号或其他厂家减速机，“h”需另行计算。
