产品介绍产品图纸
本公司生产近30类，计140多种搅拌器，从最常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。
搅拌器型号标注方法：
材料代号
搅拌器轴孔径
搅拌器的外径，
搅拌器型式代号

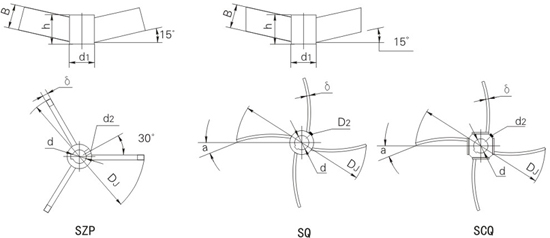

四叶后掠及三叶锥底平桨式
四叶后掠整体式－SQ、四叶后掠可拆式－SCQ、三叶锥底平桨式－SZP
本类搅拌器都为径流型搅拌器，配合指型挡板可得上下循环流循环量大，在挡板的配合下，剪切作用也好，适合在带椭圆底或锥底容器中固体分散、溶解、悬浮、传热及液相反应等反应过程。四叶后掠式比三叶后掠式搅拌强度、搅拌功率都要大。常用介质粘度μ＜2000cP，常用转速n＝100－300rpm。
四叶后掠型及三叶锥底型主要参数
DJ
d
d1
h
d2
δ1
B
重量(kg)
不锈钢/碳钢
SQ
SCQ
SEP
200
25
50
50
M6
6/4
20
0.863
1.19
0.785
220
30
60
60
M6
6/4
22
1.35
1.65
1.25
250
35
70
70
M8
8/5
25
2.21
2.69
2.04
280
40
75
75
M8
8/6
28
2.78
3.34
2.50
320
45
80
80
M8
8/6
32
3.23
3.88
2.94
360
50
85
85
M8
10/8
36
4.19
4.93
3.72
400
55
90
90
M10
10/8
40
488
5.73
4.72
450
60
100
100
M10
10/8
45
6.54
7.75
5.85
500
65
105
105
M10
12/10
50
8.67
10.0
7.66
560
70
110
110
M10
12/10
56
10.0
11.5
8.63
630
75
120
120
M12
12/10
60
12.5
14.5
10.9
710
80
130
130
M12
12/10
60
12.5
14.5
10.9
800
85
140
140
M12
12/10
80
22.9
26.1
19.6
900
90
150
150
M12
14/12
90
29.0
33.0
24.7
1000
100
160
160
M16
14/12
100
34.9
39.5
29.6
1120
110
180
180
M16
16/14
112
50.6
57.3
42.9
1250
120
190
190
M16
16/14
125
61.8
69.4
51.8
1400
130
200
200
M16
16/14
140
72.9
81.5
60.8
1600
140
210
210
M16
18/16
160
100
110
81.6
1800
150
220
220
M20
18/16
180
123
133
98.9
2000
160
240
240
M20
18/16
200
156
170
126
备注：搅拌器内孔可根据用户要求制作，轮毂高度一般与内孔相一致。
本公司生产近30类，计140多种搅拌器，从最常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。
搅拌器型号标注方法：
材料代号
搅拌器轴孔径
搅拌器的外径，
搅拌器型式代号
四叶后掠及三叶锥底平桨式
四叶后掠整体式－SQ、四叶后掠可拆式－SCQ、三叶锥底平桨式－SZP
本类搅拌器都为径流型搅拌器，配合指型挡板可得上下循环流循环量大，在挡板的配合下，剪切作用也好，适合在带椭圆底或锥底容器中固体分散、溶解、悬浮、传热及液相反应等反应过程。四叶后掠式比三叶后掠式搅拌强度、搅拌功率都要大。常用介质粘度μ＜2000cP，常用转速n＝100－300rpm。
四叶后掠型及三叶锥底型主要参数
DJ
d
d1
h
d2
δ1
B
重量(kg)
不锈钢/碳钢
SQ
SCQ
SEP
200
25
50
50
M6
6/4
20
0.863
1.19
0.785
220
30
60
60
M6
6/4
22
1.35
1.65
1.25
250
35
70
70
M8
8/5
25
2.21
2.69
2.04
280
40
75
75
M8
8/6
28
2.78
3.34
2.50
320
45
80
80
M8
8/6
32
3.23
3.88
2.94
360
50
85
85
M8
10/8
36
4.19
4.93
3.72
400
55
90
90
M10
10/8
40
488
5.73
4.72
450
60
100
100
M10
10/8
45
6.54
7.75
5.85
500
65
105
105
M10
12/10
50
8.67
10.0
7.66
560
70
110
110
M10
12/10
56
10.0
11.5
8.63
630
75
120
120
M12
12/10
60
12.5
14.5
10.9
710
80
130
130
M12
12/10
60
12.5
14.5
10.9
800
85
140
140
M12
12/10
80
22.9
26.1
19.6
900
90
150
150
M12
14/12
90
29.0
33.0
24.7
1000
100
160
160
M16
14/12
100
34.9
39.5
29.6
1120
110
180
180
M16
16/14
112
50.6
57.3
42.9
1250
120
190
190
M16
16/14
125
61.8
69.4
51.8
1400
130
200
200
M16
16/14
140
72.9
81.5
60.8
1600
140
210
210
M16
18/16
160
100
110
81.6
1800
150
220
220
M20
18/16
180
123
133
98.9
2000
160
240
240
M20
18/16
200
156
170
126
备注：搅拌器内孔可根据用户要求制作，轮毂高度一般与内孔相一致。
本公司生产近30类，计140多种搅拌器，从最常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。
搅拌器型号标注方法：
|
|
|
| 材料代号 | |
| 搅拌器轴孔径 | |
| 搅拌器的外径， | |
| 搅拌器型式代号 |
四叶后掠及三叶锥底平桨式
四叶后掠整体式－SQ、四叶后掠可拆式－SCQ、三叶锥底平桨式－SZP
本类搅拌器都为径流型搅拌器，配合指型挡板可得上下循环流循环量大，在挡板的配合下，剪切作用也好，适合在带椭圆底或锥底容器中固体分散、溶解、悬浮、传热及液相反应等反应过程。四叶后掠式比三叶后掠式搅拌强度、搅拌功率都要大。常用介质粘度μ＜2000cP，常用转速n＝100－300rpm。
四叶后掠型及三叶锥底型主要参数
| DJ | d | d1 | h | d2 | δ1 | B | 重量(kg) | ||
| 不锈钢/碳钢 | SQ | SCQ | SEP | ||||||
| 200 | 25 | 50 | 50 | M6 | 6/4 | 20 | 0.863 | 1.19 | 0.785 |
| 220 | 30 | 60 | 60 | M6 | 6/4 | 22 | 1.35 | 1.65 | 1.25 |
| 250 | 35 | 70 | 70 | M8 | 8/5 | 25 | 2.21 | 2.69 | 2.04 |
| 280 | 40 | 75 | 75 | M8 | 8/6 | 28 | 2.78 | 3.34 | 2.50 |
| 320 | 45 | 80 | 80 | M8 | 8/6 | 32 | 3.23 | 3.88 | 2.94 |
| 360 | 50 | 85 | 85 | M8 | 10/8 | 36 | 4.19 | 4.93 | 3.72 |
| 400 | 55 | 90 | 90 | M10 | 10/8 | 40 | 488 | 5.73 | 4.72 |
| 450 | 60 | 100 | 100 | M10 | 10/8 | 45 | 6.54 | 7.75 | 5.85 |
| 500 | 65 | 105 | 105 | M10 | 12/10 | 50 | 8.67 | 10.0 | 7.66 |
| 560 | 70 | 110 | 110 | M10 | 12/10 | 56 | 10.0 | 11.5 | 8.63 |
| 630 | 75 | 120 | 120 | M12 | 12/10 | 60 | 12.5 | 14.5 | 10.9 |
| 710 | 80 | 130 | 130 | M12 | 12/10 | 60 | 12.5 | 14.5 | 10.9 |
| 800 | 85 | 140 | 140 | M12 | 12/10 | 80 | 22.9 | 26.1 | 19.6 |
| 900 | 90 | 150 | 150 | M12 | 14/12 | 90 | 29.0 | 33.0 | 24.7 |
| 1000 | 100 | 160 | 160 | M16 | 14/12 | 100 |
34.9 |
39.5 | 29.6 |
| 1120 | 110 | 180 | 180 | M16 | 16/14 | 112 | 50.6 | 57.3 | 42.9 |
| 1250 | 120 | 190 | 190 | M16 | 16/14 | 125 | 61.8 | 69.4 | 51.8 |
| 1400 | 130 | 200 | 200 | M16 | 16/14 | 140 | 72.9 | 81.5 | 60.8 |
| 1600 | 140 | 210 | 210 | M16 | 18/16 | 160 | 100 | 110 | 81.6 |
| 1800 | 150 | 220 | 220 | M20 | 18/16 | 180 | 123 | 133 | 98.9 |
| 2000 | 160 | 240 | 240 | M20 | 18/16 | 200 | 156 | 170 | 126 |
备注：搅拌器内孔可根据用户要求制作，轮毂高度一般与内孔相一致。
-
本公司生产近30类，计140多种搅拌器，从最常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。
搅拌器型号标注方法：
|
|
|
| 材料代号 | |
| 搅拌器轴孔径 | |
| 搅拌器的外径， | |
| 搅拌器型式代号 |
四叶后掠及三叶锥底平桨式
四叶后掠整体式－SQ、四叶后掠可拆式－SCQ、三叶锥底平桨式－SZP
本类搅拌器都为径流型搅拌器，配合指型挡板可得上下循环流循环量大，在挡板的配合下，剪切作用也好，适合在带椭圆底或锥底容器中固体分散、溶解、悬浮、传热及液相反应等反应过程。四叶后掠式比三叶后掠式搅拌强度、搅拌功率都要大。常用介质粘度μ＜2000cP，常用转速n＝100－300rpm。
四叶后掠型及三叶锥底型主要参数
| DJ | d | d1 | h | d2 | δ1 | B | 重量(kg) | ||
| 不锈钢/碳钢 | SQ | SCQ | SEP | ||||||
| 200 | 25 | 50 | 50 | M6 | 6/4 | 20 | 0.863 | 1.19 | 0.785 |
| 220 | 30 | 60 | 60 | M6 | 6/4 | 22 | 1.35 | 1.65 | 1.25 |
| 250 | 35 | 70 | 70 | M8 | 8/5 | 25 | 2.21 | 2.69 | 2.04 |
| 280 | 40 | 75 | 75 | M8 | 8/6 | 28 | 2.78 | 3.34 | 2.50 |
| 320 | 45 | 80 | 80 | M8 | 8/6 | 32 | 3.23 | 3.88 | 2.94 |
| 360 | 50 | 85 | 85 | M8 | 10/8 | 36 | 4.19 | 4.93 | 3.72 |
| 400 | 55 | 90 | 90 | M10 | 10/8 | 40 | 488 | 5.73 | 4.72 |
| 450 | 60 | 100 | 100 | M10 | 10/8 | 45 | 6.54 | 7.75 | 5.85 |
| 500 | 65 | 105 | 105 | M10 | 12/10 | 50 | 8.67 | 10.0 | 7.66 |
| 560 | 70 | 110 | 110 | M10 | 12/10 | 56 | 10.0 | 11.5 | 8.63 |
| 630 | 75 | 120 | 120 | M12 | 12/10 | 60 | 12.5 | 14.5 | 10.9 |
| 710 | 80 | 130 | 130 | M12 | 12/10 | 60 | 12.5 | 14.5 | 10.9 |
| 800 | 85 | 140 | 140 | M12 | 12/10 | 80 | 22.9 | 26.1 | 19.6 |
| 900 | 90 | 150 | 150 | M12 | 14/12 | 90 | 29.0 | 33.0 | 24.7 |
| 1000 | 100 | 160 | 160 | M16 | 14/12 | 100 |
34.9 |
39.5 | 29.6 |
| 1120 | 110 | 180 | 180 | M16 | 16/14 | 112 | 50.6 | 57.3 | 42.9 |
| 1250 | 120 | 190 | 190 | M16 | 16/14 | 125 | 61.8 | 69.4 | 51.8 |
| 1400 | 130 | 200 | 200 | M16 | 16/14 | 140 | 72.9 | 81.5 | 60.8 |
| 1600 | 140 | 210 | 210 | M16 | 18/16 | 160 | 100 | 110 | 81.6 |
| 1800 | 150 | 220 | 220 | M20 | 18/16 | 180 | 123 | 133 | 98.9 |
| 2000 | 160 | 240 | 240 | M20 | 18/16 | 200 | 156 | 170 | 126 |
备注：搅拌器内孔可根据用户要求制作，轮毂高度一般与内孔相一致。
