   当前位置:首页 > 产品中心 > 立式化工搅拌设备
点击查看图片

产品介绍产品图纸

本公司生产近30类,计140多种搅拌器,从最常见的(包括已有的HB5标准,SB90标准各种搅拌器)到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造,也可根据用户生产工艺需求,代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

搅拌器型号标注方法:


材料代号
搅拌器轴孔径
搅拌器的外径,
搅拌器型式代号

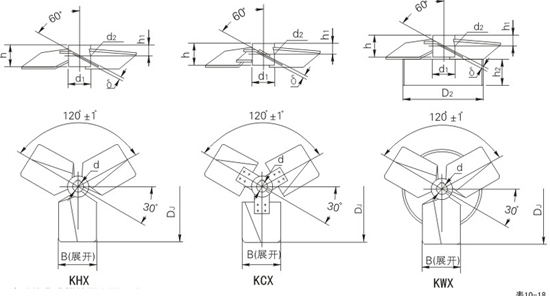

三宽叶旋桨式搅拌器
三宽叶旋桨式-KHX、三宽叶稳定环旋桨式-KWX、三宽叶可拆旋桨式-KCX


   旋桨式搅拌器的桨叶前部桨面与运动方面的倾角是连续变化的(与推进式桨一样),桨叶部份像斜叶桨面一样有一个固定倾角,所以它综合了推进式桨和斜叶涡轮式桨的特性,是一种应用广泛的搅拌器,它类似推进式属轴流形,循环能力大,动力消耗小,又像斜中涡轮桨剪切性能得到了提高,因此它的适用范围比较大。低粘液体混合、分散、溶解、固体悬浮、结晶、传热、液相反应等过程都适用,在一些气体吸收过程也得到了应用,三宽叶旋式是较普通使用的型式,常用介质粘度范围μ<10000cP,常用运转速度n=30-500rpm,v=3-15m/s,常用尺寸DJ/D=0.2-0.5,B/DJ=0.4(宽),常用左旋,可做成右旋。

三宽叶旋桨式搅拌器主要尺寸

DJ d d1 h B h1 d2 h2 D2 δ 重量(kg)(不锈钢/碳钢)
不锈钢/碳钢 KHX KCX KWX
200 25 50 50 80 20 M6 50 125 4/6 1.168/1.411 2.018/2.231 1.838/2.41
220 30 60 60 80 20 M6 55 150 5/6 1.89/1.981 2.182/3.234 2.913/3.202
250 35 70 70 100 20 M8 60 170 5/6 2.723/2.847 4.304/4.274 3.99/4.356
280 40 75 75 112 20 M8 65 190 5/6 3.285/3.45 5.32/5.393 4.818/5.277
320 45 80 80 128 25 M8 70 215 5/6 4.065/4.3 6.221/6.363 5.933/6.529
360 50 85 85 144 25 M8 80 240 5/6 4.886/5.207 7.172/7.175 7.02/7.752
400 55 90 90 160 25 M10 90 270 6/8 6.398/7.377 10.21/11.04 10.02/12.17
450 60 100 100 180 25 M10 100 300 6/8 8.515/9.734 12.63/13.69 12.98/15.65
500 65 105 105 200 25 M12 105 335 6/8 10.286/11.82 14.72/16.11 15.54/18.76
560 70 110 110 224 25 M12 110 375 8/10 14.29/16.36 19.75/21.61 22.48/16.53
630 75 120 120 252 30 M12 120 420 8/10 18.58/21.11 24.4/26.39 28.59/33.54
710 80 130 130 284 30 M12 130 475 10/12 27.66/31.06 33.81/26.39 42.99/49.33
800 85 140 140 320 30 M12 140 535 10/12 35.28/39.38 43.02/46.79 53.87/61.56
900 90 150 150 360 30 M12 145 600 12/14 51.79/57.18 60.07/65.10 77.7/87.27
1000 100 160 160 400 30 M12 150 670 12/14 61.88/68.46 70.97/77.19 91.81/103.19
1120 110 180 180 448 30 M12 155 750 14/16 90.53/98.49 101.8/109.3 130.9/144.4
1250 120 190 190 500 30 M16 160 840 14/16 110.6/120.7 122.3/132 157.3/173.8
1400 130 200 200 560 30 M16 170 940 16/18 151.2/164.1 163.6/175.9 214.6/235.1
1600 140 210 210 640 30 M16 180 1070 16/18 193.2/210.5 206.1/222.8 269.7/296
1800 150 220 220 720 35 M16 190 1200 18/20 266.2/288.3 281.9/303.4 368.1/400.8
2000 160 240 240 800 35 M16 220 1340 18/20 334.4/361.8 351.2/377.8 466.1/507.2
2240 170 250 250 896 35 M18 240 1500 20/22 453.4/488.2 469.5/503.5 632.2/683.5
2500 180 260 260 1000 40 M18 250 1670 20/22 559/602.9 575.4/618.4 766.2/829.5
备注:搅拌器内孔可根据用户要求制和,轮毂高度一般与内孔相一致。
    本公司生产近30类,计140多种搅拌器,从最常见的(包括已有的HB5标准,SB90标准各种搅拌器)到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造,也可根据用户生产工艺需求,代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

    搅拌器型号标注方法:


    材料代号
    搅拌器轴孔径
    搅拌器的外径,
    搅拌器型式代号

    三宽叶旋桨式搅拌器
    三宽叶旋桨式-KHX、三宽叶稳定环旋桨式-KWX、三宽叶可拆旋桨式-KCX


       旋桨式搅拌器的桨叶前部桨面与运动方面的倾角是连续变化的(与推进式桨一样),桨叶部份像斜叶桨面一样有一个固定倾角,所以它综合了推进式桨和斜叶涡轮式桨的特性,是一种应用广泛的搅拌器,它类似推进式属轴流形,循环能力大,动力消耗小,又像斜中涡轮桨剪切性能得到了提高,因此它的适用范围比较大。低粘液体混合、分散、溶解、固体悬浮、结晶、传热、液相反应等过程都适用,在一些气体吸收过程也得到了应用,三宽叶旋式是较普通使用的型式,常用介质粘度范围μ<10000cP,常用运转速度n=30-500rpm,v=3-15m/s,常用尺寸DJ/D=0.2-0.5,B/DJ=0.4(宽),常用左旋,可做成右旋。

    三宽叶旋桨式搅拌器主要尺寸

    DJ d d1 h B h1 d2 h2 D2 δ 重量(kg)(不锈钢/碳钢)
    不锈钢/碳钢 KHX KCX KWX
    200 25 50 50 80 20 M6 50 125 4/6 1.168/1.411 2.018/2.231 1.838/2.41
    220 30 60 60 80 20 M6 55 150 5/6 1.89/1.981 2.182/3.234 2.913/3.202
    250 35 70 70 100 20 M8 60 170 5/6 2.723/2.847 4.304/4.274 3.99/4.356
    280 40 75 75 112 20 M8 65 190 5/6 3.285/3.45 5.32/5.393 4.818/5.277
    320 45 80 80 128 25 M8 70 215 5/6 4.065/4.3 6.221/6.363 5.933/6.529
    360 50 85 85 144 25 M8 80 240 5/6 4.886/5.207 7.172/7.175 7.02/7.752
    400 55 90 90 160 25 M10 90 270 6/8 6.398/7.377 10.21/11.04 10.02/12.17
    450 60 100 100 180 25 M10 100 300 6/8 8.515/9.734 12.63/13.69 12.98/15.65
    500 65 105 105 200 25 M12 105 335 6/8 10.286/11.82 14.72/16.11 15.54/18.76
    560 70 110 110 224 25 M12 110 375 8/10 14.29/16.36 19.75/21.61 22.48/16.53
    630 75 120 120 252 30 M12 120 420 8/10 18.58/21.11 24.4/26.39 28.59/33.54
    710 80 130 130 284 30 M12 130 475 10/12 27.66/31.06 33.81/26.39 42.99/49.33
    800 85 140 140 320 30 M12 140 535 10/12 35.28/39.38 43.02/46.79 53.87/61.56
    900 90 150 150 360 30 M12 145 600 12/14 51.79/57.18 60.07/65.10 77.7/87.27
    1000 100 160 160 400 30 M12 150 670 12/14 61.88/68.46 70.97/77.19 91.81/103.19
    1120 110 180 180 448 30 M12 155 750 14/16 90.53/98.49 101.8/109.3 130.9/144.4
    1250 120 190 190 500 30 M16 160 840 14/16 110.6/120.7 122.3/132 157.3/173.8
    1400 130 200 200 560 30 M16 170 940 16/18 151.2/164.1 163.6/175.9 214.6/235.1
    1600 140 210 210 640 30 M16 180 1070 16/18 193.2/210.5 206.1/222.8 269.7/296
    1800 150 220 220 720 35 M16 190 1200 18/20 266.2/288.3 281.9/303.4 368.1/400.8
    2000 160 240 240 800 35 M16 220 1340 18/20 334.4/361.8 351.2/377.8 466.1/507.2
    2240 170 250 250 896 35 M18 240 1500 20/22 453.4/488.2 469.5/503.5 632.2/683.5
    2500 180 260 260 1000 40 M18 250 1670 20/22 559/602.9 575.4/618.4 766.2/829.5
    备注:搅拌器内孔可根据用户要求制和,轮毂高度一般与内孔相一致。
