产品介绍产品图纸
本公司生产近30类，计140多种搅拌器，从最常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。
搅拌器型号标注方法：
材料代号
搅拌器轴孔径
搅拌器的外径，
搅拌器型式代号
曲边斜边桨式

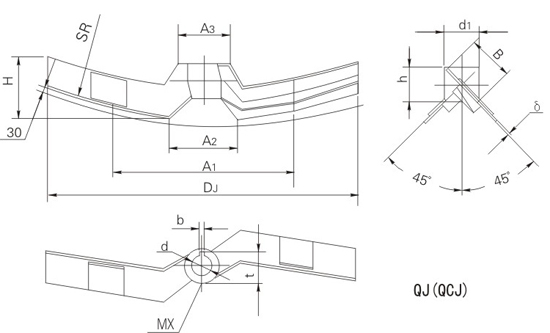

曲边斜叶整体桨式QJ、曲边斜边可拆桨式QCJ
本类搅拌器是斜叶桨式的变型，桨底旋转面接近容器的随圆面，桨叶平面与旋转轴垂直面又成一倾角45°，兼起刮板作用。操作多为低速范围，在层流区操作，常用介质粘度μ＜2000cP，n＝1－100rpm，v＝1.0－5.0m/s。
折叶桨式搅拌器主要尺寸
DJ
d
d1
h
SR
H
A1
A2
A3
键槽
B
MX
δ
重量
b
t
不锈钢/碳钢
不锈钢
碳钢
200
25
50
35
350
35
/
50
40
8
28.3
30
8
3/4
0.605
0.666
220
25
50
35
400
38
/
55
44
8
28.3
33
8
3/4
0.639
0.712
250
30
65
40
450
42
/
60
50
8
33.3
38
8
4/6
1.239
1.444
280
35
70
45
500
48
/
70
56
10
38.3
40
8
4/6
1.506
1.744
320
35
70
45
550
55
/
80
64
10
38.3
50
10
6/8
2.081
2.426
360
40
75
50
650
60
/
90
70
12
43.3
55
10
6/8
2.571
2.987
400
40
80
55
700
68
/
100
80
12
43.3
60
10
8/10
3.915
4.466
450
45
85
60
800
75
/
110
90
14
48.8
65
10
8/10
4.626
5.280
500
50
90
70
90
85
300
125
100
14
53.8
75
12
10/12
6.761
7.597
560
55
95
80
1000
95
300
140
110
14
59.4
85
12
10/12
8.307
9.328
630
60
100
85
1100
105
350
160
120
18
64.4
95
12
12/14
11.42
12.71
710
65
105
95
1200
120
350
175
140
18
69.4
105
12
12/14
13.93
15.50
800
70
110
100
1400
135
400
200
160
20
74.9
120
12
14/16
19.04
21.02
900
75
120
110
1600
150
500
225
180
20
79.9
130
12
14/16
23.87
26.30
1000
80
140
120
1800
170
600
250
200
22
85.4
150
12
16/18
35.68
38.73
1120
85
150
130
2000
190
700
280
220
22
90.4
160
16
16/18
43.39
47.06
1250
90
160
150
2200
210
800
310
250
25
95.4
180
16
18/20
60.62
65.25
1400
100
180
170
2500
230
900
350
280
28
106.4
200
16
18/20
79.22
85.02
1600
110
190
180
2800
270
1000
400
320
28
116.4
230
16
18/20
101.4
109.0
1800
120
200
200
3200
300
1100
450
350
32
127.4
260
16
18/20
123.7
133.3
2000
130
210
220
3500
330
110
500
400
32
137.4
290
18
18/20
149.3
160.9
2240
140
220
245
4000
370
1200
560
440
36
148.4
320
18
18/20
182.1
196.5
2500
150
230
270
4500
420
1200
620
500
36
158.4
360
18
20/22
224.4
293.7
2800
160
240
300
5000
470
1200
700
560
40
169.4
400
20
20/22
275.8
293.7
3150
170
250
340
5600
530
1300
780
630
40
179.4
450
20
20/22
361.6
338.7
3550
180
260
380
630
590
1300
880
700
45
190.4
500
20
20/22
447.1
479.8
备注：搅拌器内孔可根据用户要求制作，轮毂高度一般与内孔相一致。
