产品介绍产品图纸

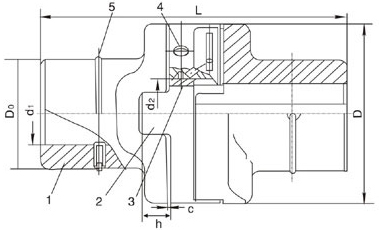

1-半联轴器 2-滑块 3-套筒 4-压注油杯 5-弹性挡圈 公称转柜 N·m 许用转速 r/min d1 D0 D L h d2 c 质量 kg 120 15 32 70 95 10 18 0.5+0.30 1.5 17 20 1.47 18 22 1.43 250 20 45 90 115 12 25 2.68 25 30 2.55 30 34 2.60 500 36 60 110 160 16 40 5.57 40 45 5.21 800 45 80 130 200 20 50 10.00 50 55 9.46 1250 55 95 150 240 25 60 15.40 60 65 14.46 2000 65 105 170 275 30 70 22.41 70 75 21.29 3200 75 115 190 310 34 80 31.50 80 85 29.80 5000 95 130 210 355 38 90 10+0.30 44.77 90 95 42.46 8000 95 140 240 395 42 100 59.44 100 105 57.02 10000 110 170 280 435 45 115 91.50 120 130 84.29 16000 130 190 320 485 50 140 129.55 140 150 120.0 20000 150 210 340 550 55 160 162.55 注：半联轴器和十字滑块材料：45钢，ZG310-570,表面淬火46～60HRC：套筒材料：Q235A钢。 凸榫与凹榫工作面压强验算： P＝6TcD/（D3-d31）h ≤ 【p】 式中 T8——计算转矩，N·m； D——十字滑块的外径，mm； d1——十字滑块的内径，mm； h——十字滑块凸榫的高度，mm； 【p】许用压强，当半联轴器和十字滑块均为淬火钢，润滑良好，【p】＝15～30MPa。当半联轴器为淬火钢，十字滑块为铸铁； 【p】＝10～15MPa。
