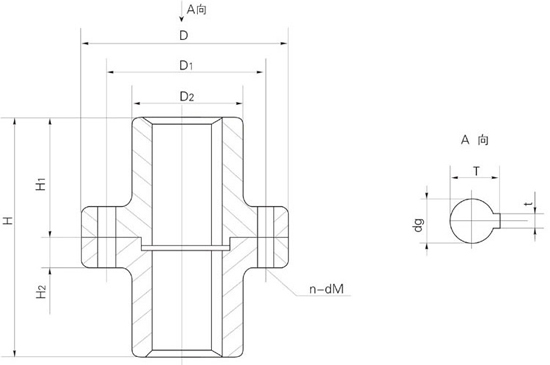

GT型刚性凸缘联轴器主要尺寸
标定符号
孔径
dg(H7)
Mmax
(Nm)
主要尺寸
重量(kg)
D
D1
D2
H
H1
H2
n-dM
T
t
GT-30
30
500
115
90
65
112
54
18
4-M10
33.3
8
7
GT-35
35
900
115
90
65
112
54
18
4-M10
38.3
10
10
GT-40
40
1600
150
120
100
144
70
20
4-M12
43.3
12
16
GT-45
45
1600
150
120
100
144
70
20
4-M12
48.8
14
16
GT-50
50
2000
170
140
115
165
80
21
4-M12
53.8
14
20
GT-55
55
2000
170
140
115
165
80
21
4-M12
59.3
16
20
GT-65
65
4000
200
160
125
185
87
24
4-M16
69.4
18
35
GT-70
70
4000
200
160
125
185
87
24
4-M16
74.9
20
35
GT-80
80
7500
200
160
130
190/255
92/125
26
4-M16
85.4
22
50
GT-90
90
9000
240
200
150
255
125
28
6-M16
95.4
25
75
GT-95
95
9000
240
200
150
255
125
28
6-M16
100.4
25
75
GT-100
100
12000
240
200
165
264
134
32
6-M16
106.4
28
110
GT-110
110
18000
255
220
180
312
155
32
6-M18
116.4
28
130
GT-120
120
18000
255
220
180
312
155
32
6-M18
127.4
32
155
GT-130
130
28000
340
280
220
399
197
34
6-M18
137.4
32
240
GT-140
140
28000
340
280
220
399
197
34
6-M18
148.4
36
272
GT-150
150
29000
380
320
250
450
206
45
8-M20
158.4
36
302
GT-160
160
29000
390
330
260
450
206
45
8-M20
169.4
40
325
GT-180
180
31000
425
360
300
610
320
50
8-M24
190.4
45
365
GT-200
200
33750
440
380
310
610
320
55
8-M24
210.4
45
392
