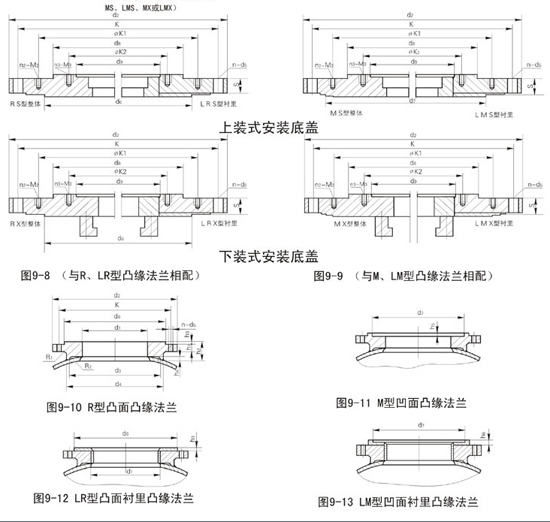

安装底盖与凸缘法兰
本系列安装底盖可与XD与型、XS型机架及2000系列机械密封火506、516、616型填料箱相配套,底盖下面与R型、LR型、M型、LM型凸缘法兰相配套,用户根据XD型、XS型机架及凸缘法兰的规格选择相应的安装底盖,若配用其他型号机架、机械密封、填料箱,只需将一下标记中序号换成外径d,注上相应机架型号即可。
安装底盖标记示例


衬里材料代号(表9-2)
底盖材料代号(表9-2)
搅拌轴轴径
机架型号(见表9-3)
序号(1-7号,或d2)

底盖形式(RS、LRS、RX、LRX、MS、LMS、MX或LMX)

凸缘法兰标记示例:


衬里材料代号(表9-2)
法兰材料代号(表9-2)
序号(1-7号,或d2)
法兰型式(R、LR、M、LM)


安装底盖与凸缘法兰尺寸表

序号
d1
d2
k
d3
d4
h1
h2
h4
n-d5
d6
d7
h3
h5
s
h6
Φk1
n2-M2
d8
机架型号
1
200
340
295
220
245
34
65
2
8-Φ22
266
250
4
4.5
40
10
-
-
245
XD1 XS1
2
245
395
350
280
300
36
65
2
12-Φ22
320
304
4
4.5
40
10
-
-
290
XD2 XS2
3
280
445
400
325
350
36
65
2
12-Φ22
370
354
4
5
50
10
-
-
320
XD3 XS3
4
410
565
515
430
455
42
85
2
16-Φ27
481
462
4
5
50
12
350
12-M20
290
XD2 XS2
400
12-M20
320
XD3 XS3
-
-
415
XD4 XD4
5
430
670
620
520
560
46
90
5
20-Φ27
585
566
4
5
65
12
400
12-M20
320
XD3 XS3
400
12-M20
320
XD4 XS4
-
-
415
XD5 XS5
6
530
830
780
670
720
60
100
8
28-Φ27
745
725
4
5.5
82
12
400
12-M20
320
XD3 XS3
515
16-M24
415
XD4 XS4
620
20-M24
520
XD5 XS5
-
-
670
XD6 XS6
7
720
1045
990
800
920
68
110
15
36-Φ30
945
925
4
5.5
100
12
515
16-M24
415
XD4 XS4
620
20-M24
520
XD5 XS5
780
28-M24
670
XD6 XS6


搅拌轴直径d
d9
Φk2
n3-M3
30,35,40
110
145
4-M16
45,50,55,60,65,70
176
210
8-M16
70,80,85
204
240
8-M20
90,95,100
234
270
8-M20
110,120,125,130
260
295
8-M20
140,150,160
313
350
12-M20


注:若配用其他型号及机械密封或填箱,与其连接的相关尺寸:ΦK1、d8、ΦK2、d9、n1-M2、n3-M3,由我公司调整配套。
