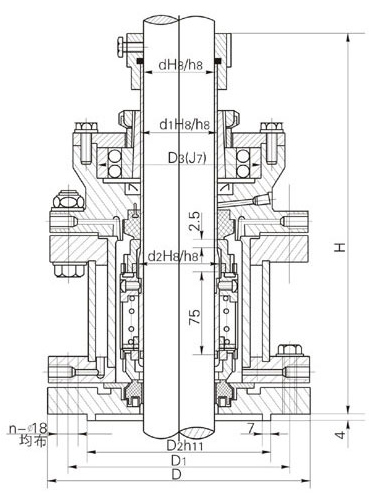

产品介绍产品图纸

结构：双端面、大弹簧、平衡型 压力：≤4MPa 温度：0～300℃ 转速：≤500转/分 轴径：30-95mm 适用介质：易燃、易爆、腐蚀介质

符号 dh8/h8 d1h8/h8 d2h8/h8 D D1 D2h11 D3J7 H N-Φ 轴径 30 30 40 45 185 150 116 85 305 6-Φ18 40 40 50 55 225 170 135 100 317 6-Φ18 50 60 65 235 200 164 120 330 8-Φ18 65 65 75 80 235 200 164 150 345 8-Φ18 80 80 90 95 260 225 188 180 361 12-Φ18 95 95 110 115 290 255 220 215 378 16-Φ18

结构：双端面、大弹簧、平衡型 压力：≤4MPa 温度：0～300℃ 转速：≤500转/分 轴径：30-95mm 适用介质：易燃、易爆、腐蚀介质

符号 dh8/h8 d1h8/h8 d2h8/h8 D D1 D2h11 D3J7 H N-Φ 轴径 30 30 40 45 185 150 116 85 305 6-Φ18 40 40 50 55 225 170 135 100 317 6-Φ18 50 60 65 235 200 164 120 330 8-Φ18 65 65 75 80 235 200 164 150 345 8-Φ18 80 80 90 95 260 225 188 180 361 12-Φ18 95 95 110 115 290 255 220 215 378 16-Φ18
