产品编号：3211291714
产品名称：塑料挤出机专用减速机ZLYJ系列
产品类别：特殊齿轮减速机
产品型号：ZLYJ

此系列包括ZLYJ112,ZLYJ133,ZLYJ146,ZLYJ173,ZLYJ200,ZLYJ225,ZLYJ250,ZLYJ280,ZLYJ315,ZLYJ375,ZLYJ420,ZLYJ450

一、概述
ZLYJ系列减速器是为塑料螺杆挤出机配套设计的高精度硬齿面带推力座传动部件。产品设计采用了ZBJ19009-88所规定的各项技术规范，其特点是齿轮和轴类零件采用了高强度合金钢材质。齿轮经渗碳、淬水、磨齿工艺加工。齿轮精度为GB10095-88，6级。齿面硬度HRC54-62，在空心输出轴前端配置有超规格的推力轴承，承受螺杆的工作后座力。轴承和油封等主要标准件皆采用国内优质产品，也可按用户需要配置进口产品。整机具有体积小，承载能力高，传动平稳，噪声低，效率高等特点。产品性能已达到国际先进水平，可替代同类进口产品使用。

二、 适用条件
1、减速器高速轴转速不大于1500r/min.
2、工作环境温度为0-35C.当温度范围超出本规定时,可按用户要求另行配制加热或冷却装置.

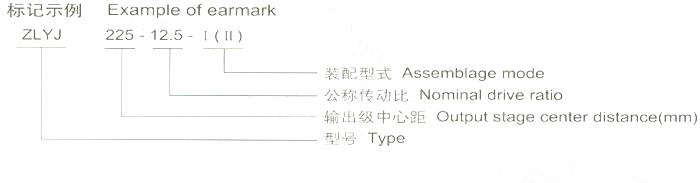

三、 减速机代号和标志



ZLYJ塑料橡胶挤出机减速机外形尺寸及装配型式(JB/T8853-2001)

WS减速器80～120安装尺及装配型式

表（1） 规格 a H H1 h A B L1 l1 L2 L3 d1(m6) t1 b1 d2(H8) l4 t2 b2(F9) d3 n1 φ1 ZLYJ112 184 130   18 426 170 106 60 203   28 31 8 35 52 38.3 10 M10 6 185 ZLYJ133 218 140   20 478 215 125 60 205   28 31 8 38 80 41.3 10 M12 8 205 ZLYJ146 256 160   22 560 250 148 70 245   32 35 10 45 120 48.8 14 M12 8 230 ZLYJ173 285 170   22 576 256 148 80 250   38 41 10 50 140 57.6 14*2 M16 8 260 ZLYJ200 340 240   36 750 340 200 80 330   45 48.5 14 60 170 68.8 16*2 M16 12 300 ZLYJ225 385 250   36 800 360 205 110 355   55 59 16 70 170 78.8 18*2 M20 12 370 ZLYJ250 430 280   45 930 380 220 110 380   60 64 18 80 180 90.8 22*2 M20 12 370 ZLYJ280 480 300   50 970 410 240 125 405   65 69 18 90 180 100.8 25*2 M24 12 400 ZLYJ315 539 350   55 1160 450 250 140 440   75 79.5 20 100 200 112.8 28*2 M24 12 405 ZLYJ330 575 350   60 1160 450 260 170 445   85 90 22 110 220 122.8 28*2 M24 12 450 ZLYJ375 625 400   60 1280 466 265 170 445   85 90 22 110 255 122.8 28*2 M24 12 450 ZLYJ420 695 460   60 1420 550 310 130 535   95 100 25 120 270 134.8 32*2 M30 12 580 ZLYJ450 765 500   60 1550 600 350 130 600   100 106 28 170 250 188.8 40*2 M30 12 610 ZLYJ630 1070 630   80 2000 770 430 165 760   120 127 32 180 340 200.8 45*2 M36 12 720 ZSYJ450 765 500 276 60 1550 600 350 105 600   75 79.5 20 170 250 188.8 40*2 M36 12 610 ZSYJ560 960 580 324 80 1850 610 355 130 670   95 100 25 160 300 178.8 40*2 M36 12 720 ZSYJ630 1070 630 350 80 2000 770 430 165 760   110 116 28 180 340 200.8 45*2 M36 12 720   规格 φ2(H7) l3 φ3 d4 n2 m1 m2 m3 m4 m5 m6 m7 C D E d5 d6 l5 M ZLYJ112 160 8 210 14 4 96   326 50   136 170       M16 18   125 ZLYJ133 180 8 230 16 6 104 185 185 61   180 184       M18 20   137 ZLYJ146 200 8 260 16 6 118 190 235 72   210 210 85 38 ZG1/2″ M18 20   167 ZLYJ173 230 8 300 18 6 113.5 220 220 68   225 214     m20 25   167 ZLYJ200 270 8 350 18 6 150 275 275 100   290 310 120 40 m85*4 40 50 250 ZLYJ225 330 8 420 26 6 165 310 310 90   315 330 140 50 55 265 ZLYJ250 330 8 420 26 6 205 360 360 105   330 340 160 50 285 ZLYJ280 360 8 450 30 6 200 385 385 100   355 380 160 50 300 ZLYJ315 365 8 450 30 6 260 450 450 130   390 460 160 55 335 ZLYJ330 400 10 500 30 6 225 450 450 130   390 425 160 55 60 60 350 ZLYJ375 400 10 500 32 8 250 475 500 165 265 400 500 160 55 ZG3/4″ M90*4 60 60 345 ZLYJ420 500 10 660 32 8 305 580 540 150 328 480   200 60 370 ZLYJ450 500 15 700 32 8 300 600 600 190 300 520   200 60 425 ZLYJ630 650 25 805 8 8 400 850 800 200 450 670   300 80 520 ZSYJ450 520 10 700 32 8 300 600 600 190 300 520   200 60 425 ZSYJ560 620 25 805 48 8 390 760 780 170   510   270 80 435 ZSYJ630 650 25 805 48 8 400 850 800 200 450 670   300 80 520 注：450，560，630三种规格，输出联接方式及尺寸仅供参考，具体方式可在订货时确定。
