产品介绍产品图纸

产品编号：3515422514
产品名称：T系列螺旋伞齿轮转向器
产品类别：特殊齿轮减速机
产品型号：T系列



T系列螺旋伞齿轮转向器采用全系列模块化式组合设计制造，低噪音、高转矩、无漏油，单伸出轴、双伸出轴产品。

结构、特性与反应：
机壳：高刚性FC-25铸铁铸造；
齿轮：齿轮采用优质高纯净度合金钢20CrMnTiH渗碳淬火，及研磨而成；
主轴：轴类采用合金钢调质、高悬重负荷能力；
轴承：配备重负荷能力的滚锥轴承；
油封：双封唇片的油封、兼具防尘及防漏油的能力；
润滑：适当的润滑油使用，可以发挥转向机的效率，并提高其运转的寿命。
a.初期使用二周或100-200小时，为初摩耗期，这之间可能有少许金属摩耗粉粒，请务必清洁内部，并换 新润滑油。
b.长期使用时，每半年－一年或1000-2000小时更换一次润滑油。

T系列螺旋伞齿轮转向器	T系列螺旋伞齿轮转向箱

T系列螺旋伞齿轮转向器	T系列螺旋伞齿轮转向箱

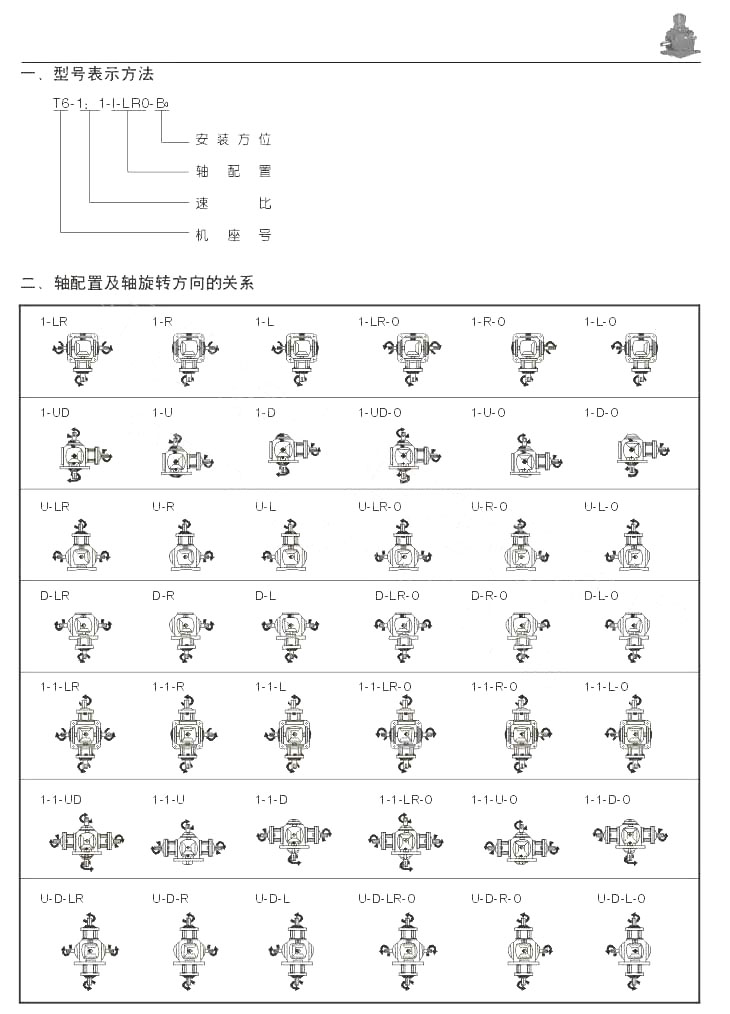

(1)型号表示方法，轴配置及轴转方向的关系

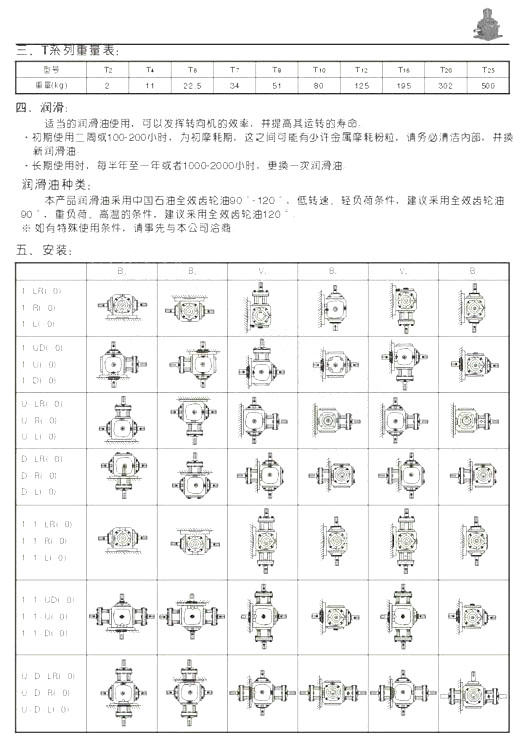

(2)T系列重量表，润滑，安装安装

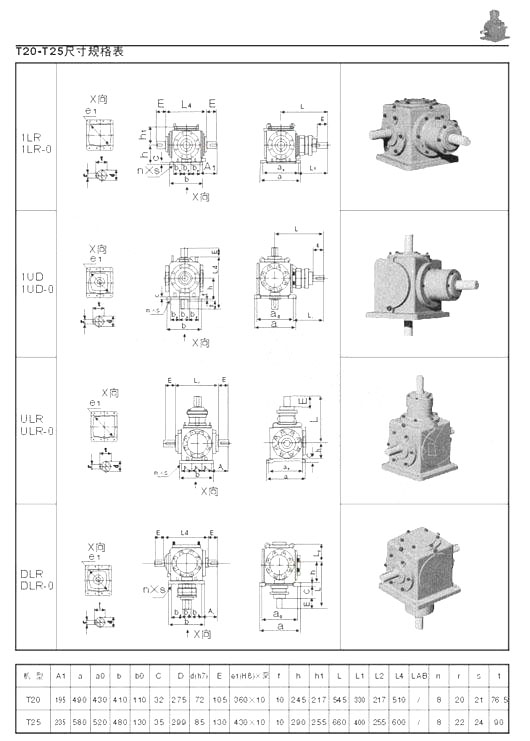

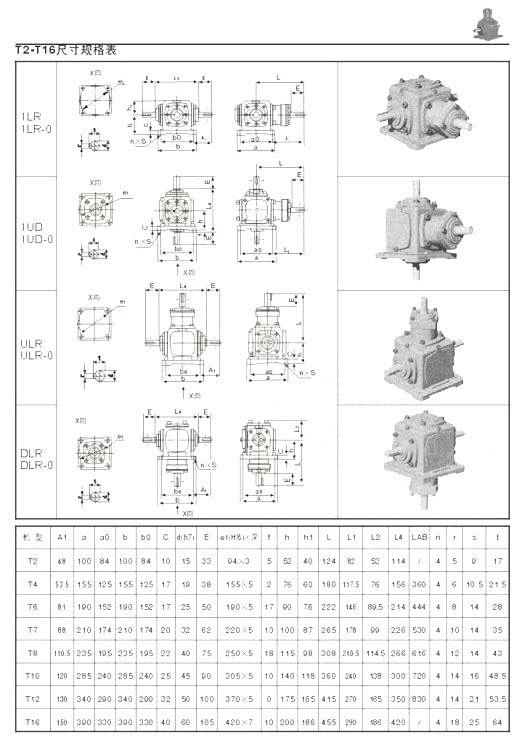

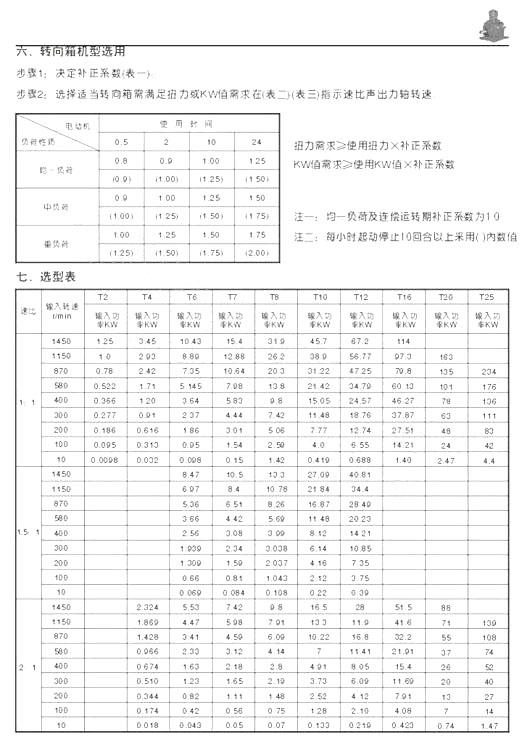

(3)转向箱机型选用，选型表（T2-T16规格表，T20-T25规格表）（1）

(4)转向箱机型选用，选型表（T2-T16规格表，T20-T25规格表）（2）

(5)转向箱机型选用，选型表（T2-T16规格表，T20-T25规格表）（3)

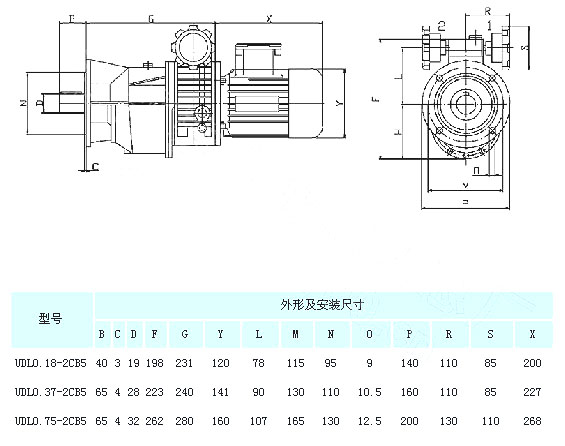

(7)基本型与二级齿轮减速器组合法兰式外形及安装尺寸B5
