产品介绍产品图纸
本系列填料箱适用于≤0.6MPa，设计温度≤100℃，转轴线速度<2m/s，其特点为填料函部分在安装法兰下面，能缩短安装空间。

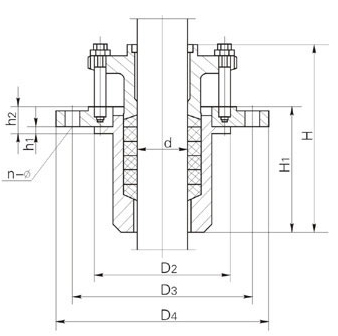

401、402型填料箱主要尺寸
d
D4
D3
D2
h1
h2
H1
H
n-Ф
重量
25，30
185
150
116
4
23
109
172
4-Ф18
11
35，40，45
205
170
135
4.5
23.5
109
172
4-Ф18
17
50，55，60，65
235
200
164
4.5
26
136
209
8-Ф18
18
70，75，80，85
260
225
188
4.5
26
136
209
8-Ф18
21
90，95，100
290
255
217
4.5
28
163
247
8-Ф18
33
110，120，125
315
280
245
4.5
28
163
247
8-Ф18
37
130，140
340
305
271
6
32
175
260
8-Ф18
41
150，160
395
350
219
6
32
175
260
12-Ф22
50
180，200
445
400
270
6
32
175
260
12-Ф22
61
