产品介绍产品图纸

产品编号：288474114
产品名称：QSH 型减速机
产品类别：三环减速机
产品型号：QSH 型减速机

尺寸

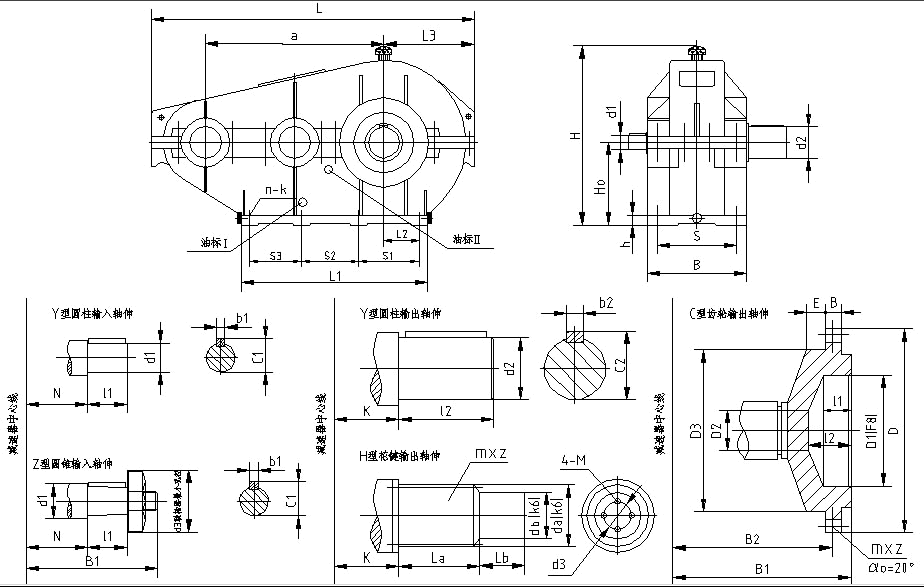

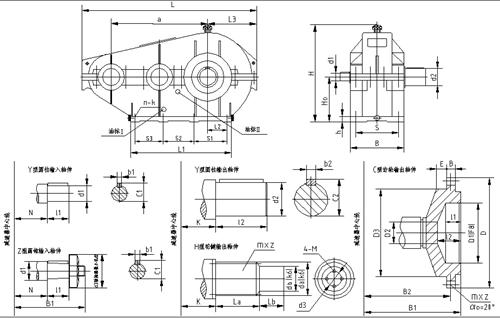

产品名称： QSH 型减速机 产品概述： 2.3.10 QSH 型减速机外形尺寸，见图18、表20和表21：    图18  QSH 型减速机外形尺寸       产品名称： QSH 型减速机 产品概述： 2.3.10 QSH 型减速机外形尺寸，见图18、表20和表21：    图18  QSH 型减速机外形尺寸 表20   QSH 型减速机外形尺寸 规 格 中心尺寸 外 形 尺 寸 地  脚  安  装  尺  寸 其 它 尺 寸 质量 (kg) a H0 L H B S S1 S2 S3 C h k n L1 L2 L3 N K 250 250 125 490 263 190 150 220     50 20 18 4 310 100 140 100 103 72 320 320 160 630 338 205 165 265     75 25 18 4 385 125 183 120 125 133 400 400 200 770 411 240 210 330     80 25 23 4 460 140 215 140 145 222 500 500 250 930 486 310 260 230 235   80 30 23 6 610 185 250 175 180 350 630 630 315 1180 606 370 310 170 250 200 95 35 27 8 770 235 330 210 210 730 表21   QSH 型减速机外形尺寸 规格 Y 型圆柱输入轴伸 Z 型圆锥输入轴伸 Y 型圆柱输出轴伸 H 型花键输出轴伸 C 型齿轮输出轴伸 d1  l1   b1   c1 d1   d3   l1   B1   b1   c1 d2   L2    b2   c2 m×Z   da   La   d3  M  db  Lb m×Z    D    D1   D2   D3  B1   B2   B   E   L1  L2 250 25  60   8   28 28  60   42   170   6  15.4 50   82   14  53.5 320 32  80   10  35 35  75   83   220  10   19 55   85   18   59 3×22  69   35  40  8  60  30 400 38  80   10  41 40  75   83   256  12  21.3 80   125  28   86 3×27  84   40  50  8  70  35 500  50  110  14 53.5 50  90   85   296  16   28 100  165  28   93 5×20  105  55  60 10  90  45 4×56 232  120  40  170  281  250  35  25  50  75 630 65  140  18  69 70  125  108  350  18  36.4 120  165  32  127 5×24  125  70  80 10  110 50 6×56 348  170  45  260  322  290  40  32  68  95
