产品介绍产品图纸

产品编号：288493414
产品名称：QXSH型减速机
产品类别：三环减速机
产品型号：QXSH型减速机

尺寸

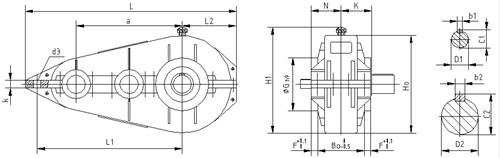

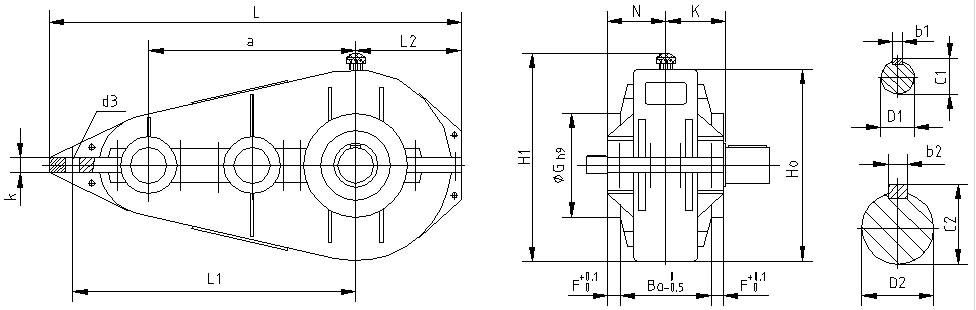

产品名称： QXSH型减速机 产品概述： QXSH型减速机外形尺寸，见图19、表22： 图19  QXSH型减速机外形尺寸     表22  QXSH型减速机外形尺寸 规 格 中 心 尺 寸 轮 廓 尺 寸 安   装   尺   寸 其 他 尺 寸 质量 (kg) a H0 H1 L d3 L1 k G B0 F L2 N K 250 250 245 515 480 18 335 20 150 154 18 140 100 103 69 320 320 310 335 670 24 460 25 160 165 20 183 120 125 127 400 400 376 411 815 30 565 32 190 200 20 215 140 145 211 500 500 466 490 990 36 700 40 220 260 25 250 175 180 334 630 630 606 630 1250 42 870 50 260 280 30 330 210 210 708 注：减速机的轴伸尺寸参见图18、表21
