产品介绍产品图纸

产品编号：288521114
产品名称：SHL 型减速机
产品类别：三环减速机
产品型号：SHL 型减速机

尺寸

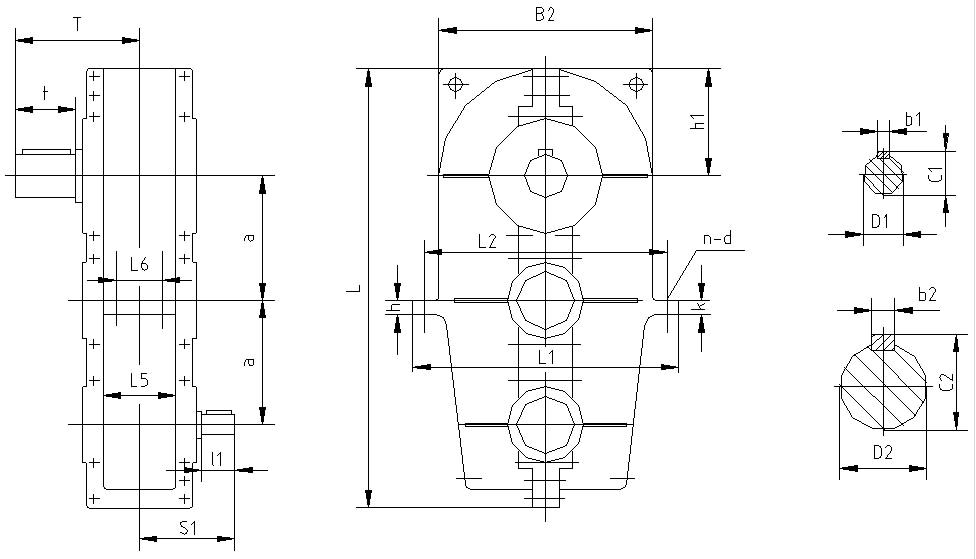

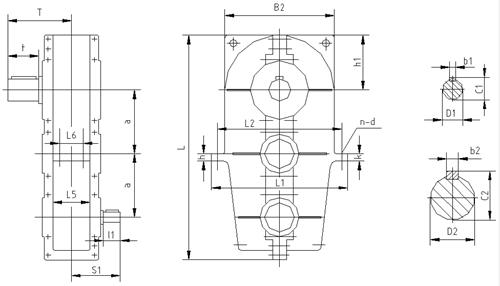

产品名称：SHL型减速机 产品概述： 2.3.12 SHL型减速机外形尺寸，见图20、表23：   ??图20SHL型减速机外形尺寸     SHL型减速机外形尺寸 规 格 中 心 尺 寸 轮廓尺寸 地 脚 螺 栓 高 速 轴 伸 低 速 轴 伸 质量 (kg) a     h1      h L      B2 d    n    k     L1      L2     L5    L6 D1      l1     c1    b1    s1 D2      t      T      c2     b2 125 125   110   20 460   220 14   4    20   280    250    77    50 18j6    28    20.5   6    100 38k6    58     130     41     10 52 145 145   118   20 518   236 18   4    22   320    280    92    55 22j6    36     25    8    115 48k6    82     160    51.5     14 62 175 175   148   20 618   296 18   4    22   370    335    108   72 30j6    58     33    8    150 60m6    105    203     64     18 105 215 215   185   25 760   370 22   4    25   460    415    125   80 35k6    58     38    10   165 75m6    105    215    79.5     20 190
