   当前位置:首页 > 产品中心 > 三环减速机
点击查看图片

产品介绍产品图纸

产品编号:288562414
产品名称:SHLDK型减速机
产品类别:三环减速机
产品型号:SHLDK型减速机
    尺寸


    产品名称: SHLDK型减速机
    产品概述:
    2.3.14 SHLDK型减速机外形尺寸,见图22、表25:

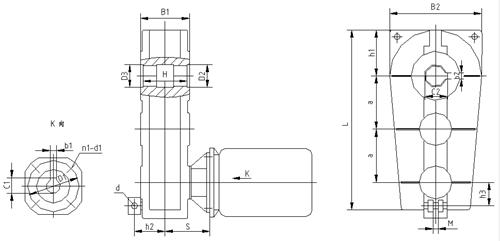

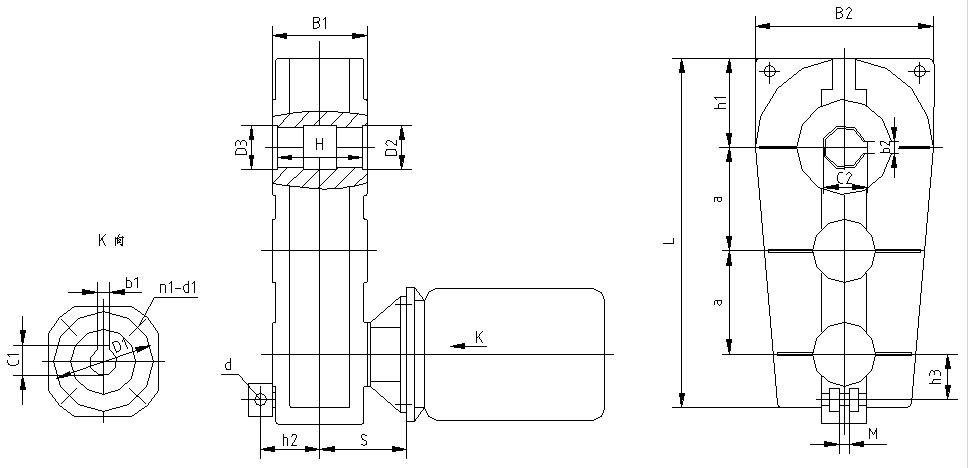

     图22  SHLDK型减速机外形尺寸

    表25  SHLDK型减速机外形尺寸





    中心尺寸

    轮 廓 尺 寸

    地 脚 螺 栓

    高 速 轴 伸

    低 速 轴 伸

    质量
    (kg)

    a1    a    H0

    H     L     L1    L5    L9

    d    n   k    L2   L3   L4   L6   L7   L8

    D1     l1    c1   b1   s1

    D2     t    T    c2   b2

    215

    320   215   200

    433    765    550    340    130

    M20   4    25   245   100       285  75

    14j6    25    16    5    180

    75m6    105   265   79.5   20

    195

    255

    380   255   230

    493    895    630    370    150

    M20   6    25   285   100  100  315  75

    18j6    28   20.5   6    200

    90m6    130   305    95    25

    285

    300

    445   300   280

    585    1045   750    425    180

    M24   6    30   345   120  120  360  85

    22j6    36    25    8    240

    110m6   165   375    116   28

    500

    350

    525   350   325

    678    1220   860    465    200

    M24   6    35   390   120  160  400  90

    30j6    58    33    8    280

    130m6   200   425    137   32

    670

    400

    615   400   355

    740    1415   950    505    240

    M24   8    40   150   120  120  440  90   290

    35k6    58    38    10   315

    150m6   200   460    158   36

    990

    450

    705   450   400

    825    1605   1100   580    270

    M30   8    45   160   120  120  510  100  340

    45k6    82   48.5   14   370

    170m6   240   530    179   40

    1380

    500

    755   500   500

    1028   1765   1220   640    310

    M36   8    55   160   150  150  560  130  410

    45k6    82   48.5   14   385

    180m6   240   545    190   45

    2200

    550

    850   550   560

    1110   1945   1320   710    325

    M36   8    60   200   150  150  630  130  410

    50k6    82   53.5   14   425

    200m6   280   625    210   50

    2900

    600

    900   600   630

    1270   2070   1460   770    360

    M42   8    60   220   180  180  675  140  465

    50k6    82   53.5   14   440

    220m6   280   645    231   50

    3600

    670

    1020  670   670

    1330   2305   1600   830    385

    M42   8    70   250   180  180  735  140  500

    55m6    82    59    16   475

    250m6   330   730    262   56

    4800

    750

    1100  750   750

    1520   2510   1790   880    425

    M48   8    80   280   210  210  775  150  560

    55m6    82    59    16   505

    280m6   380   805    292   63

    6500

    840

    1240  840   840

    1666   2835   1980   990    480

    M48   10   80   450   250  250  880  150  485

    65m6   105    69    18   575

    300m6   380   855    314   70

    9200

    950

    1350  950   950

    1870   3100   2240   1050   520

    M56   10   90   500   250  250  930  200  555

    65m6   105    69    18   600

    340m6   450   950    355   80

    13300

    1070

    1520  1070  1060

    2100   3450   2480   1140   545

    M56   10   90   500   250  250  1020 200  675

    75m6   105   79.5   20   645

    380m6   450   1060   395   80

    19000
