产品介绍产品图纸

产品编号：288595414
产品名称：SHZ型减速机
产品类别：三环减速机
产品型号：SHZ型减速机

尺寸

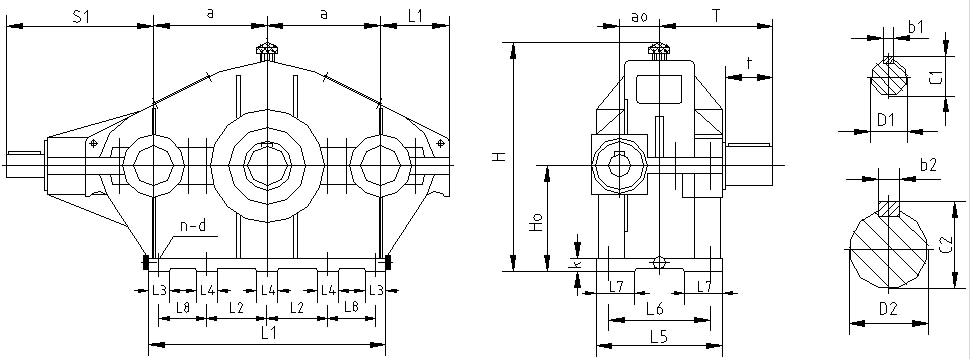

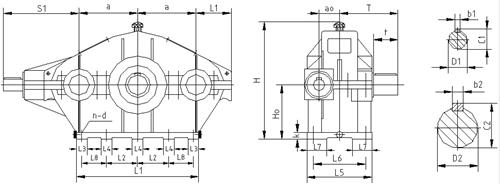

产品名称： SHZ型减速机 产品概述： 2.3.15 SHZ型减速机外形尺寸，见图23、表26：   图23  SHZ型减速机外形尺寸

HZ型减速器外形尺寸 规 格 中心尺寸 轮廓尺寸 地 脚 螺 栓 高速轴伸i≤137.5 高速轴伸i≥144.9 低速轴伸 质量 (kg) a   a0   H0 H    L1   L5   L9 d   n   k   L2   L3   L4   L6   L7   L8 D1    l1   c1   b1   s1 D1    l1   c1   b1   s1 D2     t    T    c2   b2 125 125  45   115 258   320   200   80 M12  4   16  145   60       170  50 14j6   25   16   5   190 10j6   20  11.2   3   185 38k6   58   150   41  10 51 145 145  55   130 291   390   230  92.5 M16  4   18  170   70       185  60 18j6   28  20.5  6   230 12j6   25  13.5   4   230 48k6   82   185  51.5 14 87 175 175  60   165 367   470   255 117.5 M16  4   20  205   90       210  60 22j6   36  24.5  6   255 14j6   25   16    5   245 60m6   105  223   64  18 130 215 215  70   200 433   550   290  130 M20  4   25  245  100       240  70 28j6   42   31   8   300 18j6   28  20.5   6   285 75m6   105  235  79.5 20 195 255 255  80   230 493   630   320  150 M20  6   25  285  100  100  270  70 35k6   58   38   10  340 22j6   36  24.5   6   320 90m6   130  275   95  25 288 300 300  95   280 585   750   350  180 M24  6   30  345  120  120  285  80 42k6   82   45   12  405 28j6   42   31    8   365 110m6  165  340  116  28 510 350 350  115  325 678   860   410  200 M24  6   35  390  120  160  350  90 48k6   82  51.5  14  450 35k6   58   38   10   425 130m6  200  395  139  32 680 400 400  135  355 740   950   445  240 M24  8   40  150  120  120  385  100  290 55m6   82   59   16  450 42k6   82   45   12   450 150m6  200  438  158  36 980 450 450  150  400 825   1100  510  270 M30  8   45  160  120  120  430  100  340 60m6   105  64   18  489 48k6   82  51.5  14   466 170m6  240  500  179  40 1350 500 500  165  500 1028  1220  570  305 M36  8   55  160  150  150  490  120  410 70m6   105  74.9 20  540 55m6   82   59   16   517 180m6  240  510  190  45 1850 550 550  180  560 1110  1320  600  325 M36  8   60  200  150  150  530  120  410 75m6   105  79.5 20  575 60m6   105  64   18   575 200m6  280  580  210  50 2490 600 600  200  630 1270  1460  680  360 M42  8   60  220  180  180  580  150  465 80m6   130  85   22  680 65m6   105 69.5  18   655 220m6  280  600  231  50 3240 670 670  220  670 1330  1600  720  385 M42  8   70  250  180  180  640  140  500 90m6   130  95   25  740 70m6   105 74.5  20   715 250m6  330  690  262  56 4550 750 750  250  750 1520  1790  790  425 M48  8   80  280  210  210  690  150  560 100m6  165  106  28  840 80m6   130  85   22   805 280m6  380  765  292  63 6490 840 840  280  840 1666  1980  874  480 M48  10  80  450  250  250  764  150  485 110m6  165  116  28  896 90m6   130  95   25   861 300m6  380  790  314  70 9200 950 950  310  950 1870  2240  1000  520 M56  10  90  500  250  250  870  200  555 130m6  200  137  32 1021 100m6  165  116  28   986 340m6  450  920  355  80 13360 1070 1070 340  1060 2100  2480  1030  545 M56  10  90  500  250  250  895  200  675 150m6  200  158  36 1086 110m6  165  116  28  1051 380m6  450  940  395  80 19100
