产品介绍产品图纸

产品编号:3211263014

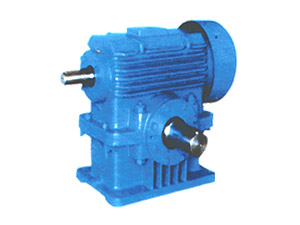

产品名称:TPA平面包络环面蜗杆减速器
产品类别:平面包络环面蜗杆减速机
产品型号:TPA

一、概述
平面包络环面蜗杆减速器是一种新兴的传动装置,其承载能力大,传动效率高,结构紧凑、合理。这种减速器可以广泛地应用于各种传动机械中的减速传动,如冶金、矿山、起重、化工、建筑橡塑船舶等行业以及其它机械设备上,适用工作环境温度为—40℃~+40℃,输入轴转速不大于1500转/分,蜗杆轴可反两面方向旋转。

二、型号
该减速器系列有四种型式:TPG、TPU、TPA、TPS.其中:TP-平面包络环面蜗杆组合为
A:TPG-通用型平面包络环面蜗杆减速器、蜗杆可在蜗轮之上、之下、水平之侧或垂直在侧。
B:TPA-蜗杆在蜗轮之上的平面包络环面蜗杆减速器
C:TPU-蜗杆在蜗轮之下的平面包络环面蜗杆减速器
D:TPS-蜗杆在蜗轮之侧的平面包络环面蜗杆减速器

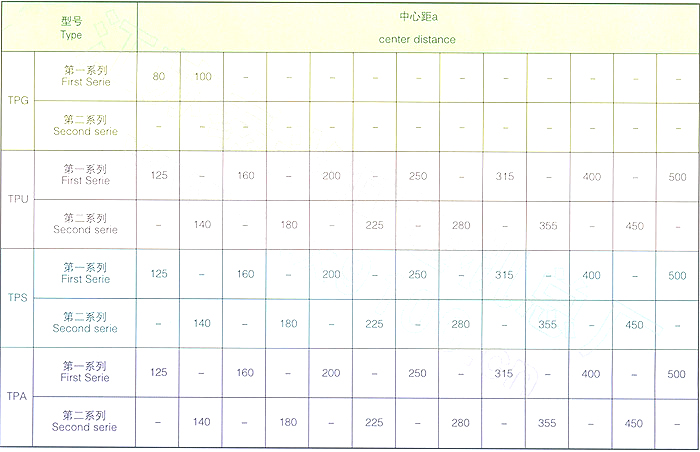

三、型号及传动比
点击查看大图
注:优先选用第一系列,表中第二系列的中心距仅提出型式规格。
点击查看大图

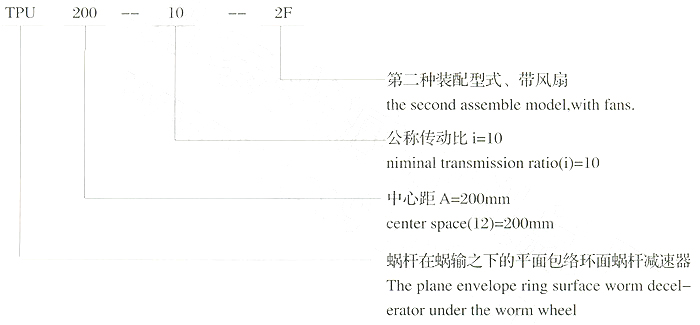

四、标记示例
点击查看大图
点击查看大图
点击查看大图

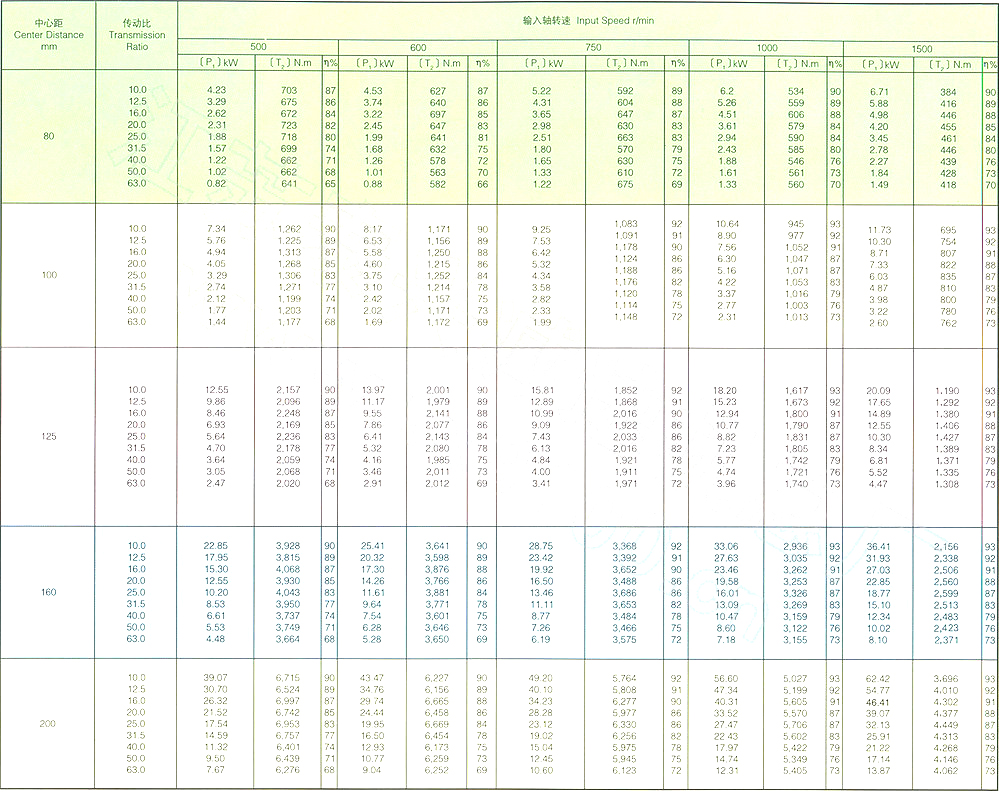

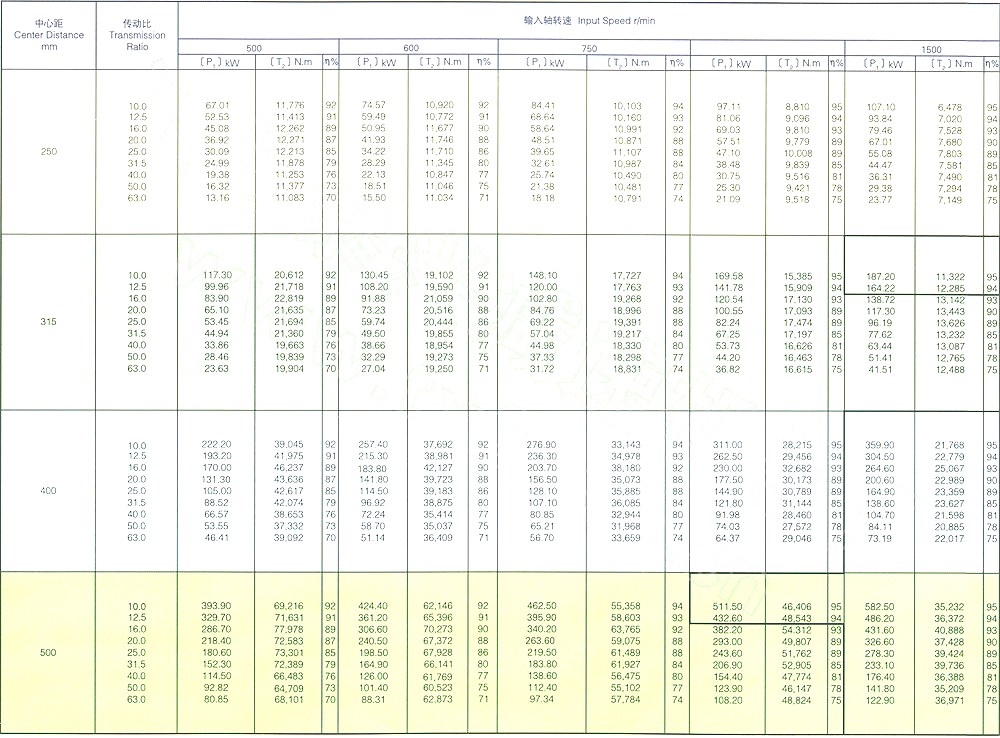

五、平面包络环面蜗杆减速器额定输入轴功率表
点击查看大图
点击查看大图

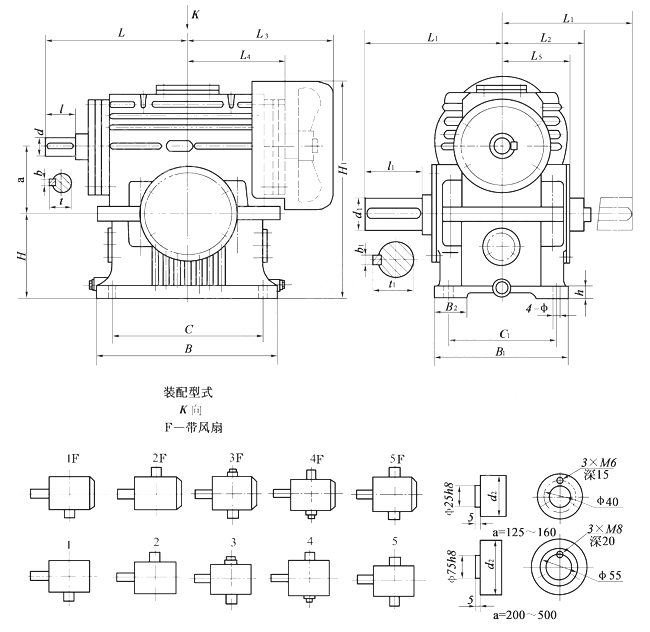

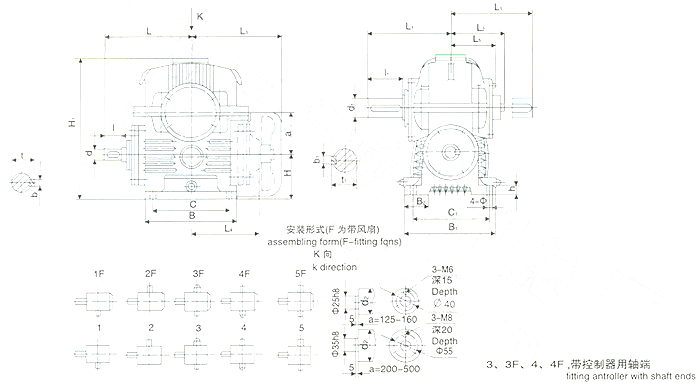

    TPA125、TPA160、TPA200、TPA250、TPA315、TPA400、TPA500、通用型减速机形式及外形尺寸

    TPA通用型减速器形式及外形尺寸

    型号
    a
    B
    B1
    B2
    C
    C1
    H
    H1
    h
    L
    L1
    L2
    L3
    L4
    L5
    l
    l1
    d
    d1
    d2
    b
    b1
    t
    t 1
    Ф
    质量(kg)
    TPA125
    125
    360
    300
    50
    310
    250
    180
    438
    30
    307
    320
    185
    280
    217
    175
    82
    140
    40
    70
    80
    12
    20
    43
    74.5
    19
    165
    TPA160
    160
    460
    320
    80
    400
    260
    225
    550
    40
    375
    375
    210
    365
    280
    190
    82
    170
    50
    85
    95
    14
    25
    53.5
    90
    24
    285
    TPA200
    200
    540
    400
    100
    450
    320
    250
    658
    40
    420
    400
    265
    436
    345
    224
    82
    170
    55
    95
    110
    16
    28
    59
    101
    28
    510
    TPA250
    250
    720
    480
    120
    620
    380
    315
    792
    50
    530
    495
    290
    520
    406
    270
    105
    210
    65
    120
    140
    18
    32
    69
    127
    35
    900
    TPA315
    315
    850
    600
    140
    750
    500
    400
    1000
    65
    630
    600
    360
    605
    492
    345
    130
    250
    80
    140
    160
    22
    36
    85
    148
    39
    1250
    TPA400
    400
    950
    720
    170
    850
    620
    500
    1200
    75
    720
    720
    425
    690
    540
    410
    165
    300
    100
    180
    200
    28
    45
    106
    190
    48
    2300
    TPA500
    500
    1180
    900
    200
    1040
    760
    630
    1530
    90
    850
    840
    495
    845
    680
    488
    165
    350
    110
    200
    240
    32
    45
    117
    210
    56
    3700



    减速器的额定输入功率P1
    中心距a(mm)
    传动比i
    输入轴转速n1(r/min)
    500
    600
    750
    1000
    1500
    额定输入功率P1(kW)
    80
    10.0
    12.5
    16.0
    20.0
    25.0
    31.5
    40.0
    50.0
    63.0
    2.51
    2.07
    1.75
    1.36
    1.10
    0.92
    0.70
    0.57
    0.49
    2.83
    2.35
    2.01
    1.53
    1.25
    1.05
    0.79
    0.63
    0.55
    3.21
    2.74
    2.34
    1.78
    1.45
    1.23
    0.92
    0.74
    0.67
    3.85
    3.31
    2.83
    2.17
    1.76
    1.47
    1.08
    0.89
    0.78
    4.94
    4.17
    3.57
    2.74
    2.23
    1.88
    1.42
    1.13
    0.99
    100
    10.0
    12.5
    16.0
    20.0
    25.0
    31.5
    40.0
    50.0
    63.0
    4.85
    4.06
    3.46
    2.64
    2.15
    1.81
    1.37
    1.09
    0.96
    5.17
    4.55
    3.90
    2.98
    2.44
    2.04
    1.53
    1.24
    1.08
    6.30
    5.27
    4.55
    3.46
    2.81
    2.36
    1.78
    1.43
    1.25
    7.52
    6.26
    5.42
    4.16
    3.38
    2.83
    2.15
    1.72
    1.50
    8.23
    7.78
    6.66
    5.19
    4.24
    3.56
    2.69
    2.16
    1.88
    125
    10.0
    12.5
    16.0
    20.0
    25.0
    31.5
    40.0
    50.0
    63.0
    9.17
    7.66
    6.56
    5.08
    4.09
    3.43
    2.59
    2.09
    1.82
    10.00
    8.46
    7.42
    5.68
    4.58
    3.84
    2.90
    2.33
    2.03
    11.76
    9.84
    8.48
    6.43
    5.29
    4.44
    3.35
    2.70
    2.34
    13.91
    11.66
    10.21
    7.78
    6.28
    5.27
    3.98
    3.19
    2.78
    17.11
    13.97
    12.29
    9.42
    7.71
    6.47
    4.87
    3.92
    3.41
