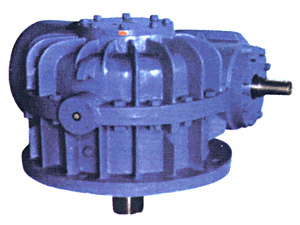

产品名称：TPS平面包络环面蜗杆减速器
产品类别：平面包络环面蜗杆减速机
产品型号：TPS
一、概述
平面包络环面蜗杆减速器是一种新兴的传动装置，其承载能力大，传动效率高，结构紧凑、合理。这种减速器可以广泛地应用于各种传动机械中的减速传动，如冶金、矿山、起重、化工、建筑橡塑船舶等行业以及其它机械设备上，适用工作环境温度为—40℃～+40℃，输入轴转速不大于1500转／分，蜗杆轴可反两面方向旋转。
二、型号
该减速器系列有四种型式：TPG、TPU、TPA、TPS．其中：TP-平面包络环面蜗杆组合为
A：TPG-通用型平面包络环面蜗杆减速器、蜗杆可在蜗轮之上、之下、水平之侧或垂直在侧。
B：TPA-蜗杆在蜗轮之上的平面包络环面蜗杆减速器
C：TPU-蜗杆在蜗轮之下的平面包络环面蜗杆减速器
D：TPS-蜗杆在蜗轮之侧的平面包络环面蜗杆减速器

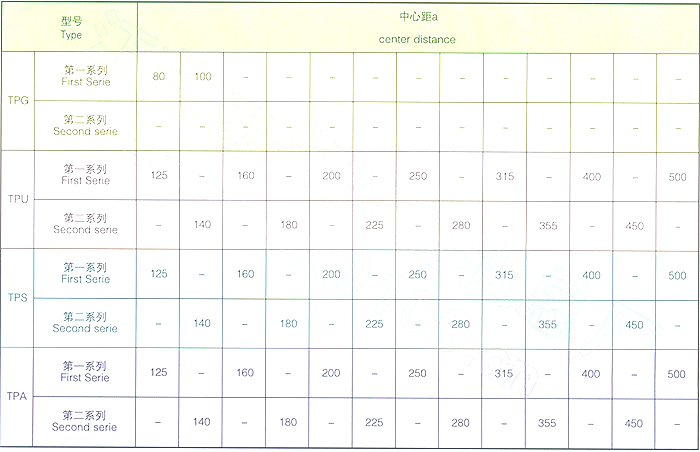

三、型号及传动比
注：优先选用第一系列，表中第二系列的中心距仅提出型式规格。

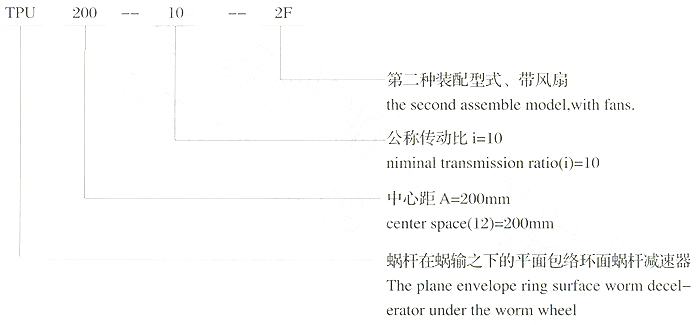

四、标记示例

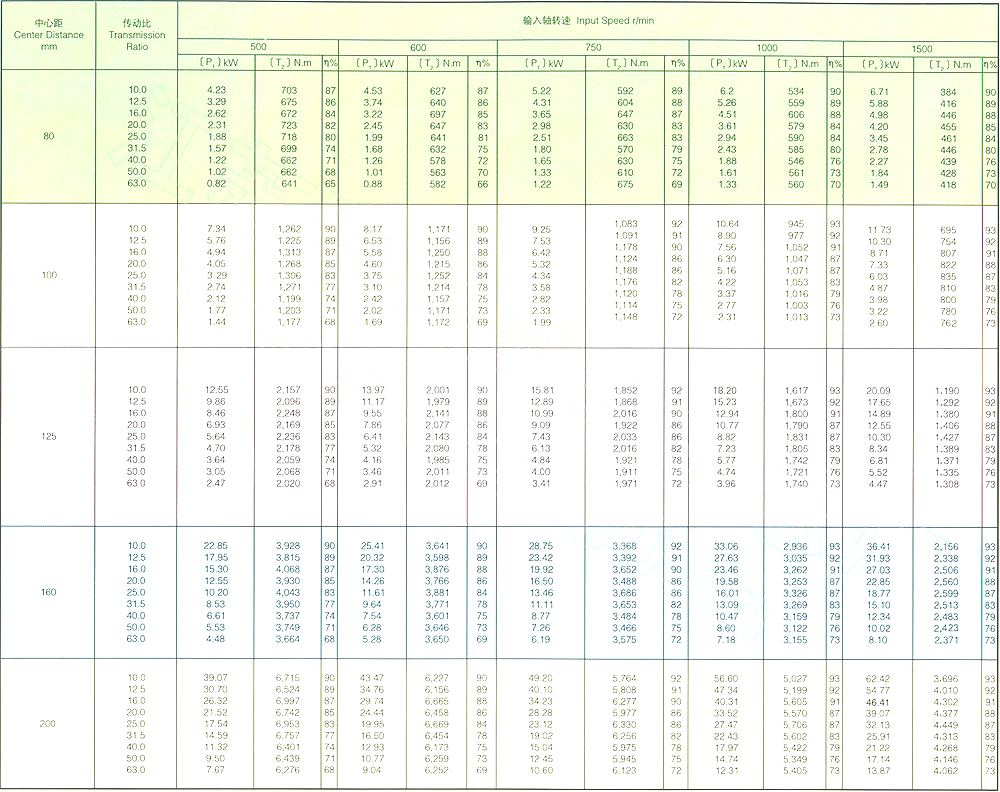

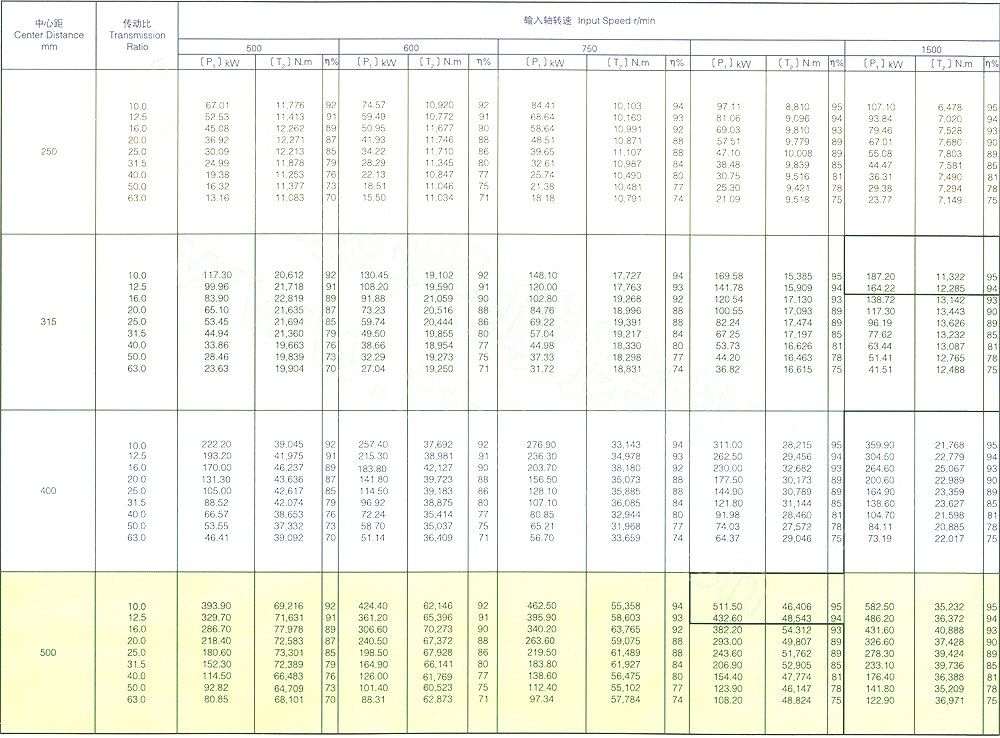

五、平面包络环面蜗杆减速器额定输入轴功率表
TPS125、TPS160、TPS200、TPS250、TPS315、TPS400、TPS500、通用型减速机形式及外形尺寸

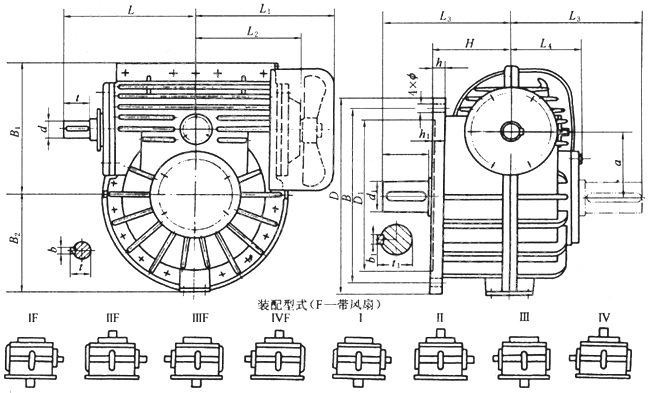

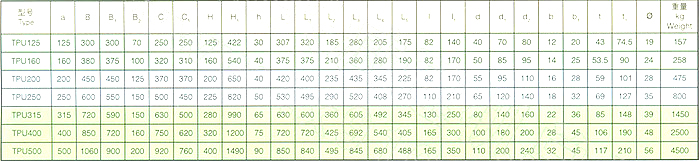

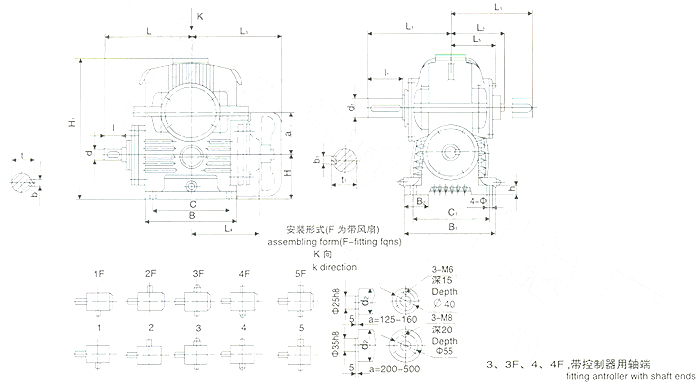

TPS通用型减速器形式及外形尺寸
型号
a
（Ф）
D
（Ф）
D1
h1
（Ф）
B
B1
B2
H
L
L1
L2
L3
L4
l
l1
d
d1
b
b1
t
t 1
h
Ф
质量
（kg）
TPS125
125
380
280
6
330
265
193
180
307
280
203
320
175
82
140
40
70
12
20
43
74.5
25
19
170
TPS160
160
530
380
10
470
338
268
200
375
365
280
375
190
82
170
50
85
14
25
53.5
90
40
24
290
TPS200
200
650
480
10
580
405
335
250
425
436
330
400
210
82
170
55
95
16
28
59
101
40
32
530
TPS250
250
800
600
12
700
495
400
280
530
520
406
495
270
105
210
65
120
18
32
69
127
50
35
930
TPS315
315
920
710
15
820
623
460
355
630
605
492
600
340
130
250
80
140
22
36
85
148
65
39
1300
TPS400
400
1100
850
15
1000
740
550
420
720
692
540
720
405
165
300
100
180
28
45
106
190
75
48
2450
TPS500
500
1340
1060
20
1200
920
675
530
850
845
680
840
488
165
350
110
200
32
45
117
210
90
56
3850
