产品编号：102814472814

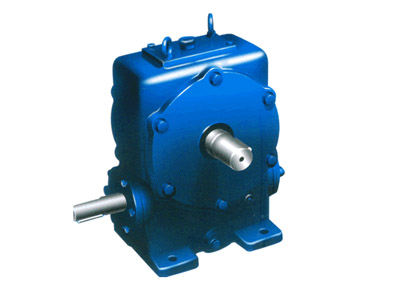

产品名称：WD型圆柱蜗杆减速机
产品类别：蜗轮蜗杆减速机系列
产品型号：WD

WD80、WD100、WD120、型圆柱蜗杆减速机（80～120）安装尺寸JB/ZQ4390-79

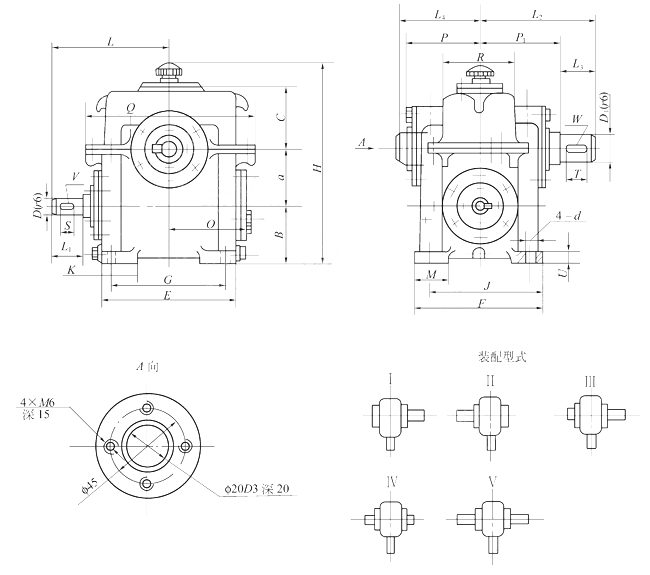

圆柱蜗杆减速器的外形、安装尺寸及装配形式 WD80～WD120外形尺寸

WD80～WD120减速器安装尺寸见下表 型号 a B C D D1 E F G H J K L L1 L2 L3 L4 WD80 80 90 105 20 35 190 200 150 305 160 60 190 50 158 58 90 WD100 100 110 135 25 40 240 210 180 375 170 70 225 60 182 82 100 WD120 120 120 150 30 45 270 220 200 420 180 80 275 80 197 82 110 型号 M O P P1 S T U V(b×h) W(b×h) d 转动惯量kg·m2 质量kg WD80 60 120 83.5 100 40 50 20 6×6 10×8 18 0.265×10～3 36.5～38.5 WD100 70 145 90 100 40 60 20 8×7 12×8 18 0.84×10～3 53～65 WD120 80 165 102 115 50 60 20 8×7 14×9 18 1.79×10～3 75.4～81.7

WD150、WD180、WD210、WD250、WD300、WD360、型圆柱蜗杆减速机（150～360）安装尺寸JB/ZQ4390-79

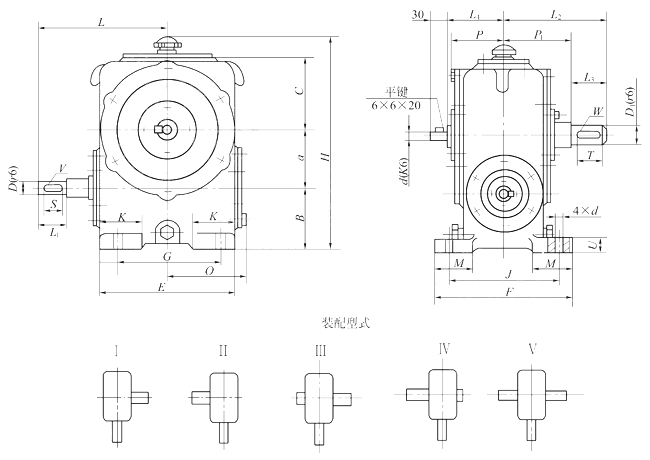

WD150～WD360外形尺寸

WD150～WD360减速器安装尺寸见下表 型号 a B C D D1 E F G H J K L L1 L2 L3 L4 WD150 150 150 165 35 65 370 340 310 513 280 100 303 58 315 105 190 WD180 180 180 190 40 70 430 360 360 593 300 120 362 82 345 105 215 WD210 210 210 215 45 80 490 400 400 683 320 140 412 82 385 130 225 WD250 250 250 265 50 90 570 430 440 813 360 160 442 82 395 130 240 WD300 300 300 320 70 120 670 500 520 968 420 200 535 105 465 165 270 WD360 360 360 370 80 150 840 610 650 1138 440 240 640 130 575 200 340 型号 M O P P1 Q R S T U V(b×h) W(b×h) d 转动惯量kg·m2 质量/kg WD150 90 230 180 210 455 200 50 100 30 10×8 18×11 22 3.11×10～3 146～163 WD180 90 270 205 240 515 230 60 100 30 12×8 20×12 22 7.63×10～3 295～327.5 WD210 100 300 215 255 585 250 70 140 30 14×9 22×14 22 23.50×10～3 298～344 WD250 120 340 225 265 665 270 80 125 40 14×9 25×14 26 79×10～3 480～513 WD300 150 405 255 300 765 310 90 140 50 20×12 32×18 32 143×10～3 771～904 WD360 180 490 325 375 905 360 110 180 50 22×14 36×20 39 223.13×10～3 1195～1395

WD80、WD100、WD120、WD150、WD180、WD210、WD250、WD300、WD360型减速机传动比及输出转矩表JB/ZQ4390-79

WD减速器传动比及输出转矩表 型号 转矩 速比 9.67 11.67 13.67 15.67 17.67 19.5 21.5 23.5 25.5 27.5 30 33 37 41 47 53 60 WD 80 55.9 55 53 41.2 48.1 54.9 52 41.2 49.1 45.2 56 56 49.1 53 41.2 48.1 — 100 111 105 106 98.1 93.1 101 89.2 98.1 77.5 91.1 107 107 103 99 98.1 93.2 69.6 120 188.3 186.4 172.5 163.8 139 169.8 168.8 165 158 158 188.3 166 183.5 172.5 164.8 139.2 130.7 150 344 332 335.5 328.5 272 341 301 328.5 295 296 336.5 360 347 335.5 328.5 271 237.5 180 596.4 680 586 561 475 524 527 561 537 — 640 565 535 584.9 555 471 506 210 1009.4 864.4 920 877 744.8 820 899 878 840.9 877 1006.5 887 950.6 921 877 744.8 279 250 1728 1700 1352 1254 1328 1577 1313 1254 1470 1136 1725 15.078 1695 1352 1254 1332 1426 300 2832 2656 2685 2567 2018 2734 2273 2568 2460 2371 2783 2724 2773 2695 2568 2018 1881 360 4704 4606 4282 4429 3498 4723 4184 4429 4253 — 4665 4576 4495 4282 4429 3488 3920
