   当前位置:首页 > 产品中心 > 蜗轮蜗杆减速机系列
点击查看图片

产品介绍产品图纸

产品编号:102815311414

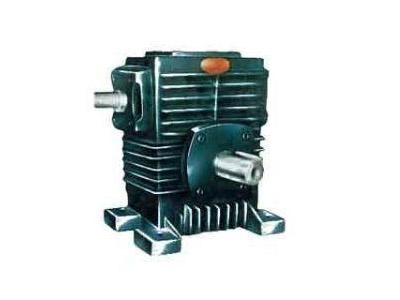

产品名称:WS圆柱蜗杆减速机
产品类别:蜗轮蜗杆减速机系列
产品型号:WS

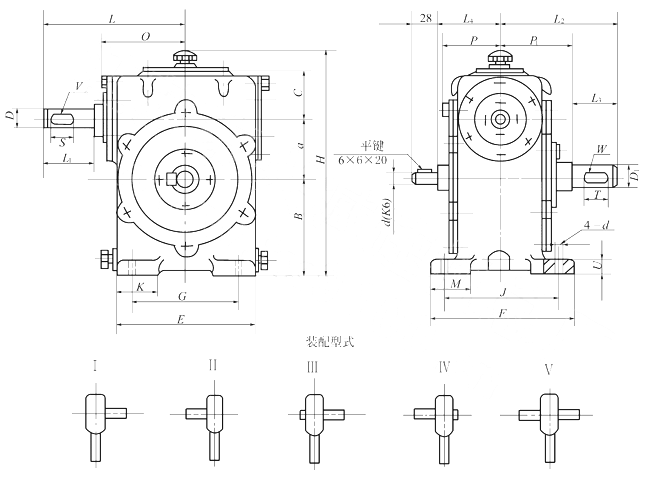

    WS80、WS100、WS120、型圆柱蜗杆减速机(80~120)安装尺寸

    WS减速器80~120安装尺及装配型式


    型号
    a
    B
    C
    D
    D1
    E
    F
    G
    H
    J
    K
    L
    L1
    L2
    L3
    L4
    WS80
    80
    120
    65
    20
    35
    190
    200
    150
    295
    160
    60
    190
    50
    158
    58
    90
    WS100
    100
    140
    70
    25
    40
    240
    210
    180
    340
    170
    70
    225
    60
    182
    82
    100
    WS120
    120
    160
    75
    30
    45
    270
    220
    200
    385
    180
    80
    275
    80
    197
    82
    110


    型号
    M
    O
    P
    P1
    S
    T
    U
    V(b×h)
    W(b×h)
    d
    转动惯量(kg·m2)
    质量
    WS80
    60
    120
    83.5
    100
    40
    50
    20
    6×6
    10×8
    18
    0.265×10-3
    36.7~39
    WS100
    70
    145
    90
    100
    40
    60
    20
    8×7
    12×8
    18
    0.84×10-3
    53~65
    WS120
    80
    165
    102
    115
    50
    60
    20
    8×7
    14×9
    18
    1.79×10-3
    73.4~79

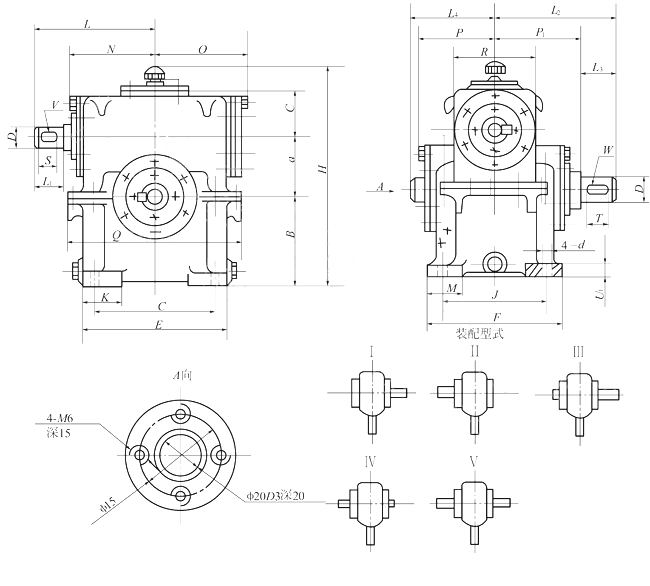

    WS150、WS180、WS210、WS250、WS300、WS360型圆柱蜗杆减速机(150~360)安装尺寸

    WS150-WS360型圆柱蜗杆减速器(150~360)安装尺寸

    WS减速器150~360安装尺及装配型式

    型号
    a
    B
    C
    D
    D1
    E
    F
    G
    H
    J
    K
    L
    L1
    L2
    L3
    L4
    M
    N
    WS150
    150
    210
    105
    35
    65
    370
    340
    310
    513
    280
    100
    303
    58
    315
    105
    190
    90
    245
    WS180
    180
    250
    125
    40
    70
    430
    360
    360
    603
    300
    120
    362
    82
    345
    105
    215
    90
    250
    WS210
    210
    280
    135
    45
    80
    490
    400
    400
    673
    320
    140
    412
    82
    385
    130
    225
    100
    282
    WS250
    250
    330
    145
    50
    90
    570
    430
    440
    773
    360
    160
    442
    82
    395
    130
    240
    120
    325
    WS300
    300
    390
    165
    70
    120
    670
    500
    520
    903
    420
    200
    535
    105
    465
    165
    270
    150
    385
    WS360
    360
    460
    200
    80
    150
    840
    610
    650
    1068
    440
    240
    640
    130
    575
    200
    340
    180
    470

    型号
    O
    P
    P1
    Q
    R
    S
    T
    U
    V
    W
    d
    转动惯量(kg·m2)
    质量(Kg )
    WS150
    230
    180
    210
    455
    200
    50
    100
    30
    10×8
    18×11
    22
    3.11×10-3
    146~163
    WS180
    270
    205
    240
    515
    230
    60
    100
    30
    12×8
    20×12
    22
    7.63×10-3
    263~295.5
    WS210
    300
    215
    255
    585
    250
    70
    110
    30
    14×9
    22×14
    22
    23.50×10-3
    318~364
    WS250
    340
    225
    265
    665
    270
    80
    125
    40
    14×9
    25×14
    26
    79.00×10-3
    484~547
    WS300
    403
    255
    300
    765
    310
    90
    140
    50
    20×12
    32×18
    32
    143.00×10-3
    761~894
    WS360
    490
    325
    375
    965
    360
    110
    180
    50
    22×14
    36×20
    39
    223.13×10-3
    1290~1450




    WS型圆柱减速机传动比及输出转矩表

    WS减速器传动比及输出转矩表

    型号
    转矩
    速比
    9.67
    11.67
    13.67
    15.67
    17.67
    19.5
    21.5
    23.5
    25.5
    27.5
    30
    33
    37
    41
    47
    53
    60
    WS
    80
    55.9
    55
    53
    41.2
    48.1
    54.9
    52
    41.2
    49.1
    45.2
    56
    56
    49.1
    53
    41.2
    48.1
    100
    111
    105
    106
    98.1
    93.1
    101
    89.2
    98.1
    77.5
    91.1
    107
    107
    103
    99
    98.1
    93.2
    69.6
    120
    188.3
    186.4
    172.5
    163.8
    139
    169.8
    168.8
    165
    158
    158
    188.3
    166
    183.5
    172.5
    164.8
    139.2
    130.7
    150
    344
    332
    335.5
    328.5
    272
    341
    301
    328.5
    295
    296
    336.5
    360
    347
    335.5
    328.5
    271
    237.5
    180
    596.4
    680
    586
    561
    475
    524
    527
    561
    537
    640
    565
    535
    584.9
    555
    471
    506
    210
    1009.4
    864.4
    920
    877
    744.8
    820
    899
    878
    840.9
    877
    1006.5
    887
    950.6
    921
    877
    744.8
    279
    250
    1728
    1700
    1352
    1254
    1328
    1577
    1313
    1254
    1470
    1136
    1725
    15.078
    1695
    1352
    1254
    1332
    1426
    300
    2832
    2656
    2685
    2567
    2018
    2734
    2273
    2568
    2460
    2371
    2783
    2724
    2773
    2695
    2568
    2018
    1881
    360
    4704
    4606
    4282
    4429
    3498
    4723
    4184
    4429
    4253
    4665
    4576
    4495
    4282
    4429
    3488
    3920
