产品介绍产品图纸
本公司生产近30类，计140多种搅拌器，从最常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。
搅拌器型号标注方法：
材料代号
搅拌器轴孔径
搅拌器的外径，
搅拌器型式代号
消泡搅拌器
消泡叶轮XPY、消泡桨XPJ

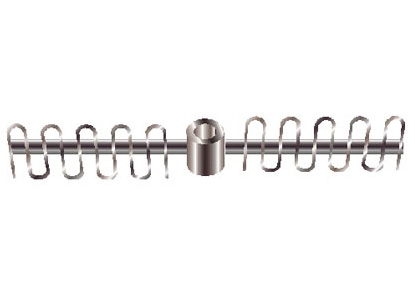

此类搅拌器为特殊用途的搅拌器，都是为消除液面上覆盖的大量泡沫而用。消泡叶轮为高速型，其高速旋转下产生的离心作用，使从中心吸进的泡沫，沿壁面汇成液珠抛出，消泡效果好，消耗功率大，叶轮制作要求高n＝500－1500rpm，μ＜2000cP。消泡桨为中低速型，旋转蛇形栅条桨，反复碰撞、搅破液面上的气泡，不断破坏生成的气泡，控制了泡沫的增加，发酵罐应用广泛、效果良好，附装在搅拌轴上部、制造、安装简易。n＝60－300rpm，M＜2000cP。

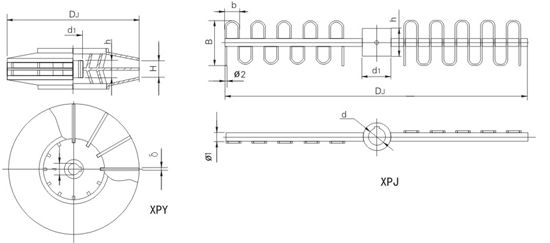

消泡叶轮主要参数
DJ
d
d 1
h
H
δ
重量
200
40
75
75
40
3
4.819
220
45
80
80
55
3
5.751
250
50
85
85
63
4
8.645
280
55
90
90
70
4
10.55
320
60
100
100
80
4
14.05
360
65
105
105
90
5
20.59
400
70
110
110
100
5
24.61
450
75
120
120
112
5
31.46
500
80
130
130
125
6
45.41
560
85
140
140
140
6
57.08
630
90
150
150
168
6
72.05
710
100
160
160
178
8
114.8
800
110
180
180
200
8
148.8
900
120
190
190
225
10
225.2
1000
130
200
200
250
10
275.1
消泡桨主要参数
DJ
d
d1
h
φ1
φ2
B
b
重量
470
40
75
75
18
4
75
35
2.453
570
45
80
80
18
4
90
35
2.916
660
50
85
85
25
4
105
40
3.615
760
55
90
90
25
6
120
40
4.605
850
60
100
100
32
6
135
50
6.498
950
65
105
105
32
6
150
50
7.523
1140
70
110
110
38
8
180
60
10.10
1340
80
130
130
38
8
210
60
14.71
1530
90
180
180
45
8
240
70
20.97
1730
100
160
160
45
10
270
70
26.49
1930
110
180
180
54
10
300
80
36.99
2120
120
190
190
54
10
330
80
42.22
2320
130
200
200
60
12
360
90
51.11
2520
140
210
210
70
12
390
90
60.91
2710
150
220
220
76
14
420
100
72.95
3050
160
240
240
89
14
470
100
98.39
3440
170
250
250
108
16
530
100
127.1
备注：搅拌器内孔可根据用户要求制作，轮毂高度一般与内孔相一致。
