本公司生产近30类，计140多种搅拌器，从最常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。
搅拌器型号标注方法：
材料代号
搅拌器轴孔径
搅拌器的外径，
搅拌器型式代号

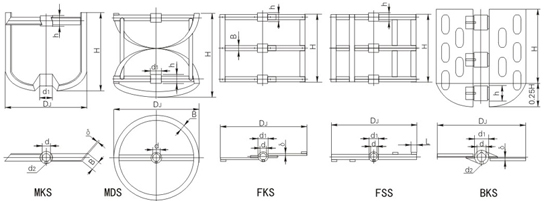

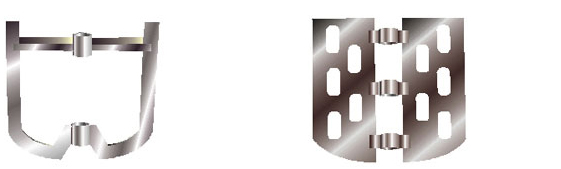

特殊框式搅拌器
锚框式MKS、锚带式MDS、方框式FKS、方栅式FSS、板框式BKS
此类搅拌器为慢速型搅拌器，适用于中高粘度液体的混和、传热反应等过程。μ＜105cP，转速n＝1－100rpm。锚框式（MKS）低速旋转时沿壁面能得到大的剪切力，可防止沉降及壁面附着，底部形状贴合椭圆形罐与中间的底轴承。锚带式（MDS）是螺带和框式的组合，结合了螺带式和框式搅拌器的作用。方框式（FKS）、方栅式（FSS）形状简单制作容易，效能同框式，中等粘度的混合，深解更适合些。板框式（BKS）是另一种简易的慢速搅拌器，板框上开的孔，其形状数量，分布型式，都可以因需要而变化。
DJ
d
d1
n
H
B
δ
d2
L
重量(kg)
MKS
MDS
FKS
FSS
BKS
500
50
85
85
500
50
8
M8
30
11.42
16.81
15.29
14.25
17.7
560
55
90
90
560
56
8
M8
30
13.52
19390
18.361
16.08
21.8
630
60
100
100
630
63
10
M10
40
20.36
28.80
27.43
25.79
31.3
710
65
105
105
710
71
10
M10
40
25.05
37.07
33.62
29.66
38.2
800
70
110
110
800
80
12
M10
50
33.88
48.55
44.78
37.39
53.2
900
75
120
120
900
90
12
M10
50
43.50
64.00
57.62
45.07
67.4
1000
80
130
130
1000
100
12
M12
60
54.52
79.99
72.36
61.01
85.3
1120
85
140
140
1120
112
14
M12
60
76.55
107.4
101.0
70.96
116
1250
90
150
150
1250
125
14
M12
70
95.39
137.0
125.9
106.7
144
1400
100
160
160
1400
140
14
M12
70
117.0
168.4
154.0
120.9
178
1600
110
180
180
1600
160
16
M16
80
173.7
237.9
228.4
166.5
259
1800
120
190
190
1800
180
16
M16
80
213.6
296.9
279.7
187.5
318
2000
130
200
200
2000
200
16
M16
90
257.9
354.1
366.6
225.8
383
2240
140
210
210
2240
220
18
M16
90
450.8
481.4
252.4
542.07
515
2500
150
220
220
2500
250
18
M20
100
423.5
579.8
547.0
346.7
628
2800
160
240
240
2800
270
18
M20
100
537.8
746.4
696.0
412.4
794
3150
170
250
250
3150
300
20
M20
120
726.5
983.7
934.1
525.5
1075
3550
180
260
260
3550
330
20
M20
140
904.1
1267
1158
661.1
1340
备注：搅拌器内孔可根据用户要求制作，轮晕高度一般与内孔相一致。
本公司生产近30类，计140多种搅拌器，从最常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。
搅拌器型号标注方法：
材料代号
搅拌器轴孔径
搅拌器的外径，
搅拌器型式代号
特殊框式搅拌器
锚框式MKS、锚带式MDS、方框式FKS、方栅式FSS、板框式BKS
此类搅拌器为慢速型搅拌器，适用于中高粘度液体的混和、传热反应等过程。μ＜105cP，转速n＝1－100rpm。锚框式（MKS）低速旋转时沿壁面能得到大的剪切力，可防止沉降及壁面附着，底部形状贴合椭圆形罐与中间的底轴承。锚带式（MDS）是螺带和框式的组合，结合了螺带式和框式搅拌器的作用。方框式（FKS）、方栅式（FSS）形状简单制作容易，效能同框式，中等粘度的混合，深解更适合些。板框式（BKS）是另一种简易的慢速搅拌器，板框上开的孔，其形状数量，分布型式，都可以因需要而变化。
DJ
d
d1
n
H
B
δ
d2
L
重量(kg)
MKS
MDS
FKS
FSS
BKS
500
50
85
85
500
50
8
M8
30
11.42
16.81
15.29
14.25
17.7
560
55
90
90
560
56
8
M8
30
13.52
19390
18.361
16.08
21.8
630
60
100
100
630
63
10
M10
40
20.36
28.80
27.43
25.79
31.3
710
65
105
105
710
71
10
M10
40
25.05
37.07
33.62
29.66
38.2
800
70
110
110
800
80
12
M10
50
33.88
48.55
44.78
37.39
53.2
900
75
120
120
900
90
12
M10
50
43.50
64.00
57.62
45.07
67.4
1000
80
130
130
1000
100
12
M12
60
54.52
79.99
72.36
61.01
85.3
1120
85
140
140
1120
112
14
M12
60
76.55
107.4
101.0
70.96
116
1250
90
150
150
1250
125
14
M12
70
95.39
137.0
125.9
106.7
144
1400
100
160
160
1400
140
14
M12
70
117.0
168.4
154.0
120.9
178
1600
110
180
180
1600
160
16
M16
80
173.7
237.9
228.4
166.5
259
1800
120
190
190
1800
180
16
M16
80
213.6
296.9
279.7
187.5
318
2000
130
200
200
2000
200
16
M16
90
257.9
354.1
366.6
225.8
383
2240
140
210
210
2240
220
18
M16
90
450.8
481.4
252.4
542.07
515
2500
150
220
220
2500
250
18
M20
100
423.5
579.8
547.0
346.7
628
2800
160
240
240
2800
270
18
M20
100
537.8
746.4
696.0
412.4
794
3150
170
250
250
3150
300
20
M20
120
726.5
983.7
934.1
525.5
1075
3550
180
260
260
3550
330
20
M20
140
904.1
1267
1158
661.1
1340
备注：搅拌器内孔可根据用户要求制作，轮晕高度一般与内孔相一致。
本公司生产近30类，计140多种搅拌器，从最常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。
搅拌器型号标注方法：
|
|
|
| 材料代号 | |
| 搅拌器轴孔径 | |
| 搅拌器的外径， | |
| 搅拌器型式代号 |
特殊框式搅拌器
锚框式MKS、锚带式MDS、方框式FKS、方栅式FSS、板框式BKS
此类搅拌器为慢速型搅拌器，适用于中高粘度液体的混和、传热反应等过程。μ＜105cP，转速n＝1－100rpm。锚框式（MKS）低速旋转时沿壁面能得到大的剪切力，可防止沉降及壁面附着，底部形状贴合椭圆形罐与中间的底轴承。锚带式（MDS）是螺带和框式的组合，结合了螺带式和框式搅拌器的作用。方框式（FKS）、方栅式（FSS）形状简单制作容易，效能同框式，中等粘度的混合，深解更适合些。板框式（BKS）是另一种简易的慢速搅拌器，板框上开的孔，其形状数量，分布型式，都可以因需要而变化。
| DJ | d | d1 | n | H | B | δ | d2 | L | 重量(kg) | ||||
| MKS | MDS | FKS | FSS | BKS | |||||||||
| 500 | 50 | 85 | 85 | 500 | 50 | 8 | M8 | 30 | 11.42 | 16.81 | 15.29 | 14.25 | 17.7 |
| 560 | 55 | 90 | 90 | 560 | 56 | 8 | M8 | 30 | 13.52 | 19390 | 18.361 | 16.08 | 21.8 |
| 630 | 60 | 100 | 100 | 630 | 63 | 10 | M10 | 40 | 20.36 | 28.80 | 27.43 | 25.79 | 31.3 |
| 710 | 65 | 105 | 105 | 710 | 71 | 10 | M10 | 40 | 25.05 | 37.07 | 33.62 | 29.66 | 38.2 |
| 800 | 70 | 110 | 110 | 800 | 80 | 12 | M10 | 50 | 33.88 | 48.55 | 44.78 | 37.39 | 53.2 |
| 900 | 75 | 120 | 120 | 900 | 90 | 12 | M10 | 50 | 43.50 | 64.00 | 57.62 | 45.07 | 67.4 |
| 1000 | 80 | 130 | 130 | 1000 | 100 | 12 | M12 | 60 | 54.52 | 79.99 | 72.36 | 61.01 | 85.3 |
| 1120 | 85 | 140 | 140 | 1120 | 112 | 14 | M12 | 60 | 76.55 | 107.4 | 101.0 | 70.96 | 116 |
| 1250 | 90 | 150 | 150 | 1250 | 125 | 14 | M12 | 70 | 95.39 | 137.0 | 125.9 | 106.7 | 144 |
| 1400 | 100 | 160 | 160 | 1400 | 140 | 14 | M12 | 70 | 117.0 | 168.4 | 154.0 | 120.9 | 178 |
| 1600 | 110 | 180 | 180 | 1600 | 160 | 16 | M16 | 80 | 173.7 | 237.9 | 228.4 | 166.5 | 259 |
| 1800 | 120 | 190 | 190 | 1800 | 180 | 16 | M16 | 80 | 213.6 | 296.9 | 279.7 | 187.5 | 318 |
| 2000 | 130 | 200 | 200 | 2000 | 200 | 16 | M16 | 90 | 257.9 | 354.1 | 366.6 | 225.8 | 383 |
| 2240 | 140 | 210 | 210 | 2240 | 220 | 18 | M16 | 90 | 450.8 | 481.4 | 252.4 | 542.07 | 515 |
| 2500 | 150 | 220 | 220 | 2500 | 250 | 18 | M20 | 100 | 423.5 | 579.8 | 547.0 | 346.7 | 628 |
| 2800 | 160 | 240 | 240 | 2800 | 270 | 18 | M20 | 100 | 537.8 | 746.4 | 696.0 | 412.4 | 794 |
| 3150 | 170 | 250 | 250 | 3150 | 300 | 20 | M20 | 120 | 726.5 | 983.7 | 934.1 | 525.5 | 1075 |
| 3550 | 180 | 260 | 260 | 3550 | 330 | 20 | M20 | 140 | 904.1 | 1267 | 1158 | 661.1 | 1340 |
备注：搅拌器内孔可根据用户要求制作，轮晕高度一般与内孔相一致。
本公司生产近30类，计140多种搅拌器，从最常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。
搅拌器型号标注方法：
|
|
|
| 材料代号 | |
| 搅拌器轴孔径 | |
| 搅拌器的外径， | |
| 搅拌器型式代号 |
特殊框式搅拌器
锚框式MKS、锚带式MDS、方框式FKS、方栅式FSS、板框式BKS
此类搅拌器为慢速型搅拌器，适用于中高粘度液体的混和、传热反应等过程。μ＜105cP，转速n＝1－100rpm。锚框式（MKS）低速旋转时沿壁面能得到大的剪切力，可防止沉降及壁面附着，底部形状贴合椭圆形罐与中间的底轴承。锚带式（MDS）是螺带和框式的组合，结合了螺带式和框式搅拌器的作用。方框式（FKS）、方栅式（FSS）形状简单制作容易，效能同框式，中等粘度的混合，深解更适合些。板框式（BKS）是另一种简易的慢速搅拌器，板框上开的孔，其形状数量，分布型式，都可以因需要而变化。
| DJ | d | d1 | n | H | B | δ | d2 | L | 重量(kg) | ||||
| MKS | MDS | FKS | FSS | BKS | |||||||||
| 500 | 50 | 85 | 85 | 500 | 50 | 8 | M8 | 30 | 11.42 | 16.81 | 15.29 | 14.25 | 17.7 |
| 560 | 55 | 90 | 90 | 560 | 56 | 8 | M8 | 30 | 13.52 | 19390 | 18.361 | 16.08 | 21.8 |
| 630 | 60 | 100 | 100 | 630 | 63 | 10 | M10 | 40 | 20.36 | 28.80 | 27.43 | 25.79 | 31.3 |
| 710 | 65 | 105 | 105 | 710 | 71 | 10 | M10 | 40 | 25.05 | 37.07 | 33.62 | 29.66 | 38.2 |
| 800 | 70 | 110 | 110 | 800 | 80 | 12 | M10 | 50 | 33.88 | 48.55 | 44.78 | 37.39 | 53.2 |
| 900 | 75 | 120 | 120 | 900 | 90 | 12 | M10 | 50 | 43.50 | 64.00 | 57.62 | 45.07 | 67.4 |
| 1000 | 80 | 130 | 130 | 1000 | 100 | 12 | M12 | 60 | 54.52 | 79.99 | 72.36 | 61.01 | 85.3 |
| 1120 | 85 | 140 | 140 | 1120 | 112 | 14 | M12 | 60 | 76.55 | 107.4 | 101.0 | 70.96 | 116 |
| 1250 | 90 | 150 | 150 | 1250 | 125 | 14 | M12 | 70 | 95.39 | 137.0 | 125.9 | 106.7 | 144 |
| 1400 | 100 | 160 | 160 | 1400 | 140 | 14 | M12 | 70 | 117.0 | 168.4 | 154.0 | 120.9 | 178 |
| 1600 | 110 | 180 | 180 | 1600 | 160 | 16 | M16 | 80 | 173.7 | 237.9 | 228.4 | 166.5 | 259 |
| 1800 | 120 | 190 | 190 | 1800 | 180 | 16 | M16 | 80 | 213.6 | 296.9 | 279.7 | 187.5 | 318 |
| 2000 | 130 | 200 | 200 | 2000 | 200 | 16 | M16 | 90 | 257.9 | 354.1 | 366.6 | 225.8 | 383 |
| 2240 | 140 | 210 | 210 | 2240 | 220 | 18 | M16 | 90 | 450.8 | 481.4 | 252.4 | 542.07 | 515 |
| 2500 | 150 | 220 | 220 | 2500 | 250 | 18 | M20 | 100 | 423.5 | 579.8 | 547.0 | 346.7 | 628 |
| 2800 | 160 | 240 | 240 | 2800 | 270 | 18 | M20 | 100 | 537.8 | 746.4 | 696.0 | 412.4 | 794 |
| 3150 | 170 | 250 | 250 | 3150 | 300 | 20 | M20 | 120 | 726.5 | 983.7 | 934.1 | 525.5 | 1075 |
| 3550 | 180 | 260 | 260 | 3550 | 330 | 20 | M20 | 140 | 904.1 | 1267 | 1158 | 661.1 | 1340 |
备注：搅拌器内孔可根据用户要求制作，轮晕高度一般与内孔相一致。
