   本公司生产近30类，计140多种搅拌器，从最常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

搅拌器型号标注方法：

	材料代号
	搅拌器轴孔径
	搅拌器的外径，
	搅拌器型式代号

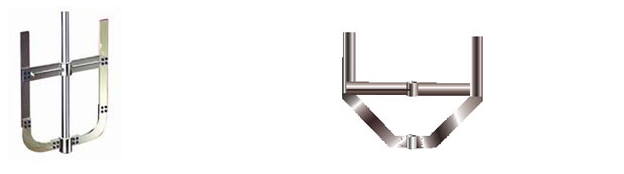

框、锚式搅拌器
椭圆底框式－KS、直角锥底框式－KSA、钝角锥底框式－KSB、锚式－MS、搪玻璃专用锚式－TS


  此类搅拌器为慢速型搅拌器，适用于中高粘度液体的混和、传热或反应等过程。常在层流装操作，产生水平环向流，如为折叶或角钢型叶，可增加桨叶附近的涡流。可根据需要在桨上增加立叶和横梁，以增大搅拌范围。适用介质粘范围μ＜105cP，转速n＝1－100rpm。

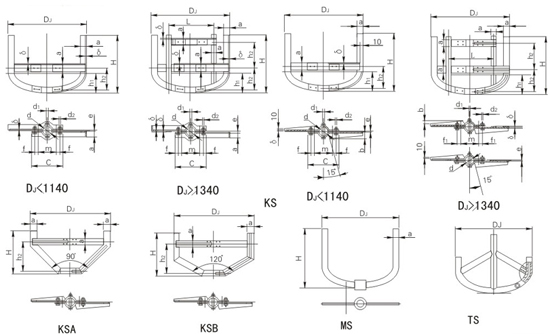

框式、锚式搅拌器主要尺寸

碳钢、不锈钢											碳钢				不锈钢						重量
D1	d	H	d1	h1	h2	L	e	m	f	N/n≤	a	δ	c	d	a	δ	b	c	f1	d2	碳钢、不锈钢
470 470	30 40	370 370	M8 M12	117 117	165 165	- -	3 3	90 100	25 35	0.012 0.020	36 36	3 4	170 210	M8 M12	36 36	3 4	36 36	130 140	- -	M8 M12	3.5/3.5 4.5/4.5
570 570	30 40	450 450	M8 M12	142 142	200 200	- -	3 3	90 100	25 35	0.012 0.038	40 40	3 4	170 210	M8 M12	40 40	3 4	40 40	130 140	- -	M8 M12	5/5 7.5/7.5
660 660	40 50	520 520	M12 M16	165 165	240 240	- -	3 5	100 120	35 35	0.038 0.069	50 50	3 4	210 240	M12 M16	50 50	3 4	50 50	140 170	- -	M12 M16	7/7 10/10
760 760	40 50	600 600	M12 M16	190 190	275 275	- -	3 5	100 120	35 35	0.047 0.088	50 50	4 5	210 240	M12 M16	50 50	4 5	50 50	140 170	- -	M12 M16	10/12 13/14
850 850	50 65	680 680	M16 M16	212 212	310 310	- -	5 7	120 140	35 40	0.088 0.160	63 63	4 5	240 270	M16 M16	63 63	4 5	63 63	170 190	- -	M16 M16	14/14 18/18
950 950	50 65	760 760	M16 M16	237 237	350 350	- -	5 7	120 140	35 40	0.088 0.160	63 63	4 5	240 270	M16 M16	63 63	4 5	63 63	170 190	- -	M12 M16	16/16 18/20
1140 1140	50 65	910 910	M16 M16	285 285	420 420	- -	5 7	120 140	35 40	0.088 0.160	70 70	4 5	240 270	M16 M16	70 70	4 5	70 70	170 190	- -	M12 M16	26/26 32/32
1340 1340 1340	50 65 80	1070 1070 1070	M16 M16 M18	335 335 335	460 450 450	670 670 670	5 7 7	120 140 170	50 50 50	0.088 0.250 0.470	80 80 80	5 5 6	270 290 330	M16 M16 M18	90 90 90	8 8 10	25 35 35	190 280 310	60 60 60	M12 M12 M12	50/52 50/55 62/69
1530 1530 1530	50 65 80	1220 1220 1220	M16 M16 M18	382 382 382	510 510 510	770 770 770	5 7 7	120 140 170	50 50 50	0.088 0.250 0.470	90 90 90	6 6 6	270 290 330	M16 M16 M16	100 100 100	8 10 10	25 35 45	270 290 320	60 60 60	M12 M12 M12	71/71 73/85 77/89
1730 1730 1730	65 80 95	1380 1380 1380	M16 M18 M22	432 432 432	580 580 580	870 870 870	7 7 7	140 170 200	70 70 70	0.250 0.470 0.815	100 100 100	6 6 7	330 370 400	M16 M18 M22	120 120 120	10 12 12	35 45 50	330 360 390	80 80 80	M16 M16 M16	88/105 95/105 113/135
1920 1920 1920	65 80 95	1530 1530 1530	M16 M18 M22	480 480 480	640 640 640	960 960 960	7 7 7	140 170 200	70 70 70	0.250 0.470 0.800	110 110 110	7 7 7	330 370 400	M16 M18 M22	130 130 130	10 12 12	35 45 50	330 360 390	80 80 80	M16 M16 M16	125/150 132/182 138/195
2120 2120 2120	80 95 110	1690 1690 1690	M18 M22 M22	530 530 530	710 710 710	1060 1060 1060	7 7 9	170 200 230	70 70 70	0.470 0.800 1.060	125 125 125	8 8 8	370 400 440	M18 M22 M22	150 150 150	12 12 14	45 50 60	360 390 420	100 100 100	M16 M16 M16	184/220 191/228 194/266
2320 2320 2320	80 95 110	1850 1850 1850	M18 M22 M22	580 580 580	780 780 780	1160 1160 1160	7 7 9	170 200 230	70 70 70	0.470 0.815 1.041	140 140 140	10 10 10	370 400 440	M18 M22 M22	160 160 1690	10 12 14	45 50 60	360 390 420	110 110 110	M16 M16 M16	270/324 277/385 281/435
2520 2520 2520	82 95 110	2010 2010 2010	M18 M22 M22	630 630 630	840 840 840	1260 1260 1260	7 7 9	170 200 230	70 70 70	0.470 0.850 1.100	160 160 160	10 10 10	370 400 440	M18 M22 M22	180 180 180	10 12 14	45 50 60	360 390 420	130 130 130	M16 M16 M16	336/403 341/484 350/564

备注：搅拌器内孔可根据用户要求制作，轮毂高度一般与内孔相一致。
