立式化工搅拌设备




   当前位置:首页 > 产品中心 > 立式化工搅拌设备
点击查看图片

产品介绍产品图纸

本公司生产近30类,计140多种搅拌器,从最常见的(包括已有的HB5标准,SB90标准各种搅拌器)到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造,也可根据用户生产工艺需求,代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

搅拌器型号标注方法:


材料代号
搅拌器轴孔径
搅拌器的外径,
搅拌器型式代号

平直叶桨式搅拌器
平直叶整体桨式PJ、平直叶拆桨式PCJ


   此类型为最基本的一种桨型,低速时为水平环流型,层流区操作:高速时为径流型。有挡板时,功率准数值Np明显升,为上下循环流,湍流加强,适用于低粘度液的混合、分散、固体悬浮、传热、液相反应等过程。μ<2000cp,n=1-100rpm,V=1-50m/s。常用规格DJ/D=0.35-0.8,h/DJ=0.10-0.25。当DJ/D=0.9以上时可设置多层桨叶,适用于高粘度液搅拌:降低桨叶离底部高度可作刮板用,防止重组份沉附底部。有用于悬浮、结晶与萃取等过程。

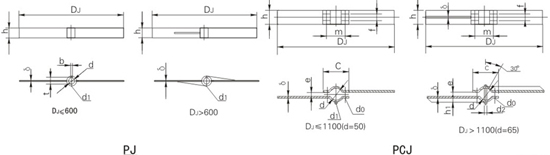

平直叶桨式搅拌器主要尺寸

DJ d d0 d1 d2 δ h h1 b t C m f e N/n不大于 重量(kg)
350 30 2-M12 M12 - 10 40 - 8 33.3 120 85 - 3 0.01 1.77
400 30 2-M12 M12 - 10 40 - 8 33.3 120 85 - 3 0.01 1.93
500 40 2-M12 M12 - 12 50 - 12 43.3 140 100 - 3 0.02 3.38
550 40 2-M12 M12 - 12 50 - 12 43.3 140 100 - 3 0.02 3.62
600 40 2-M12 M12 - 12 60 - 12 43.3 140 100 - 3 0.025 4.59
700 50 4-M12 M12 - 16 90 - 14 53.8 140 110 45 5 0.06 10.42
850 50 4-M12 M12 - 16 90 - 14 53.8 140 110 45 5

0.075

12.11
950 50 4-M16 M16 - 16 90 - 14 53.8 150 110 45 5 0.075 13.57
1100 50 4-M16 M16 - 16 120 - 14 53.8 150 110 70 5 0.075 20.95
1100 65 4-M16 M16 16 14 120 50 18 69.4 170 130 70 7 0.2 24.25
1250 65 4-M16 M16 16 14 120 50 18 69.4 170 130 70 7 0.2 27.07
1250 80 4-M16 M16 16 14 150 60 22 85.4 190 150 90 7 0.35 34.04
1400 65 4-M16 M16 16 14 150 50 18 69.4 170 130 90 7 0.25 35.29
1400 80 4-M16 M16 16 16 150 60 22 85.4 200 160 90 7 0.35 43.10
1500 65 4-M16 M16 16 14 150 50 18 69.4 170 130 90 7 0.25 37.63
1500 80 4-M16 M16 16 16 150 60 22 85.4 200 160 90 7 0.35 45.52
1700 80 4-M16 M16 16 16 180 65 22 85.4 200 160 110 7 0.4 59.20
1700 95 4-M22 M22 22 18 180 80 25 100.4 220 170 110 7 0.75 75.20
1800 95 4-M22 M22 22 16 180 80 25 100.4 220 170 110 7 0.54 67.30
1800 110 4-M22 M22 22 20 180 80 28 116.4 250 200 110 9 1.0 85.37
2000 95 4-M22 M22 22 14 200 80 25 100.4 220 170 130 7 0.64 70.66
2000 110 4-M22 M22 22 16 200 80 28 116.4 250 200 130 9 0.8 80.49
2100 95 4-M22 M22 22 14 200 80 25 100.4 220 170 130 7 0.6 72.70
2100 110 4-M22 M22 22 18 200 80 28 116.4 250 200 130 9 1.0 86.90
2240 110 4-M22 M24 22 16 220 80 28 116.4 250 200 140 7 1.0 98.53
2240 130 4-M22 M24 22 18 220 80 32 137.4 270 220 140 9 1.6 112.1
2500 120 6-M22 M24 24 16 250 90 32 127.4 280 230 150 8 1.3 124.7
2500 140 6-M24 M24 24 18 250 90 36 148.4 290 250 150 10 2.0 141.0
2800 150 6-M22 M24 24 18 280 100 32 137.4 270 220 160 8 1.6 172.1
2800 150 6-M22 M30 24 20 280 100 36 158.4 300 260 160 10 2.5 193.9
3150 140 6-M22 M30 24 18 315 110 36 148.4 290 250 170 8 2.0 215.3
3150 160 6-M22 M30 28 20 315 110 40 169.4 310 270 170 10 3.0 241.2
3550 150 6-M22 M30 28 20 355 120 36 150.4 300 260 180 8 2.5 298.3
3550 170 6-M22 M30 28 22 355 120 40 179.4 320 280 180 10 3.6 330.6

备注:搅拌器内孔可根据用户要求制作,轮毂高度一般与内孔相一致。
