产品介绍产品图纸

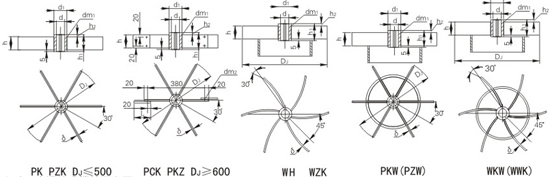

本公司生产近30类，计140多种搅拌器，从最常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。 搅拌器型号标注方法：   材料代号 搅拌器轴孔径 搅拌器的外径， 搅拌器型式代号 六叶开启涡轮式搅拌器 六直叶整体开启涡轮式PK、六窄叶稳定环开启涡轮式PZW、六直叶可拆开启涡轮式PCK、六弯叶开启涡轮式WK、六直叶稳定环开启涡轮式PKW、六弯窄叶开启涡轮式WZK、六窄叶整体开启涡轮式PZK、六弯叶稳定环开启涡轮式WKW、六窄叶可拆开启涡轮式PKZ、六弯窄叶稳定环开启涡轮式WWK      本类搅拌器流型为径向流，在有挡板时可自桨叶为界形成上下两循环流，具有高剪切力和较大的循环能，其中直叶开启涡轮式剪切力最大，弯叶开启涡轮式剪切力最小，斜叶开启涡轮居中。所以直叶开启涡轮更适合分散操作过程。弯叶排出性能好，桨叶不易磨损，更适合于固定悬浮。对于固体溶解也很适合的。其它搅拌作过程，他们都能应用上，所以涡轮式搅拌器是操作过程范围最广的搅拌器，适用粘度范围μ＜5×104ρ＜2000kg/m3，常用运转速n=10-300rpm，v＝4-100m/s。最高转速可达600rpm、常用尺寸：DJD=0.2-0.5，b/DJ=0.2（宽形） 六叶开启涡轮式搅拌器主要尺寸

DJ d d1 h2 L dm1/dm2 宽形 窄形 δ 宽形重量 窄形重量 h h1 N/n≤ h h1 N/n≤ 碳钢/不锈钢 150 30 55 8 - M6/- 30 55 0.008 20 45 0.0035 6/4 1.13/1.0 0.87/0.78 35 60 0.2/1.07 0.92/0.83 200 30 55 8 - M6/- 40 55 0.008 25 50 0.0045 6/4 1.7/1.4 1.18/1.01 40 60 1.74/1.5 1.23/1.07 250 35 55 10 - M8/- 50 80 0.011 30 60 0.008 8/5 3.24/2.64 2.17/1.91 40 70 3.33/2.73 2.26/2.0 300 40 70 10 - M8/- 60 90 0.018 40 70 0.015 8/6 4.43/3.8 3.18/2.76 45 70 4.54/3.94 3.25/2.83 50 75 4.64/4.04 2.26/2.94 400 45 80 12 - M10/- 80 110 0.031 50 80 0.025 10/8 9.0/7.8 5.94/5.19 50 85 9.17/7.97 6.08/5.3 55 90 9.29/8.25 6.10/5.47 500 60 95 12 - M10/- 100 130 0.089 65 95 0.06 12/10 15.84/13.92 10.56/9.3 65 100 15.94/14.14 10.65/9.45 70 105 16.1/14.24 10.73/9.6 600 65 105 12 130 M10/12 120 150 0.11 75 105 0.08 12/10 24.31/21.33 15.78/13.94 70 110 24.5/21.58 15.92/14.08 80 120 24.9/22 16.22/14.42 700 70 115 14 180 M12/12 140 175 0.15 90 125 0.1 12/10 33.5/29.5 22.07/19.47 80 125 34.1/30.1 22.3/19.74 90 135 34.7/30.8 22.75/20.19 800 75 120 15 200 M12/12 160 190 0.23 100 140 0.14 14/12 44.59/41.63 28.99/27.2 85 140 48.81/46.06 32.10/30.47 95 160 52.60/50.03 34.89/33.40 900 80 130 15 250 M12/12 180 200 0.26 115 150 0.16 14/12 56.99/53.20 37.25/34.93 90 150 61.80/58.24 40.86/38.77 100 160 63.28/59.80 41.97/39.93 1000 90 150 15 300 M16/12 200 225 0.29 125 160 0.18 14/12 73.96/70.30 48.41/45.76 100 160 76.36/72.04 49.6/47.00 110 180 82.88/76.89 54.23/51.87 1120 100 160 15 360 M16/12 225 250 0.43 140 180 0.27 16/14 103.2/98.00 66.39/63.24 110 180 109.8/105.0 71.61/67.59 120 190 111.9/107.2 73.16/67.59 1250 110 180 15 430 M16/16 250 275 0.48 160 190 0.30 16/14 133.3/127.1 85.58/81.58 120 190 135.6/129.6 87.22/83.57 130 200 138.1/132.1 88.86/85.29 1400 120 190 18 500 M16/16 280 300 0.53 175 200 0.33 16/14 165.7/157.6 105.2/100.3 130 200 168.3/160.3 107.0/102.1 140 210 170.8/163.0 108.7/103.9 1600 130 200 18 600 M16/16 320 340 0.72 200 250 0.45 18/16 235.6/225.6 152.6/146.6 140 210 238.6/228.7 154.8/148.9 150 220 241.5/231.7 156.9/151.1 1800 140 210 18 720 M18/16 360 380 0.81 225 265 0.51 18/16 297.1/284.0 189.8/181.8 150 220 300.3/287.4 192.1/184.2 160 240 314.6/302.4 202/194.7 2000 150 220 18 820 M18/18 400 430 0.90 250 290 0.56 18/16 168.5/349.4 262.9/222.8 160 240 384.7/366.4 243.8/234.3 170 250 389.0/370.9 246.6/237.3 2240 160 240 18 940 M18/18 450 480 1.4 280 310 0.87 20/18 514.6/496.2 323.6/312.2 170 250 519.3/501.1 324.4/315.4 180 260 519.3/501.1 329.7/318.6 2500 170 250 18 1070 M20/18 500 530 1.6 315 325 1.0 20/18 637.3/613.8 397/382.3 180 260 642.5/619.3 400.2/385.6 190 270 647.8/624.7 403.4/389 备注：搅拌器内孔可根据用户要求制作，轮毂高度一般与内孔相一致。
